Einbaulage - Endress+Hauser Proline Promass H 100 Kurzanleitung

Proline Promass H 100

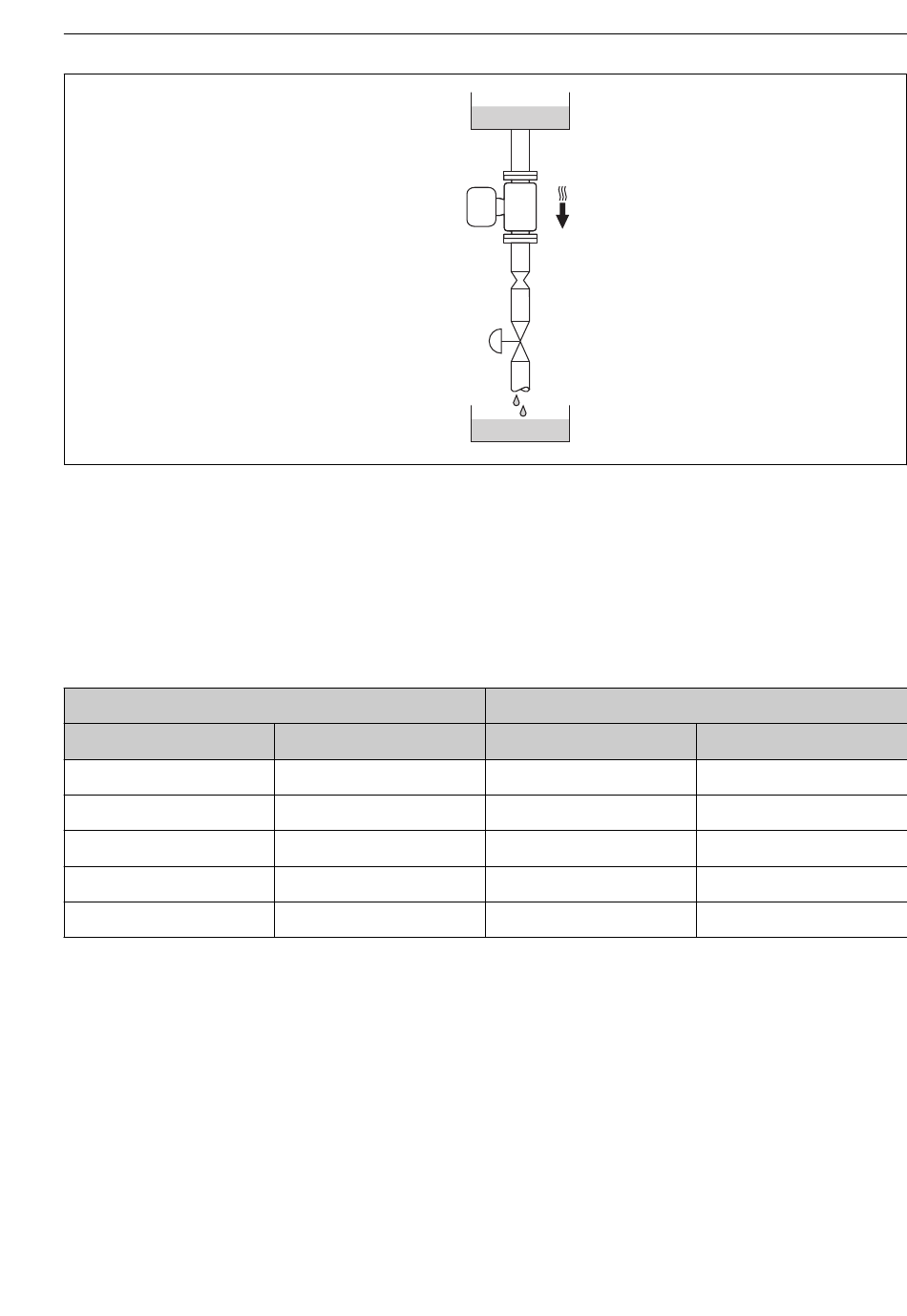

 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
[mm]
8
15
25
40
50

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Endress+Hauser
1
2
3
4
5
DN
[in]
³⁄₈
½
1
1½
2
Ø Blende, Rohrverengung
[mm]
6
10
14
22
28
Montage
A0015596
[in]
0,24
0,40
0,55
0,87
1,10
13
