Angaben zum Produkt
Systemhydraulik für bis zu 55 Wohneinheiten (Beispiel)
Bei größeren Anlagen wird der Bereitschaftsteil vom Solarteil getrennt
installiert. Das System ist mit weiteren Kaskadenstationen auf bis zu
160 Wohneinheiten erweiterbar.
A
00100 00100 382 382 85-002 85-002

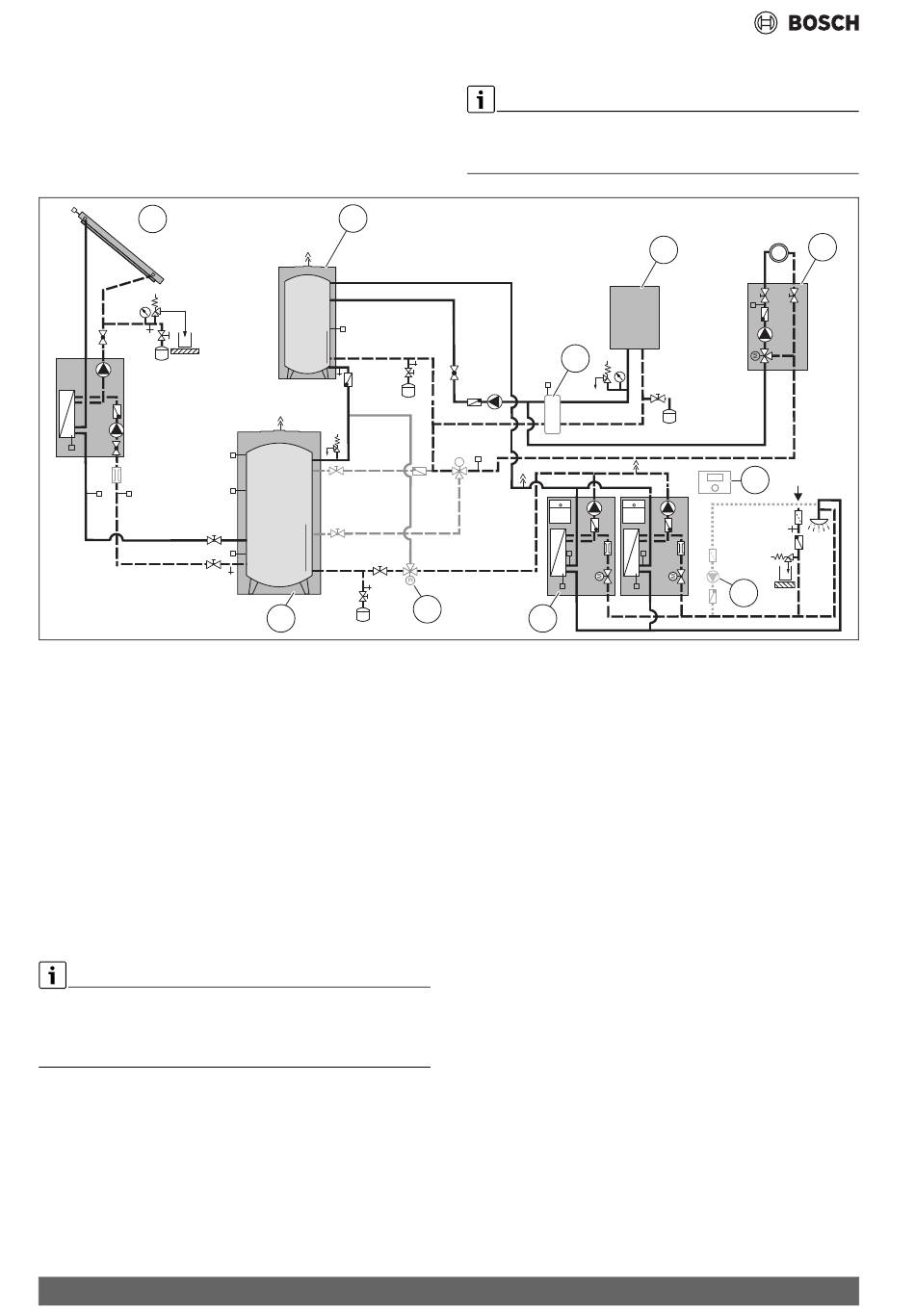

Bild 6 Anwendungsbeispiel für bis zu 55 Wohneinheiten, mit Solarteil
[A] Solaranlage
[B] Pufferspeicher als Bereitschaftsspeicher
[C] Hydraulische Weiche (optional)
[D] Nachheizung
[E] Heizkreis
[F] Bedieneinheit (Zubehör, muss vorhanden sein)
[G] Zirkulationspumpe (bauseits)
[H] Frischwasserstation Kaskade mit Kaskadenventilen
[I] Rücklaufventil VS5 (Zubehör für temperatursensible Einspei-
sung)
[L] Pufferspeicher
Systemhydraulik mit Frischwasserstation als Vorwärmstufe
In Anlagen mit der Frischwasserstation [F] als Vorwärmstufe strömt bei
Wasserentnahme Kaltwasser durch die Frischwasserstation und wird je
nach Temperatur im Pufferspeicher solar erwärmt (vorgewärmt).
Die Frostschutz-Funktion für den Solarkreis (Wärmetauscher nicht im
Pufferspeicher) ist im Modul SM200 integriert. Ein zusätzliches Ventil
ist nicht erforderlich. Bei Verwendung eines anderen Reglers die Anlei-
tung beachten.
6
B
I
L
Wenn mehrere Pufferspeicher [L] und eine Heizungsunterstützung vor-
gesehen werden, sollten diese Pufferspeicher parallel angeschlossen
werden.
C
M
H
E
D
F
G
