inneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
inneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

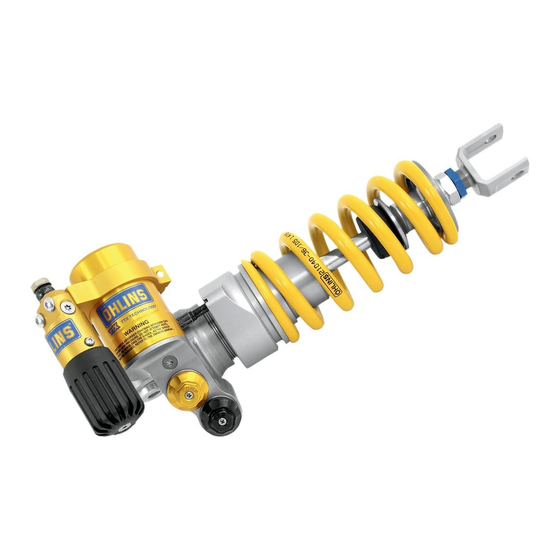

Öhlins Stößdämpfer für BMW R 1200 GS
BM 146
Montageanleitung
Lieferumfang
Beschreibung
Stoßdämpfer
U-Scheibe BRB 8.4/16/1.5
Kabelbinder L=200 W=4.8
Schraube MC6S 6x16
Schraube MC6S 8x16
Notizaufkleber
Öhlins Aufkleber wei./tr.
Öhlins Aufkleber bl./tr.
Halterung 22.5
Halterung 22.5
Betriebsanleitung
inneiss!
1
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch.
Ein Stößdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
BM146
1
00153-01
2
00231-01
2
01046-01
2
01046-22
1
01180-01
1
01185-01
2
01185-04
2
02267-07
1
02267-08
1
07242-01
1
Werbung
Verwandte Anleitungen für Ohlins BM 146
Inhaltszusammenfassung für Ohlins BM 146
- Seite 1 Ein Stößdämpfer ist ein wichtiges technisches keinen Einfluss auf die Funktion Ihres Öhlins Element des Fahrzeuges, welches die Stabilität Produktes. Reinigen Sie das Öhlins Produkt beeinflusst. gründlich mit einem Stofflappen vor dem Einbau. Öhlins Stößdämpfer für BMW R 1200 GS BM 146 Montageanleitung...
- Seite 2 MoNtAGeANLeituNG ⚠ Warnungs! Es ist zu empfehlen, dass ein Öhlins Händler Demontieren Sie die unteren den Stößdämpfer einbaut. Verbindungsschrauben des Rahmenhecks. ⚠ Warnungs! Achten Sie darauf, dass Ihr Motorrad einen Heben Sie das Rahmenheck vorsichtig sicheren Stand hat und nicht kippen kann. an, damit Sie Zugang zum Stoßdämpfer bekommen.
- Seite 3 MoNtAGeANLeituNG Montieren Sie das Rahmenheck. Montieren Sie die Stiefelprotektoren, den Schalldämpfer und die Sitzbank. Achten Sie darauf, alle Schrauben entsprechend dem vorgegebenen Drehmoment anzuziehen. Die entsprechenden Angaben dazu finden Sie in Ihrem Fahrzeughandbuch. inneiss! Senken Sie das Motorrad so ab, dass der Stoßdämpfer ganz leicht gestaucht wird, bevor Sie die Schrauben anziehen.
- Seite 4 eiNSteLLARBeiteN Federvorspan- nungsversteller ⚠ Warnungs! Druckstufen- Stellen Sie vor der ersten Fahrt sicher, dass versteller die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Zugstufen- Einstellarbeiten am Stoßdämpfer ausführen. versteller Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
