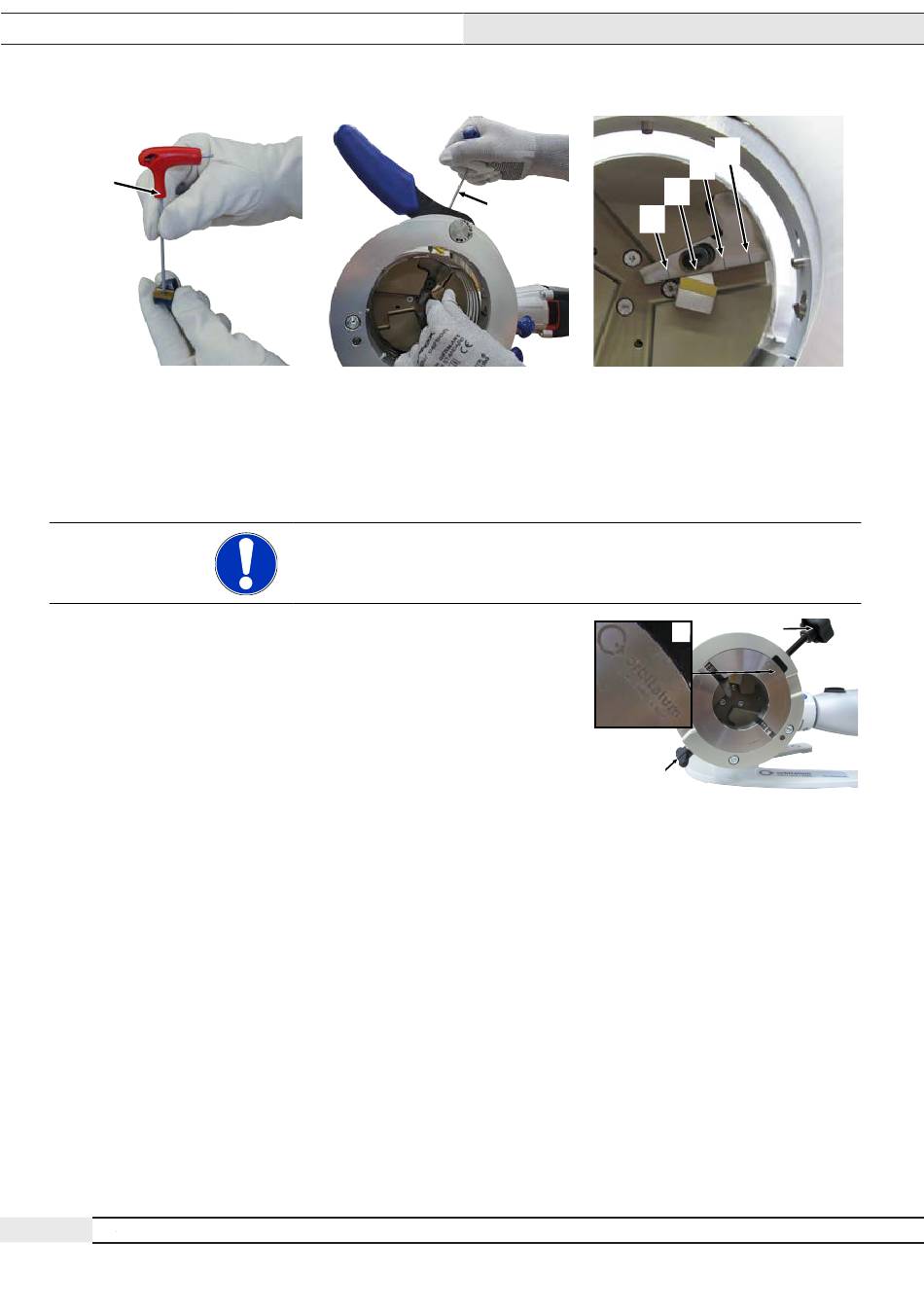

Spannschalen einlegen/auswechseln RPG 3.0

HINWEIS
1. Spannschalen entsprechend dem Rohrdurchmesser wählen.
2. Spannschraube herausdrehen.
3. Spannschale etwas zusammendrücken und in das Gehäuse
einsetzen.
4. Das Orbitalum-Logo (1) auf der Spannschale muss deckend
sein mit der Spannschraube (2) (siehe Abbildung).
5. Klemmschraube anziehen (3).
6. Das Entnehmen der Spannschalen findet in umgekehrter Rei-
henfolge statt.
8.3 Spannschalen einlegen/auswechseln RPG 4.5
und RPG 8.6
8.3.1

Untere Spannschale einlegen

1. Spannschalen entsprechend dem Rohrdurchmesser wählen.
2. Spannhebel in die geöffnete Stellung umlegen.
3. Die untere Spannschale am Anschlagbolzen (1) anlegen.
4. Spannschale um den Anschlagbolzen in Pfeilrichtung schwenken, bis der Pilzgriff einrastet.
38
ORBITALUM TOOLS GmbH
Die Spannschale ist dann richtig eingesetzt, wenn sie eingerastet
ist. Falls die Spannschale nicht einrastet, kann durch leichtes Dre-
hen der Spannschale nachkorrigiert werden.
, D-78224 Singen www.orbitalum.com
RPG 3.0 (Akku) / 4.5 (S) / 8.6
2"
2
1"
3
4"
3"
2
1
