RPG 3.0 (Akku) / 4.5 (S) / 8.6

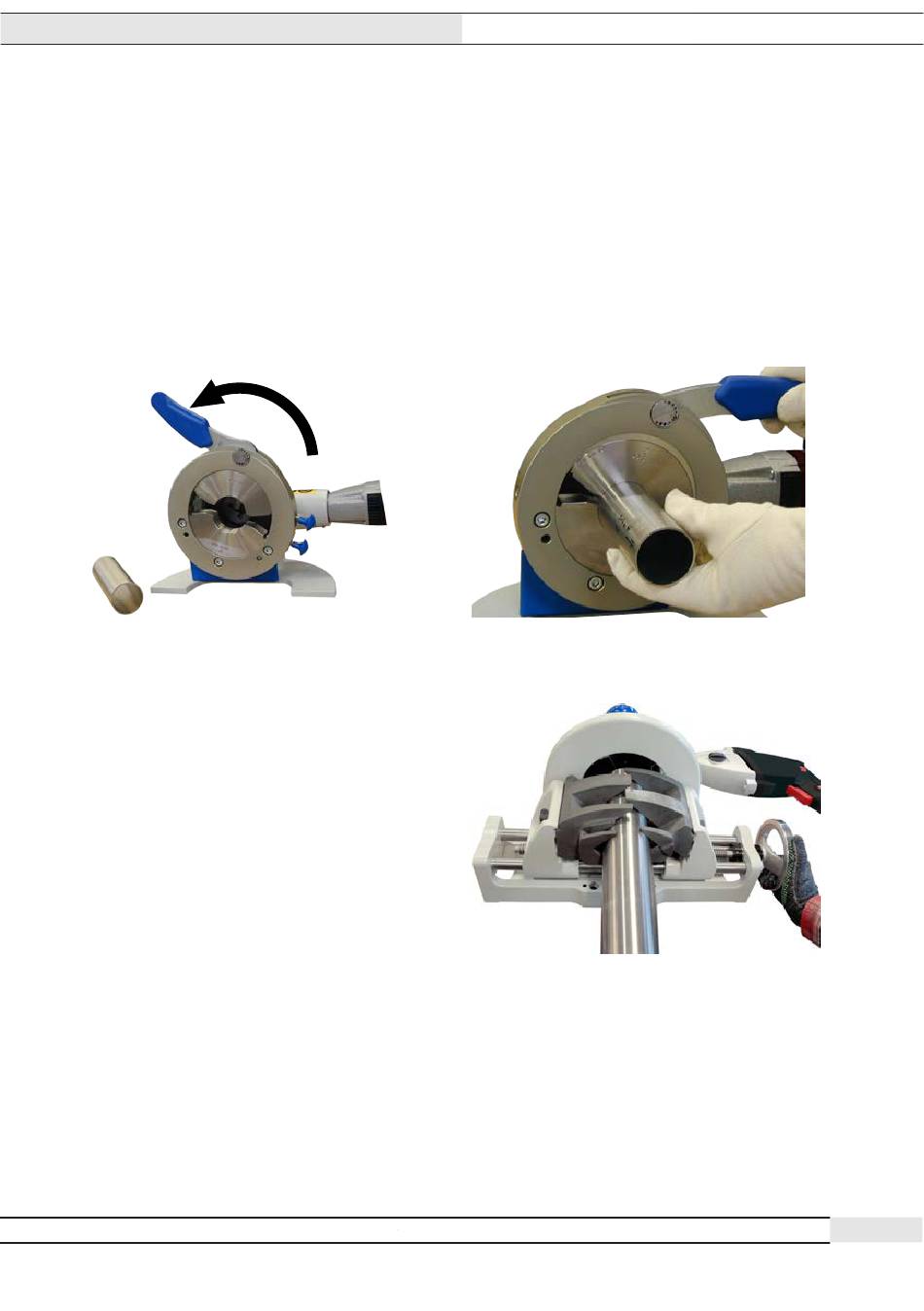

8.4.2 RPG 4.5 und RPG 8.6
1. Durch Umlegen des Spannhebels die Spannschalen öffnen.
2. Rohr mit Abstand zum Werkzeug einlegen und das Rohr bei Bedarf stützen.
3. Rohr mittels Spannhebel einspannen.
4. Rohr auf korrekte Befestigung prüfen.
5. Das Rohr kann jetzt bearbeitet werden.
6. Um das Rohr von der Maschine zu lösen, den Spannhebel durch Umlegen öffnen.
8.4.3 RPG 4.5 S
1. Durch Drehen des Handrads die Spannba-
cken des Schraubstocks öffnen.
2. Rohr mit Abstand zum Werkzeug einlegen.
3. Rohr mittels Handrad für Spannbacken ein-
spannen.
4. Rohr auf festen Sitz prüfen.
5. Das Rohr kann jetzt bearbeitet werden.
► Spannfläche der Spannbacken frei von Schmutz und Spänen halten.
► Um das Rohr von der Maschine zu lösen, den Schraubstock durch Drehen des Handrads öffnen.
