4.3 Anbau kaltecCool

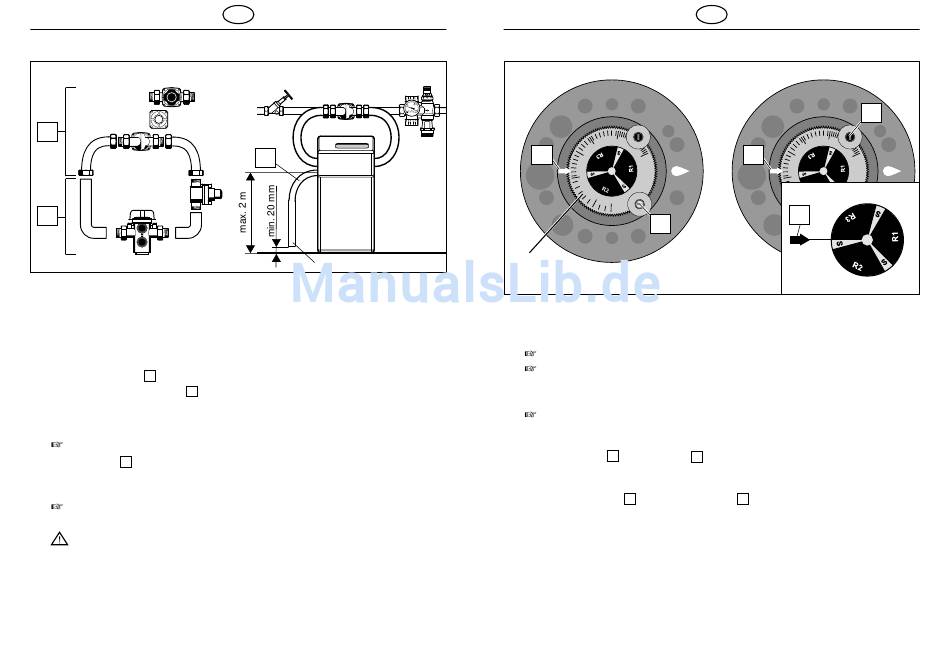

Abb. 4.3
2
1
1. Auf saubere, partikelfreie Anschlussstellen achten.
kaltec
2. Cool plazieren
• auf Erreichbarkeit eines Abwasseranschlusses achten
• ebener Boden
• gut zugänglich
• vor Schmutz geschützt.
3. Mitgelieferte Bauteile 1 gemäß Farbmarkierungen anschließen (Abb. 4.3).
4. Bei Verwendung von AS 51-A 2 : Panzerschläuche an Messing-Anschlussstück montie-
ren. Danach Panzerschläuche mit Anschluss-Winkeln verbinden (Abb. 4.3).
5. Messing-Anschlussstück mit der beiliegenden Dichtung, Schrauben und Muttern auf das
in der Rohrleitung eingebaute Anschlussstück setzen und dicht verschrauben (Abb. 4.3).
Der Pfeil auf dem farbig markierten Messing-Anschlussstück ist hier ohne Bedeutung.
6. Ablaufschlauch 3 installieren (Abb. 4.4)
• auf Schlauchtülle an der Geräterückseite stecken
• in freien Ablauf leiten.
Den Schlauch nicht direkt in die Abwasserleitung legen, sondern eine freie
Ablaufhöhe von mindestens 20 mm beachten.
Höhendifferenz bis zum Ablauf max. 2 m.
Schlauchlänge insgesamt max. 5 m.
7. Auf der Geräterückseite, unterhalb der Schlauchtülle für den Ablaufschlauch, befindet sich
ein Überlaufanschluss für den Vorratsbehälter. Dieser dient als zusätzliche Sicherheit,
muss im allgemeinen jedoch nicht angeschlossen werden.
8
D
Abb. 4.4
3
L = 5 m
max

5. Inbetriebnahme

Abb. 5.1
5
4
Einstellskala
1. Vorderen Teil des Gerätedeckels abnehmen.
2. Von Hand Wasser einfüllen, bis der Wasserstand ca. 3 cm beträgt (ca. 5-10 l).
3. Salz bis zur Oberkante des Gehäuses einfüllen
für den Wellness- und Sanierungsmodus nur Honeywell VC 51-A
bzw. für den Weichwassermodus Salz gemäß DIN 19604.
4. Zusätzlich hinteren Teil des Gerätedeckels abnehmen.
5. Härte des ankommenden Wassers in °d einstellen (Abb. 5.1)
Wert kann bei örtlichen Wasserversorgungsunternehmen erfragt werden.
Gegebenenfalls in °d umrechnen: mmol/l mit 5,6 multiplizieren, °f durch 1,78
und ppm durch 17,8 teilen.
• gelbe Schraube 4 drehen bis Pfeil 5 auf gewünschten Wert auf der Einstellskala zeigt.
6. Ca. 15 Minuten bis zur ausreichenden Solebildung warten, dann manuelle Regeneration
einleiten
• schwarze Schraube 6 drehen, bis Pfeilspitze 5 von gelbem Bereich "S" auf Beginn
des schwarzen Bereichs "R" zeigt (Abb. 5.2) und die Regeneration einsetzt
• nach Beendigung der Regenerationsphase (Ablauf des schwarzen Bereichs)
kaltec
wechselt der Cool automatisch wieder in den Servicebetrieb.
7. Beide Deckelhälften wieder aufsetzen.
8. Das Gerät ist betriebsbereit.
D
Abb. 5.2
6
5
5
