- Seite 1 AS-Interface Komponenten IP20 AS-Interface Modul 4OUT 24V/2A Single 751-4501 Handbuch Version 1.1.0...
-
Seite 2: Technischer Support
• Allgemeines Copyright © 2007 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com... -
Seite 3: Inhaltsverzeichnis
Darstellungen der Zahlensysteme ............6 Sicherheitshinweise .................. 7 Gültigkeitsbereich ..................7 2 AS-Interface Komponenten ............... 8 AS-Interface Module IP20 ............... 8 2.1.1 751-4501 [AS-Interface Modul 4OUT 24V/2A Single]...... 8 2.1.1.1 Ansicht .................... 8 2.1.1.2 Beschreibung................... 8 2.1.1.3 Anschlüsse ..................9 2.1.1.3.1... - Seite 4 Abb. 2.1.1-5: Schematisches Schaltbild ..........11 gq45011d Abb. 2.1.1-6: Abmessungen ..............14 gqxxx11x Tabellenverzeichnis Tab. 2.1.1-1: AS-Interface Kabel und AUX-Kabel Anschlüsse......9 Tab. 2.1.1-2: Aktoranschlüsse ................9 Tab. 2.1.1-3: Anzeigeelemente ................ 10 Tab. 2.1.1-4: Technische Daten ............... 12 WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20...
-
Seite 5: Wichtige Erläuterungen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &... -
Seite 6: Symbole
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20... -
Seite 7: Sicherheitshinweise
Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Die AS-Interface Slaves IP20 aus dem WAGO-I/O-SYSTEM 751 sind offene Betriebsmittel. Sie dürfen nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen eingesetzt werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. -
Seite 8: As-Interface Komponenten

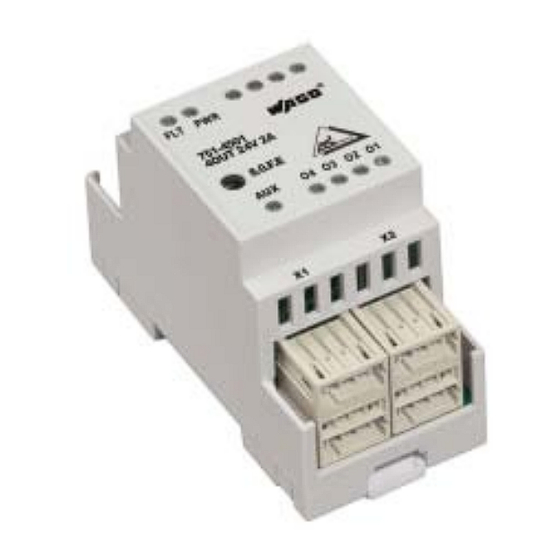

Die Sensorversorgung ist kurzschlussfest ausgeführt und erfolgt über das AS- Interface Kabel. Die Aktorversorgung erfolgt über das AUX-Kabel. Das AS-Interface Modul 751-4501 stellt 4 digitale Ausgänge 24 V / 2 A zur Verfügung. Die Aktoren sowie die AS-Interface Versorgung und die Aktorversorgung werden über Steckverbinder aus dem WAGO Multisteckersystem Mini... -
Seite 9: Anschlüsse
751-4501 [AS-Interface Modul 4OUT 24V/2A Single] • 9 Anschlüsse Der Status der Ausgänge, der AS-Interface Versorgung und der Aktorversorgung sowie Kurzschluss und Überlast werden mit LEDs signalisiert. 2.1.1.3 Anschlüsse 2.1.1.3.1 AS-Interface Kabel und AUX-Kabel Die Anschlüsse für AS-Interface Kabel und AUX-Kabel sind als vierpolige Stiftleisten für Federleisten aus dem Multisteckersystem Mini ausgeführt. -
Seite 10: Programmieranschluss
10 • 751-4501 [AS-Interface Modul 4OUT 24V/2A Single] Anzeigeelemente Achtung Die nicht verwendeten Stiftleisten X5 ... X8 sind mit der AS-Interface Spannung galvanisch gekoppelt. Sie dürfen nicht extern geschaltet werden. Achtung Unter Spannung dürfen die Steckverbinder nur lastfrei gesteckt oder getrennt werden! 2.1.1.3.3... -
Seite 11: Bedienelemente
751-4501 [AS-Interface Modul 4OUT 24V/2A Single] • 11 Bedienelemente 2.1.1.5 Bedienelemente Das AS-Interface Modul 751-4501 hat keine Bedienelemente. 2.1.1.6 Schematisches Schaltbild AS-i ASI+ ASI+ ASI- ASI- AS-i - AUX + NTERFACE AS-i + OUT1 OUT3 OUT1 OUT3 OUT1/3 Last OUT - OUT -... -
Seite 12: Technische Daten
12 • 751-4501 [AS-Interface Modul 4OUT 24V/2A Single] Technische Daten 2.1.1.7 Technische Daten Tab. 2.1.1-4: Technische Daten Ausgänge Anzahl der Ausgänge Art der Ausgänge Elektronikausgänge PNP Potentialtrennung ASI / AUX Vorübergehende Überlast nach EN 61131 Watchdog integriert (bei AS-Interface Kommunikationsstörungen schalten die Ausgänge automatisch ab) - Seite 13 751-4501 [AS-Interface Modul 4OUT 24V/2A Single] • 13 Technische Daten Tab. 2.1.1-4: Technische Daten Allgemeine Technische Daten Betriebstemperatur -25 °C ... +70 °C Lagertemperatur -25 °C ... +85 °C relative Feuchte (Betrieb / Lagerung) 95 % (ohne Betauung) Schutzart IP20...
- Seite 14 14 • 751-4501 [AS-Interface Modul 4OUT 24V/2A Single] Technische Daten Tab. 2.1.1-4: Technische Daten Abmessungen 42.5 Abb. 2.1.1-6: Abmessungen gqxxx11x WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20...
-
Seite 15: Montage
Betriebsräumen eingesetzt werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. Entsprechend des Slave-Typs sind für die AS-Interface, AUX, Sensor- und Aktoranschlüsse drei- bzw. vierpolige WAGO Federleisten der Serie 734 mit ® CAGE CLAMP -Anschluss beigelegt. Die Federleisten sind geeignet zum Anschluss von eindrähtigen, mehrdrähtigen oder feindrähtigen Leitern von... - Seite 16 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
