AS-Interface Komponenten IP67
AS-Interface Modul 4IN 24V A/B
751-3002
Handbuch
Version 1.1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 751-3002

Inhaltszusammenfassung für WAGO 751-3002

  • Seite 1 AS-Interface Komponenten IP67 AS-Interface Modul 4IN 24V A/B 751-3002 Handbuch Version 1.1.0...
  • Seite 2 • Allgemeines Copyright © 2007 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Darstellungen der Zahlensysteme ............6 Sicherheitshinweise .................. 7 Gültigkeitsbereich ..................7 2 AS-Interface Komponenten ............... 8 AS-Interface Module IP67 ............... 8 2.1.1 751-3002 [AS-Interface Modul 4IN 24V A/B] ........8 2.1.1.1 Ansicht .................... 8 2.1.1.2 Beschreibung................... 8 2.1.1.3 Anschlüsse ..................9 2.1.1.3.1...
  • Seite 4 Abb. 2.1.1-5: Eingangskennlinie ............14 gqxxx15d Abb. 2.1.1-6: Abmessungen und Bohrmaße ........14 gqxxx08x Abb. 2.1.1-7: Montage ................. 15 gqxxx10x Tabellenverzeichnis Tab. 2.1.1-1: Sensoranschlüsse................9 Tab. 2.1.1-2: Anzeigeelemente ................ 10 Tab. 2.1.1-3: Technische Daten ............... 12 WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP67...

  • Seite 5: Wichtige Erläuterungen

    Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &...

  • Seite 6: Symbole

    Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP67...

  • Seite 7: Sicherheitshinweise

    Kontaktstelle beeinträchtigt werden kann. Achtung Um die Schutzart IP67 einzuhalten, müssen nicht benutzte Anschlussbuchsen mit Blindstopfen verschlossen werden! 1.5 Gültigkeitsbereich Dieses Handbuch beschreibt die AS-Interface Komponenten 751-3002 AS-Interface Modul 4IN 24V A/B aus dem WAGO-I/O-SYSTEM 751. WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP67...

  • Seite 8: As-Interface Komponenten

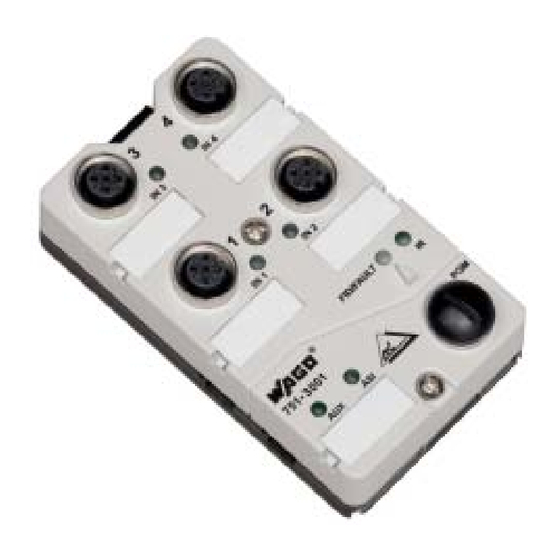

    Adressen im Bereich von 1A ... 31A bzw. 1B ... 31B einstellbar. Die Sensorversorgung ist kurzschlussfest ausgeführt und erfolgt über das AS- Interface Kabel. Das AS-Interface Modul 751-3002 stellt 4 digitale Eingänge 24 V zur Verfügung. Die Sensoren werden über M12x1 Rundsteckverbinder angeschlossen. Das AS-Interface Profilkabel ist direkt kontaktierbar.

  • Seite 9: Anschlüsse

    751-3002 [AS-Interface Modul 4IN 24V A/B] • 9 Anschlüsse 2.1.1.3 Anschlüsse 2.1.1.3.1 AS-Interface Kabel Der Anschluss des AS-Interface Kabels erfolgt mit Durchdringungstechnik. Bei der Montage des Oberteils werden dabei Kontaktspitzen in die in der Grundplatte eingelegten Profilkabel gedrückt und damit die elektrische Verbindung hergestellt.

  • Seite 10: Programmieranschluss

    10 • 751-3002 [AS-Interface Modul 4IN 24V A/B] Anzeigeelemente Achtung Die Eingänge sind mit der AS-Interface Spannung galvanisch gekoppelt. Sie dürfen nicht mit einer externen Versorgungsspannung gespeist werden. Achtung Nicht benutzte Sensoranschlüsse müssen mit Schutzkappen verschlossen werden! 2.1.1.3.3 Programmieranschluss Hinter der Schutzkappe der mit PGM bezeichneten Anschlussstelle befindet sich der Programmieranschluss.

  • Seite 11: Bedienelemente

    751-3002 [AS-Interface Modul 4IN 24V A/B] • 11 Bedienelemente 2.1.1.5 Bedienelemente Oberhalb des Programmierschluss befindet sich ein Infrarot-Sensor (IR) zur Kommunikation mit einem Programmiergerät mit optischer Schnittstelle. Für die Bedienung des Programmiergerätes beachten Sie bitte die vom Hersteller des Programmiergerätes mitgelieferte Dokumentation.

  • Seite 12: Technische Daten

    12 • 751-3002 [AS-Interface Modul 4IN 24V A/B] Technische Daten 2.1.1.7 Technische Daten Tab. 2.1.1-3: Technische Daten Eingänge Anzahl der Eingänge Sensorversorgung aus der AS-Interface 150 mA, kurzschlussfest Steuerspannung max. Strombegrenzung für alle Eingänge 150 mA ges. Bemessungsspannung 18 V ... 31 V...
  • Seite 13 751-3002 [AS-Interface Modul 4IN 24V A/B] • 13 Technische Daten Tab. 2.1.1-3: Technische Daten Allgemeine Technische Daten Betriebstemperatur -25 °C ... +70 °C Lagertemperatur -25 °C ... +85 °C relative Feuchte (Lagerung) 95 % (ohne Betauung) Schutzart IP67 Abmessungen (B x H x T)
  • Seite 14 14 • 751-3002 [AS-Interface Modul 4IN 24V A/B] Technische Daten Tab. 2.1.1-3: Technische Daten Eingangskennlinie Eingangsspannung Abb. 2.1.1-5: Eingangskennlinie gqxxx15d Abmessungen und Bohrmaße Abb. 2.1.1-6: Abmessungen und Bohrmaße gqxxx08x WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP67...

  • Seite 15: Montage

    751-3002 [AS-Interface Modul 4IN 24V A/B] • 15 Montage 2.1.1.8 Montage 1. Befestigen Sie die Grundplatte mit geeignet langen Zylinderkopfschrauben M4 auf einem ebenen Untergrund (Maschinenrahmen oder Montageplatte). 2. Legen Sie die Profilkabel in die entsprechend gekennzeichneten Aussparungen. Achten Sie darauf, dass die Kabel hinter den Nocken einrasten.

  • Seite 16: Inbetriebnahme Und Diagnose

    AS-Interface Spezifikation sind, kann zu Fehlfunktionen oder Einschränkungen führen. Für die Inbetriebnahme und Diagnose der AS-Interface Slaves mit dem AS- Interface Master 750-655 aus dem WAGO-I/O-SYSTEM 750 beachten Sie bitte die Bedienungsanleitung des AS-Interface Masters und des Inbetriebnahmetools WAGO-I/O-CHECK 2 (759-302).
  • Seite 17 751-3002 [AS-Interface Modul 4IN 24V A/B] • 17 Inbetriebnahme und Diagnose WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP67...
  • Seite 18 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
