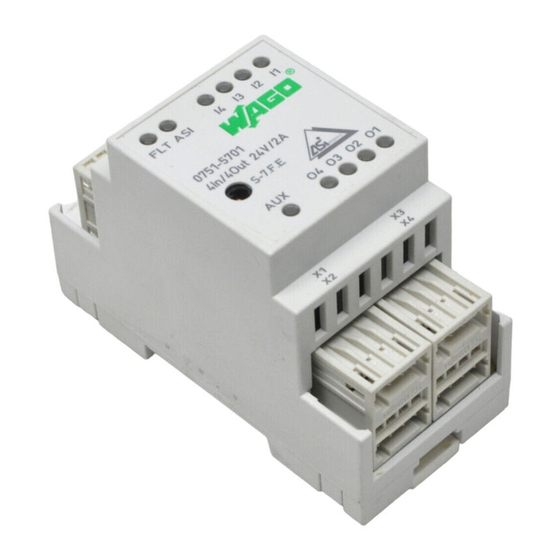

- Seite 1 AS-Interface Komponenten IP20 AS-Interface Modul 4IN/4OUT 24V/2A Single 751-5701 Handbuch Version 1.1.0...
- Seite 2 • Allgemeines Copyright © 2007 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
- Seite 3 Darstellungen der Zahlensysteme ............6 Sicherheitshinweise .................. 7 Gültigkeitsbereich ..................7 2 AS-Interface Komponenten ............... 8 AS-Interface Module IP20 ............... 8 2.1.1 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] ....8 2.1.1.1 Ansicht .................... 8 2.1.1.2 Beschreibung................... 8 2.1.1.3 Anschlüsse ..................9 2.1.1.3.1...
- Seite 4 Abb. 2.1.1-10: Derating Ausgangsstrom ..........16 gqxxx13d Tabellenverzeichnis Tab. 2.1.1-1: AS-Interface Kabel und AUX-Kabel Anschlüsse......9 Tab. 2.1.1-2: Sensor- und Aktoranschlüsse ............. 10 Tab. 2.1.1-3: Anzeigeelemente ................ 11 Tab. 2.1.1-4: Technische Daten ............... 13 WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20...
- Seite 5 Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &...
- Seite 6 Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20...
- Seite 7 Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Die AS-Interface Slaves IP20 aus dem WAGO-I/O-SYSTEM 751 sind offene Betriebsmittel. Sie dürfen nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen eingesetzt werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen.
- Seite 8 Die Sensorversorgung ist kurzschlussfest ausgeführt und erfolgt über das AS- Interface Kabel. Die Aktorversorgung erfolgt über das AUX-Kabel. Das AS-Interface Modul 751-5701 stellt 4 digitale Eingänge 24 V und 4 digitale Ausgänge 24 V / 2 A zur Verfügung. WAGO-I/O-SYSTEM 751...
- Seite 9 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] • 9 Anschlüsse Die Sensoren und Aktoren sowie die AS-Interface Versorgung und die Aktorversorgung werden über Steckverbinder aus dem WAGO Multisteckersystem Mini angeschlossen. Der Status der Ein- und Ausgänge, der AS-Interface Versorgung und der Aktorversorgung sowie Kurzschluss und Überlast werden mit LEDs...
- Seite 10 10 • 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] Anschlüsse 2.1.1.3.2 Sensor- und Aktoranschlüsse Die Sensoranschlüsse sind als dreipolige und die Aktoranschlüsse als vierpolige Stiftleisten für Federleisten aus dem Multisteckersystem Mini ausgeführt. Die nachfolgende Tabelle zeigt die Pin-Belegung der Stiftleisten. Tab. 2.1.1-2: Sensor- und Aktoranschlüsse Sensoranschlüsse...
- Seite 11 Sensorversorgung oder blinkend Aktorversorgung fehlt oder Ausgangstreiber meldet Fehler (Open- Load-Detection) AS-Interface Versorgung Fehler Interface grün AS-Interface Versorgung OK Versorgung Aktorversorgung Fehler Aktor- grün versorgung Aktorversorgung OK 2.1.1.5 Bedienelemente Das AS-Interface Modul 751-5701 hat keine Bedienelemente. WAGO-I/O-SYSTEM 751 AS-Interface Komponenten IP20...
- Seite 12 12 • 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] Schematisches Schaltbild 2.1.1.6 Schematisches Schaltbild Sensor + IN1/3 IN - IN - Sensor für 3-Draht-Sensoren AS-i ASI+ ASI+ IN2/4 ASI- IN - IN - ASI- AS-i - AUX + NTERFACE AS-i +...
- Seite 13 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] • 13 Technische Daten 2.1.1.7 Technische Daten Tab. 2.1.1-4: Technische Daten Eingänge Anzahl der Eingänge Sensorversorgung aus der AS-Interface 200 mA, kurzschlussfest, Steuerspannung Derating ab 65 °C (siehe Abbildung unten) max. Strombegrenzung für alle Eingänge 200 mA ges.
- Seite 14 14 • 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] Technische Daten Tab. 2.1.1-4: Technische Daten AS-Interface Betriebsspannung (AS-I) 26,5 V ... 31,6 V Stromaufnahme 35 mA typ. Stromaufnahme 50 mA (Anlauf), max. 280 mA inkl. Sensorversorgung AS-Interface Version AS-Interface Profil S-7.F.E...
- Seite 15 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] • 15 Technische Daten Tab. 2.1.1-4: Technische Daten Zubehör Multisteckersystem Mini Federleiste, 3-polig 734-103 Multisteckersystem Mini Federleiste, 4-polig 734-104 Selbstklebende Bezeichnungsstreifen 709-179 Streifenhöhe 3 mm, Aufdruck 1 – 16, 40x Selbstklebende Bezeichnungsstreifen 709-180 Streifenhöhe 3 mm, Aufdruck 17 – 32, 40x...
- Seite 16 16 • 751-5701 [AS-Interface Modul 4IN/4OUT 24V/2A Single] Technische Daten Tab. 2.1.1-4: Technische Daten Derating 80 °C Umgebungstemperatur Abb. 2.1.1-9: Derating Sensorversorgung gqxxx14d 80 °C Umgebungstemperatur Abb. 2.1.1-10: Derating Ausgangsstrom gqxxx13d Die angegebenen Derating-Kurven gelten für die senkrechte Montage auf einer Hutschiene.
- Seite 17 Betriebsräumen eingesetzt werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. Entsprechend des Slave-Typs sind für die AS-Interface, AUX, Sensor- und Aktoranschlüsse drei- bzw. vierpolige WAGO Federleisten der Serie 734 mit ® CAGE CLAMP -Anschluss beigelegt. Die Federleisten sind geeignet zum Anschluss von eindrähtigen, mehrdrähtigen oder feindrähtigen Leitern von...
