Abhängig von dem erforderten Grad der Versicherung des Alarmsystems an Ort der Installation soll man
die Effizienz des Netzgeräts und den Strom der Ladung des Akkus auf folgende Weise feststellen:
* Grad 1, 2 - die Zeit der Bereitschaft 12h
** der allgemeinen Verwendung –wenn das Netzgerät nicht in der Installation montiert wird, die die
Anforderungen der Alarmnorm nach EN 50131 erfüllt, beträgt die zulässige Stromeffizienz des Netzgeräts:
1. Ausgangsstrom 1A (ohne Batterie)
2. Ausgangsstrom 0,6A + 0,4A Laden des Akkus
Summarischer Strom der Empfangsgeräte + Akku beträgt max. 1A.
Bei einer Netzstörung erfolgt eine sofortige Umschaltung auf Akkuversorgung. Das Netzteil befindet sich im
Metallgehäuse (RAL 9003) mit Platz für Akku 7Ah/12V. Das Gehäuse ist mit einen microswitch, der über eine
Öffnung der Vordertüren.

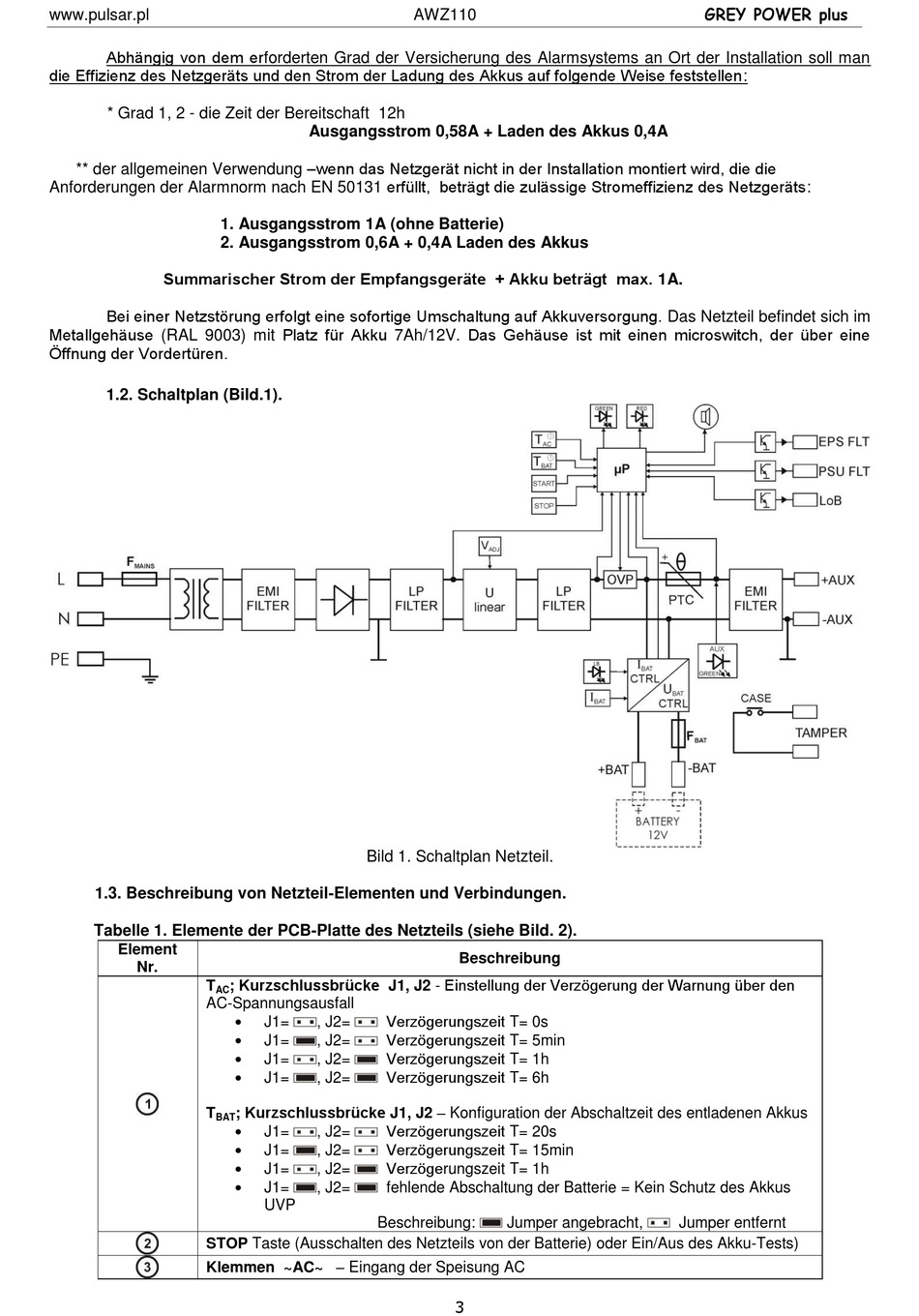

1.2. Schaltplan (Bild.1).
1.3. Beschreibung von Netzteil-Elementen und Verbindungen.
Tabelle 1. Elemente der PCB-Platte des Netzteils (siehe Bild. 2).
Element
Nr.
T
AC
AC-Spannungsausfall
T
BAT
STOP Taste (Ausschalten des Netzteils von der Batterie) oder Ein/Aus des Akku-Tests)
Klemmen ~AC~ – Eingang der Speisung AC
Ausgangsstrom 0,58A + Laden des Akkus 0,4A
Bild 1. Schaltplan Netzteil.
; Kurzschlussbrücke J1, J2 - Einstellung der Verzögerung der Warnung über den
Verzögerungszeit T= 0s
J1=
, J2=
Verzögerungszeit T= 5min
J1=
, J2=
Verzögerungszeit T= 1h
J1=
, J2=
Verzögerungszeit T= 6h
J1=
, J2=
; Kurzschlussbrücke J1, J2 – Konfiguration der Abschaltzeit des entladenen Akkus
Verzögerungszeit T= 20s
J1=
, J2=
Verzögerungszeit T= 15min
J1=
, J2=
Verzögerungszeit T= 1h
J1=
, J2=
J1=
, J2=
fehlende Abschaltung der Batterie = Kein Schutz des Akkus
UVP
Beschreibung:
AWZ110
Beschreibung
Jumper angebracht,
3
GREY POWER plus
Jumper entfernt
