EINHELL 11035 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Pumpen
  5. 11035
  6. Originalbetriebsanleitung
EINHELL 11035 Originalbetriebsanleitung

EINHELL 11035 Originalbetriebsanleitung

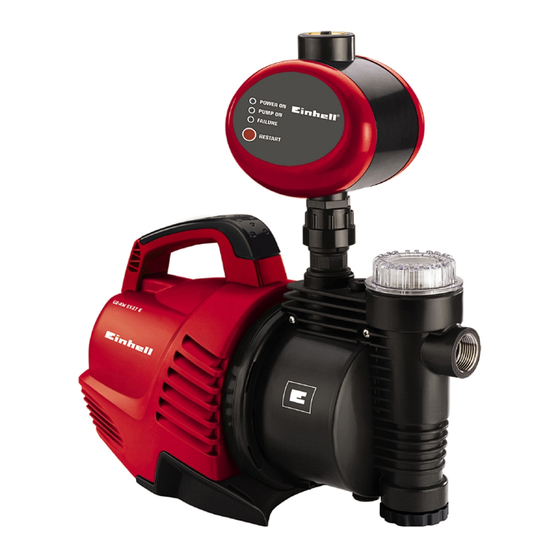

Gartenpumpe
Vorschau ausblenden Andere Handbücher für 11035:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
D
Originalbetriebsanleitung
Gartenpumpe
GB
Original operating instructions
Garden pump
F
Mode d'emploi d'origine
Pompe de jardin
I
Istruzioni per l'uso originali
Pompa per giardino
DK/
Original betjeningsvejledning
N
Havepumpe
S
Original-bruksanvisning
Trädgårdspump
HR/
Originalne upute za uporabu
BIH
Vrtna pumpa
RS
Originalna uputstva za upotrebu
Baštenska pumpa
CZ
Originální návod k obsluze
Baštenska pumpa
SK
Originálny návod na obsluhu
Záhradné čerpadlo
1
Art.-Nr.: 41.766.54
Anl_GE_AW_5537_E_SPK1.indb 1
Anl_GE_AW_5537_E_SPK1.indb 1
GE-AW 5537 E
I.-Nr.: 11035
12.11.15 10:11
12.11.15 10:11
