ST FLEX SECURE / FST FLEX SECURE
—
2. Produktbeschreibung
ST FLEX SECURE ist eine automatische zweiflügelige oder
einflügelige Schiebetüranlage in einbruchhemmender Ausfüh-
rung.
Besondere Merkmale
• Durchgehende Bodenschiene im Türflügelbereich,
wodurch das Aushebeln der Türflügel verhindert wird.
• Einbruchhemmende Verglasung, ist mittels Spezialkle-
ber mit dem Türprofil verklebt.
• Türantrieb ES 200 oder ES 200-2D mit Sabotage-
schutz
• Vierpunkt-Hakenverriegelung mit Selbstarretierung im
Bereich der Hauptschließkante und der Seitenprofile

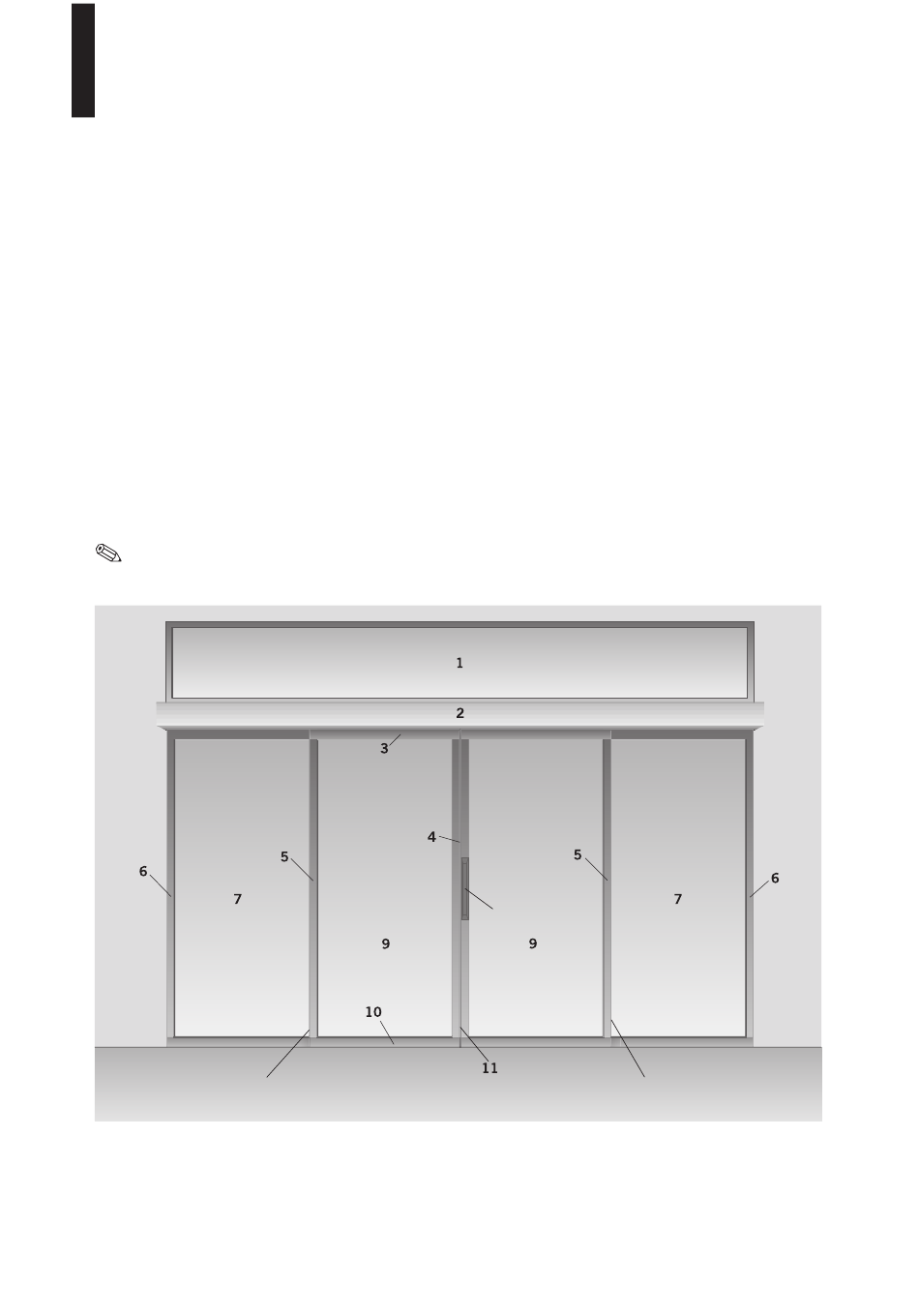

Die folgende Abbildung zeigt schematisch eine Schiebetür-
anlage ST FLEX SECURE in zweiflügeliger Ausführung mit
Oberlicht und 2 feststehenden Seitenteilen. Diese Abbildung
ist ein Beispiel, weitere Ausführungen basieren im Wesent-
lichen auf den darin gezeigten Elementen.
ANMERKUNG Bitte prüfen Sie vor Beginn der Mon-
tage, ob alle benötigten Teile gemäß
Auftragsliste vorhanden sind.
12
1.
Oberlicht (Option)
2.
Türantrieb ES 200/ES 200-2D mit Sabotageschutz
3.
Aushebelschutz im Türflügel
4.
Hakenverriegelung mit Selbstarretierung
5.
durchgehende Verhakung an der Nebenschließkante
6.
wandseitige Verankerung nach WK2/RC2
7.
Seitenteil mit einbruchhemmender Verglasung
Anforderungen an die Wandkonstruktion
Die angrenzende Wandkonstruktion zur Anbindung einer
WK2-Türanlage muss folgende Voraussetzungen erfüllen:
• Mauerwerk nach DIN 1053-1
Nenndicke:
Druckfestigkeit der Steine:
Mörtelgruppe:
• Stahlbeton nach DIN 1045
Nenndicke:
Festigkeitsklasse:
• Porenbeton
Nenndicke:
Druckfestigkeit der Steine:
Ausführung:
• Fassaden
Pfosten-Riegel-Konstruktion, geprüft als einbruch-
hemmendes Bauteil der Widerstandsklasse WK2/RC2
oder höher mit Lage der Profile/Verschraubungen
im Pfosten- bzw. Riegelbereich.
8
12
8.
Schließzylinder (Option)
9.
Türflügel mit einbruchhemmender
Verglasung WK2/RC2
10.
DORMA SECURE Bodenführung
11.
Hauptschließkante (HSK)
12.
Nebenschließkante (NSK)
≥ 115 mm
≥ 12
min. MG II / DM
≥ 100 mm
B15
≥ 170 mm
≥ 4
verklebt
5
