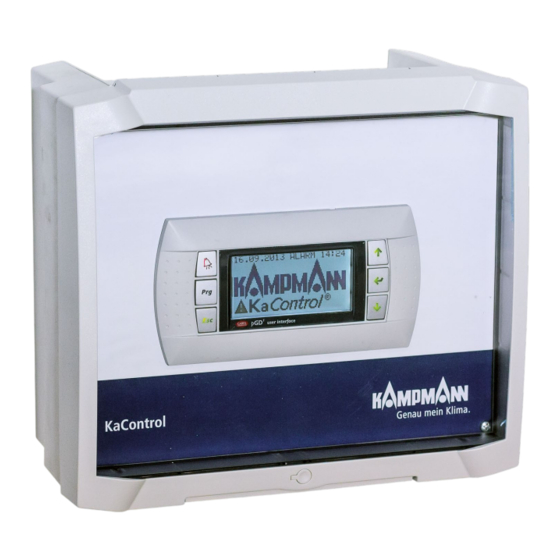

- Seite 1 KaControl-Tableau SEL mit BACnet Typ 3232122 / 3232123 Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! I501/01/18 DE SAP-Nr. 1206121...
- Seite 2 Kampmann GmbH Friedrich-Ebert-Str. 128 – 130 49811 Lingen (Ems) T + 49 591 7108-0 F + 49 591 7108-300 E info@kampmann.de...
- Seite 3 Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Inhaltsverzeichnis Einführung Leitungsverlegung (STEP 1) 2.1 Allgemeine Hinweise 2.2 Kampmann-Geräte mit KaControl-Tableau SEL mit Raumbediengerät und Alarmmeldung nur vom Master 2.3 Kampmann-Geräte mit KaControl-Tableau SEL mit Raumbediengerät und Alarmmeldung vom Master und Slave 2.4 Kampmann-Geräte mit KaControl-Tableau SEL ohne Raumbediengerät und Alarmmeldung nur vom Master 2.5 Kampmann-Geräte mit KaControl-Tableau SEL...
- Seite 4 Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL...
- Seite 5 Einführung | Hinweise Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Einführung ACHTUNG! Jegliche elektrische Arbeiten an diesem Gerät dürfen nur von geschultem Fachpersonal durchgeführt werden. Es wird ausdrücklich darauf hingewiesen, dass die Vorgaben aus den I nstallationsanleitungen der Kampmann-Produkte zu beachten sind. KaControl-Steuerplatinen werden standardmäßig ohne Modbus-Karte ausgeliefert.
- Seite 6 Leitungsverlegung (STEP 1) | Allgemeine Hinweise Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Leitungsverlegung (STEP 1) 2.1 Allgemeine Hinweise ACHTUNG! Das KaControl-Tableau SEL muss bauseits zwingend separat abgesichert werden! Als BUS-Leitungen sind abgeschirmte, paarig verseilte Leitungen zu verwenden, z.B. CAT.5 (AWG23), aber mindestens gleichwertig.
- Seite 7 ** Abgeschirmte, paarig verseilte Leitungen, z.B. CAT5 (AWG23), mindestens gleichwertig, getrennt von 2-adrige KaControl-Bus-Verbindung und nicht über die Modbus-Verbindung! Starkstromleitungen verlegen. Abbildung 2: Kampmann-Geräte mit Raumbediengerät und Alarmmeldung nur vom Master. Maximal zulässige Leitungslängen Gesamtlänge Bus-Leitungen zwischen den Lüftungsgeräten max. 30 m Gesamtlänge Bus-Leitung zwischen Raumbediengerät und Führungsgerät...
- Seite 8 ** Abgeschirmte, paarig verseilte Leitungen, z.B. CAT5 (AWG23), mindestens gleichwertig, getrennt von 2-adrige KaControl-Bus-Verbindung und nicht über die Modbus-Verbindung! Starkstromleitungen verlegen. Abbildung 3: Kampmann-Geräte mit Raumbediengerät und Alarmmeldung vom Master und Slave. Maximal zulässige Leitungslängen Gesamtlänge Bus-Leitungen zwischen den Lüftungsgeräten max.
- Seite 9 ** Abgeschirmte, paarig verseilte Leitungen, z.B. CAT5 (AWG23), mindestens gleichwertig, getrennt von 2-adrige KaControl-Bus-Verbindung und nicht über die Modbus-Verbindung! Starkstromleitungen verlegen. Abbildung 4: Kampmann-Geräte ohne Raumbediengerät und Alarmmeldung nur vom Master. Maximal zulässige Leitungslängen Gesamtlänge Bus-Leitungen zwischen den Lüftungsgeräten max. 30 m Gesamtlänge Bus-Leitung der Modbus-Verbindungen...
- Seite 10 ** Abgeschirmte, paarig verseilte Leitungen, z.B. CAT5 (AWG23), mindestens gleichwertig, getrennt von 2-adrige KaControl-Bus-Verbindung und nicht über die Modbus-Verbindung! Starkstromleitungen verlegen. Abbildung 5: Kampmann-Geräte ohne Raumbediengerät und Alarmmeldung vom Master und Slave. Maximal zulässige Leitungslängen Gesamtlänge Bus-Leitungen zwischen den Lüftungsgeräten max.
- Seite 11 Leitungsverlegung (STEP 1) | Abschlusswiderstände Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 2.6 Abschlusswiderstände in einem Modbus-System An den offenen Kabelenden (erster und letzter Teilnehmer in einem B us-System) entstehen immer Leitungsreflexionen. Diese sind um so stärker, je größer die gewählte Baudrate ist. Um die R eflexionen möglichst gering zu halten, findet ein Abschlusswiderstand...
- Seite 12 Einbau der KaControl Modbus-Karten (STEP 2) Katherm-Board Modbus-Karte Für „alle“ Anschlussarbeiten ist das Kampmann-Gerät spannungsfrei zu schalten. Die Steuerplatine zur Aufnahme der Modbus-Karte ist in der Steuer- einheit im Kampmann-Gerät eingebaut. Zum Aufstecken der Modbus-Karte die Steuereinheit öffnen und die Modbus-Karte auf die KaControl-Steuerplatine stecken (siehe Abbildung 7).
- Seite 13 Konfiguration Modbus-Netzwerk (STEP 3) | Allgemeines, Konfiguration Modbus-ID Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Konfiguration Modbus-Netzwerk (STEP 3) 4.1 Allgemeines Jede KaControl-Steuerplatine mit einer Modbus-Karte muss adressiert w erden. Die Modbus-ID der jeweiligen Steuerplatine ist mittels des K aControllers zu konfigurieren. Für spätere Service- und Wartungsarbeiten ist die Modbus-ID mittels eines Aufklebers auf der Steuerplatine und in eine separate Tabelle mit Angabe „Einbauort Steuerplatine – Modbus-ID“ zu dokumentieren.
- Seite 14 Konfiguration Modbus-Netzwerk (STEP 3) | Konfiguration Modbus-ID Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Für die Konfiguration der Modbus-ID eines Slave-Gerätes ist der KaControler direkt am jeweiligen Slave-Gerät anzuschließen. Es ist zwingend zu beachten, dass die KaControl-Steuerplatine spannungslos geschaltet wird, bevor der KaControler angeschlossen wird! Ebenfalls sind die Bus-Verbin- dungen zu anderen Steuerplatinen zu entfernen!
- Seite 15 Konfiguration Modbus-Netzwerk (STEP 3) | Modbus-Netzwerk (Adresszuweisung) Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 4.3 Zuordnungstabelle Modbus-Netzwerk (Adresszuweisung im Modbus-Netzwerk) Raum- Lfd. Nr. Modbus-ID (P069) bei Modbus-ID (P069) bei Bemerkungen Gerät Verwendung als Master-Gerät Verwendung als Slave-Gerät immer Master-Gerät Die Parameter P054 und P069 sind zwingend bei jeder KaControl-Steuer-...
- Seite 16 Allgemeines | Informationen zu dieser Anleitung Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 4.4 Zuordnungstabelle Modbus-ID für eine Musteranlage Musteranlage Raum Raum Nr. 201 Nr. 205 Gerät 1 Gerät 2 Gerät 3 Gerät 4 Mastergerät Mastergerät Slavegerät Slavegerät Modbus-ID 1 Modbus-ID 2 Modbus-ID 103...
- Seite 17 Allgemeines | Informationen zu dieser Anleitung Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 4.5 Vorlage zur Dokumentation der Adresszuweisung im Modbus-Netzwerk Raum- Lfd. Nr. Modbus-ID (P069) bei Modbus-ID (P069) bei Bemerkungen Gerät Verwendung als Master-Gerät Verwendung als Slave-Gerät immer Master-Gerät...
- Seite 18 Informationen | Übersicht über die Menüstruktur Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Informationen 5.1 Übersicht über die Menüstruktur 1111 Zone 1 - Sollwerte Anwenderebene Regelzonen Zone 1-8 - On/Off (Hauptmenü) 1118 Zone 8 - einst. Zeitprogr. 1111 Zone 9 - Sollwerte Zone 9-16...
- Seite 19 Informationen | Übersicht der Multifunktions-Ein- und Ausgänge Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 5.2 Übersicht der Multifunktions-Ein- und Ausgänge Multifunktionseingänge: Funktion: Einstellmöglichkeit: Eingang B1 (Klemme J2) Temperaturvorgabe Sollwertbereich 8°C - 35°C Sollwert über 0-10V (0V - 10V) Eingang B2 (Klemme J2) Keine Funktion...
- Seite 20 Verbindung durch KaControl-Tableau SEL | Warnungen Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Automatische Verbindung der Modbus- Teilnehmer mit dem KaControl-Tableau SEL nach Spannungsreset (STEP 4) Nach dem Herstellen der Leitungsverbindungen und der Konfiguration der KaControl-Steuerplatinen ist die Spannungsversorgung des KaControl- Tableaus zuzuschalten. ACHTUNG! Das KaControl-Tableau und die Sekundärluftgeräte nicht gleichzeitig einschalten, da ansonsten Fehler im Bus-System auftreten können!
- Seite 21 Engineering-Verfahren in der Gebäudeautomation. Kampmann-Systeme können über das KaControl-Tableau SEL mit BACnet vom Typ 3232123 in vorhandene BACnet/IP-Netzwerke eingebunden werden. Bis zu 24 Kampmann-Master-Geräte können über das Modbus- Protokoll mit dem KaControl-Tableau SEL verbunden werden. Zur schnellen und übersichtlichen Inbetriebnahme des KaControl-Tableau SEL stehen Bedienseiten auf einem integrierten Webserver zur Verfügung.
- Seite 22 Überprüfung der Modbus-Teilnehmer mittels Webbrowser (STEP 5) | Hinweise Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Überprüfung der Modbus-Teilnehmer mittels Webbrowser (STEP 5) Wie im Abschnitt 5 beschrieben erfolgt eine automatische Verbindung der Modbus-Teilnehmer mit dem KaControl-Tableau. Zur Überprüfung der Kommunikation Modbus-Teilnehmer KaControl- Tableau können auf dem Tableau Bedienseiten mittels eines Webbrowers...
- Seite 23 Konfiguration der BACnet/IP-Schnittstelle (STEP 6) | Hinweise Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Konfiguration der BACnet/IP- Schnittstelle (STEP 6) Im KaControl-Tableau ist ein Webserver integriert, welcher die Möglichkeit bietet, die BACnet/IP-Einstellungen den Anforderungen des Kunden anzupassen. Zum Aufrufen der Eingabeseite ist die entsprechende IP-Adresse (siehe Aufkleber auf dem KaControl-Tableau) in der Eingabezeile eines Webbrowsers einzugeben. Hinweis: Die IP-Adresse und die Sicherheitsprogramme des Bedienrechners sind entsprechend einzustellen. Die zur Konfiguration der BACnet/IP-Schnittstelle notwendigen Parameter können auf der Seite „Erweiterte Einstellungen“ eingestellt werden. Die Konfigurationsseite ist durch ein Kennwort geschützt.
- Seite 24 Konfiguration der BACnet/IP-Schnittstelle (STEP 6) | Netzwerkeinstellungen Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 9.1 Netzwerkeinstellungen Die entsprechende Server IP-Adresse im Reiter „Netzwerk” einstellen und anschließend mit „Submit” bestätigen. Abbildung 10: Konfiguration IP-Adresse.
- Seite 25 Konfiguration der BACnet/IP-Schnittstelle (STEP 6) | BACnet-Einstellungen Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL 9.2 BACnet-Einstellungen Die entsprechenden BACnet-Einstellungen im Reiter „BACnet” einstellen und anschließend mit „Submit” bestätigen. Abbildung 11: Konfiguration BACnet/IP-Schnittstelle.
- Seite 26 BACnet-Objekte | Übersicht Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL BACnet-Objekte Die BACnet-Objekte pro KaControl-Steuerplatine mit Modbus-Karte sind in der nachfolgenden Tabelle aufgeführt. Detaillierte Informationen können dem EDE-File des KaControl-Tableaus entnommen werden. Object name Object type Settable Verfügbar Bemerkungen - auf Master-Gerät = M - auf Slave-Gerät = S...
- Seite 27 BACnet-Objekte | Skizze Kampmann Montage- und Installationsanleitung – KaControl-Tableau SEL Skizze: Geräteanordnung, Bus-Verdrahtung und Fühler...
