- Seite 1 1.26 5-Stufen-Drehstromsteuerung 1.96 1.45 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Vor Inbetriebnahme unbedingt lesen! I 087/03/11/1 DE...
-
Seite 2: Stufen-Drehstromsteuerung
1.96 5-Stufen-Drehstromsteuerung Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 1. Wichtige Hinweise Zeichenerklärung: Bestimmungsgemäße Verwendung ...... - Seite 3 5-Stufen-Drehstromsteuerung 1.96 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 1. Wichtige Hinweise 1.1 Bestimmungsgemäße Verwendung Die Kampmann 5-Stufen-Drehstromsteuerung wird nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts kommen, wenn sie nicht sachgemäß...
-
Seite 4: Sicherheitshinweise
1.96 5-Stufen-Drehstromsteuerung Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung Vorschriften • Unfallverhütungsvorschriften • DIN VDE 0100, DIN VDE 0105 • EN 60730 (Teil 1) • Vorschriften (TABs) der örtlichen EVU sowie die allgemein anerkannten Regeln der Technik 1.2 Sicherheitshinweise... -
Seite 5: Absicherung
5-Stufen-Drehstromsteuerung 1.96 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung Veränderungen am Gerät Führen Sie ohne Rücksprache mit dem Hersteller keine Veränderungen, Umbau- oder Anbauarbeiten am Gerät durch, da hierdurch Sicherheit und Funktionstüchtigkeit beeinträchtigt werden können. Umbauten/ Änderungen dürfen nur mit schriftlicher Genehmigung erfolgen. -
Seite 6: Technische Daten
1.96 5-Stufen-Drehstromsteuerung Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 2.2 Technische Daten 30751 30752 30754 Gerätetyp 30755 30756 30757 30765 30766 30767 Nennspannung 3 x 400 3 x 400 3 x 400 Max. Motor-Nennstrom Steuerspannung [V;... - Seite 7 5-Stufen-Drehstromsteuerung 1.96 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 2.4 Anschlussleitungen Die Querschnitte der Steuer- und Motorleitungen sind abhängig von der Leitungslänge und Strombelastung, jedoch mindestens mit 1,5 mm² zu wählen. Anschlussklemmen: Klemme Potential...
- Seite 8 1.96 5-Stufen-Drehstromsteuerung Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 2.5 Parallelbetrieb mehrerer Lufterhitzer Motoranschlussarten “Stern/ Dreieck”: Mit einer 5-Stufen-Drehstromsteuerung kann der Motor in jeder der bei- den Schaltungen (Y oder Δ) durch Spannungsreduzierung 5-stufig geschal- tet werden.

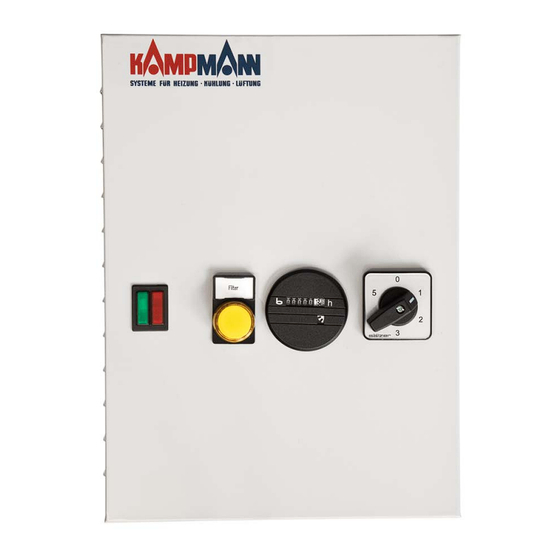

- Seite 9 5-Stufen-Drehstromsteuerung 1.96 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 3. Bedienung Anzeige- und Bedienungselemente: 5-Stufen-Drehzahlwahlschalter Meldeleuchte Betriebsbereitschaft (grün) Meldeleuchte Störung (rot) Meldeleuchte Filter (gelb) nicht bei Typ 30751/ 30752/ 30754 Betriebsstundenzähler nur bei Typ 30755/ 30756/ 30757...
- Seite 10 1.96 5-Stufen-Drehstromsteuerung Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 4. Inbetriebnahme Bei der Überprüfung muss an Anlagenteilen gearbeitet werden, die unter Spannung stehen. Die Prüfungen dürfen nur von Fachkräften unter Einhaltung der vorgeschriebenen Sicherheitsvorkehrungen (s.S.4) durchge- führt werden.
-
Seite 11: Prüfung Während Des Laufenden Betriebes
5-Stufen-Drehstromsteuerung 1.96 Typ 30751/ 30752/ 30754/ 30755/ 30756/ 30757/ 30765/ 30766/ 30767 Installations- und Betriebsanleitung 4.3 Prüfung während des laufenden Betriebes Vorsicht Spannung! • Einzelprüfung der Thermokontakte durch Abklemmen einer der Adern an den Klemmen TK/TK im Lufterhitzer-Anschlusskasten. • Alle angeschlossenen Motoren werden abgeschaltet. Die Entriegelung der simulierten Thermokontakt-Auslösung erfolgt über die Nullstellung...
