Seite 2: Vorwort
Vorwort D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Überarbeitungen des Handbuchs Revision Datum Beschreibung 29. -
Seite 3: Inhaltsverzeichnis
Kontakte auf vCards exportieren ......24 Eine Verbindung herstellen ........14 SIM-Verwaltung ............25 Eine Verbindung beenden ........14 SIM-Informationen ..........25 Profilverwaltung ............15 Einen PIN-Code aktivieren oder deaktivieren ..26 Einen PIN-Code ändern ........27 D-Link DWM-152 Benutzerhandbuch... - Seite 4 Sperre eines PIN-Code aufheben ......27 Profileinstellungen ............ 28 Frequenzbandeinstellungen ........28 Wahl des Netzwerks ..........29 Anrufeinstellungen ..........30 Anrufe in Abwesenheit ........... 30 Startoptionen ............. 31 Versionsinformationen ..........31 Fehlerbehebung ............32 Glossar ............... 33 Technische Daten ............36 D-Link DWM-152 Benutzerhandbuch...
-
Seite 5: Einführung
MicroSD-Kartenleser als optionaler austauschbarer Speicher • SMS-Nachrichten an Gruppen mit bis zu 25 Kontakten gleichzeitig versenden • Speicher für bis zu 1000 ausgehende SMS (je nach Kapazität der SIM-Karte) • Weiterleitungs-, Besetztzeichen- oder kontinuierliche Klingelzeichen-Option zur Steuerung eingehender Daten D-Link DWM-152 Benutzerhandbuch... -
Seite 6: Produktübersicht

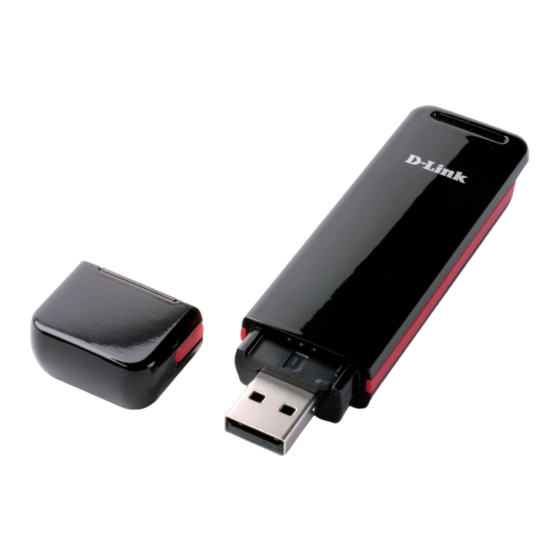

Abschnitt 1 - Produktübersicht Produktübersicht Packungsinhalt D-Link DWM-152 - 3.5G HSDPA USB Adapter Systemanforderungen • Windows 2000/XP/VISTA oder Mac OS X 10.4.0 • Pentium III oder höher • 128 MB RAM oder höher • 50 MB verfügbarer Speicherplatz + / Firefox v1.5 + •... -
Seite 7: Hardware-Überblick
Abschnitt 1 - Produktübersicht Hardware-Überblick Statusanzeige Eine mehrfarbige LED zeigt den Verbindungsstatus an. MicroSD-Steckplatz Akzeptiert Micro SD Karten bis zu 8 GB. SIM-Karteneinschub Akzeptiert Standard-SIM-Karten. USB-Port Verbindet den DWM-152 mit einem Computer. D-Link DWM-152 Benutzerhandbuch... -
Seite 8: Übersicht Zu Den Led-Anzeigen
Farbe Dienst LED blinkt Leuchtet durchgehend Gerät wird initialisiert/ Gelb System – Kein Signal SIM- Fehler Wird gesucht Kartendienst (Kein SIM / Ungültiges SIM) Grün WCDMA Registriert Verbunden Blau HSDPA – Verbunden GPRS/ Violett Registriert Verbunden EDGE D-Link DWM-152 Benutzerhandbuch... -
Seite 9: Installation
Abbildung 3 Stecken Sie den Adapter in einen USB-Port Ihres Computers. (Abbildung 4) Hinweis: Um eine installierte SIM-Karte zu entfernen, ziehen Sie das Fach für die SIM-Karte heraus und nehmen Sie die Karte vorsichtig Abbildung 4 heraus. D-Link DWM-152 Benutzerhandbuch... -
Seite 10: Installation Der Microsd-Karte
Abschnitt 2 - Installation Installation der MicroSD-Karte Der DWM-152 kann MicroSD-Karten mit Kapazitäten von bis zu 8 GB lesen. Führen Sie zur Installation einer MicroSD-Karte die folgenden Schritte aus: Ziehen Sie den DWM-152 USB Adapter vom Computer. Heben Sie vorsichtig die obere linke Seite der MicroSD- Steckplatzabdeckung. -
Seite 11: Software-Installation
F o l g e n S i e d e n s c h r i t t w e i s e n A n l e i t u n g e n d e s Installationsassistenten. Der D-Link Mobile Connection Manager startet automatisch. D-Link DWM-152 Benutzerhandbuch... -
Seite 12: Grundfunktionen
> D-Link USB Modem aufrufen. Nach dem Start wird das Fenster des D-Link Mobile Connection Managers im Fensterbenachrichtigungsbereich angezeigt. Der D-Link Mobile Connection Manager bietet Ihnen alle Funktionen, die Sie zur Verwaltung Ihrer Verbindung mit einem Mobilfunknetz benötigen. D-Link DWM-152 Benutzerhandbuch... -
Seite 13: Neues Profil
Informationen werden automatisch in die entsprechenden Felder eingefügt. Geben Sie nach Bedarf Telefonnummer, APN (Access Point Network), Benutzername und Kennwort ein. Klicken Sie, wenn gewünscht, auf das Kontrollkästchen, um es als Standardprofil einzurichten. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DWM-152 Benutzerhandbuch... -
Seite 14: Benutzerdefiniertes Profil
Um die Verbindung zu trennen, klicken Sie erneut auf die Schaltfläche. Sie zeigt dann wieder das Symbol der Erde in schwarz und weiß an. Das bedeutet, dass Sie die Verbindung erfolgreich getrennt haben und nun offline sind. Trennen D-Link DWM-152 Benutzerhandbuch... -
Seite 15: Profilverwaltung
Klicken Sie auf Delete All (Alle löschen). Standardprofil einrichten Profile (Profil). Klicken Sie auf Markieren Sie das zu verwendende Profil, wenn der DWM-152 gestartet ist. Klicken Sie auf Set as Default profile (Als Standard einrichten). Auf werkseitige Standardeinstellung zurücksetzen Klicken Sie auf Profile (Profil). -
Seite 16: Verwaltung Der Verbindungen
Top Speed - (Höchstgeschwindigkeit) Zeigt die maximal erreichte Geschwindigkeit für übertragene und empfangene Daten. Redial on Link Failure - (Neuwahl bei Verbindungsfehler) Ist die Verbindung unterbrochen, erfolgt eine Neuwahl. Hinweis: Windows Vista erfordert Ihre Bestätigung, um bei einem Verbindungsfehler neu zu wählen. D-Link DWM-152 Benutzerhandbuch... -
Seite 17: Verbindungshistorie
Tx - Die Gesamtzahl der empfangenen Bytes. Führen Sie die folgenden Schritte aus, um den Inhalt der Verbindungshistorie zu löschen: Klicken Sie auf Clear All Logs (Alle Protokolle löschen). Klicken Sie auf Yes (Ja), um den Löschvorgang zu bestätigen. D-Link DWM-152 Benutzerhandbuch... -
Seite 18: Nutzungsverwaltung
Klicken Sie auf die Registerkarte Markieren Sie das Kontrollkästchen Limit by Data (Limit nach Daten). Geben Sie den gewünschten Wert (zwischen 100 MB und 10.000 MB) ein. Apply (Übernehmen), um die Einstellungen zu speichern. Klicken Sie auf D-Link DWM-152 Benutzerhandbuch... -
Seite 19: Nutzungsstatistik
Führen Sie die folgenden Schritte aus, um die Protokolle des vorherigen Monats zu löschen: Wählen Sie View (Ansicht) > Usage (Nutzung). Previous Month (Vorheriger Monat). Klicken Sie auf die Registerkarte Clear all logs (Alle Protokolle löschen). Klicken Sie auf Klicken Sie auf Yes (Ja), um den Löschvorgang zu bestätigen. D-Link DWM-152 Benutzerhandbuch... -
Seite 20: Textnachrichten (Sms)
Abschnitt 7 - Textnachrichten (SMS) Textnachrichten (SMS) Mit dem DWM-152 können Sie alle Textnachrichtfunktionen nutzen, die auch auf einem Mobiltelefon ausgeführt werden können, wie beispielsweise Senden, Empfangen, Antworten, Weiterleiten und Löschen. D-Link DWM-152 Benutzerhandbuch... -
Seite 21: Textnachricht Neu Erstellen/Darauf Antworten/Weiterleiten
Geben Sie im Fenster Add Contact (Kontakt hinzufügen) den Namen des Kontaktes ein. Klicken Sie auf OK, um den Kontakt zu speichern. Sobald der Kontakt gespeichert ist, wird ein entsprechendes Bestätigungsfenster angezeigt. Klicken Sie auf um es zu schließen. D-Link DWM-152 Benutzerhandbuch... -
Seite 22: Sms-Einstellungen
Abschnitt 7 - Textnachrichten (SMS) SMS-Einstellungen Mithilfe dieses Menüs können Sie die Nummer des Service Centers sowie den Zeitraum ihrer Gültigkeit ändern und angeben, ob ausgehende Nachrichten im DWM-152 Mobile Connection Manager gespeichert werden sollen. Klicken Sie auf Tools (Extras) > SMS Settings (SMS- Einstellungen). -
Seite 23: Kontaktverwaltung
Abschnitt 8 - Kontaktverwaltung Kontaktverwaltung Der DWM-152 Kontaktmanager zeigt alle auf der SIM-Karte gespeicherten Kontakte an. Kontakte können hinzugefügt, bearbeitet, gelöscht und importiert werden. Kontakte hinzufügen Contacts (Kontakte). Klicken Sie auf Klicken Sie auf Add (Hinzufügen). Kontakte Geben Sie die Namen des Kontakts und seine Telefonnummer im Fenster 'Add Contact' (Kontakt hinzufügen) ein. -
Seite 24: Vcards (Elektronische Visitenkarten) In Kontakte Importieren
Wählen Sie das Ziel aus, in dem die vCard(s) gespeichert werden soll. OK, um die Karte(n) zu exportieren. Klicken Sie auf OK, um das Fenster zu Nach dem Exportvorgang wird eine entsprechende Meldung angezeigt. Klicken Sie auf schließen. D-Link DWM-152 Benutzerhandbuch... -
Seite 25: Sim-Verwaltung
Teil der SIM-Verwaltung sind Funktionen wie das Aktivieren/Deaktivieren einer PIN, das Ändern der PIN1/PIN2- Codes, das Prüfender SIM-Informationen, das Ändern von Telefonnummern, die Anzeige der Kontakt- und SMS- Nutzung. SIM-Informationen SIM-Details zu IMEI, Telefonnummer, Kontaktverwendung und SMS-Nutzung finden Sie, wenn Sie Support > About D-Link Mobile Connection Manager klicken. D-Link DWM-152 Benutzerhandbuch... -
Seite 26: Einen Pin-Code Aktivieren Oder Deaktivieren
OK, um den PIN-Codeschutz zu aktivieren. Sobald eine PIN aktiviert wurde, werden Sie immer zu ihrer Eingabe aufgefordert, bevor Sie auf den D-Link Mobile Connection Manager zugreifen. Deaktivieren Ist ein PIN-Code nicht mehr erforderlich, können Sie ihn wie folgt deaktivieren. -
Seite 27: Einen Pin-Code Ändern
Klicken Sie auf OK, um das Fenster zu schließen. Warnung: Der PIN-Code muss innerhalb von drei Versuchen korrekt eingegeben werden. Geschieht das nicht, wird die SIM-Karte gesperrt. Hinweis: PIN-Codes können nicht geändert werden, solange der DWM-152 mit einem Mobilfunknetz verbunden ist. Sperre eines PIN-Code aufheben... -
Seite 28: Profileinstellungen
Abschnitt 10 - Profileinstellungen Profileinstellungen Die Seite 'Profile Settings' (Profileinstellungen) bietet Ihnen die Möglichkeit, Ihre Frequenzband- und Netzwerkeinstellungen manuell zu ändern, sollte Ihr DWM-152 nicht automatisch eine Verbindung zu Ihrem Netzwerkanbieter herstellen. Frequenzbandeinstellungen Der DWM-152 unterstützt zwei Frequenzbandoptionen: Automatic - (Automatisch) Der DWM-152 wählt das Frequenzband auf Basis der in Ihrem aktuellen Bereich verfügbaren Netzwerke... -
Seite 29: Wahl Des Netzwerks
Abschnitt 10 - Profileinstellungen Wahl des Netzwerks Der aktuelle Standort des DWM-152 wird möglicherweise von mehr als einem Netz abgedeckt. Der DWM-152 unterstützt zwei Netzoptionen: Automatic - (Automatisch) Standardmäßig wählt der DWM- 152 das Netzwerk auf Grundlage des Benutzerkontos und der Netzwerkverfügbarkeit aus. -
Seite 30: Anrufeinstellungen
Anrufe in Abwesenheit View (Ansicht) > Missed Calls (Anrufe in Abwesenheit). Wählen Sie Wenn die Anrufeinstellung 'None' (Keine) oder Send Busy Tone (Besetztzeichen senden) ist, registriert der D-Link Mobile Connection Manager AP den eingehenden Anruf in der Liste verpasster Anrufe (Anrufspeicher). -
Seite 31: Startoptionen
PC vornehmen oder den Treiber entfernen möchten. Versionsinformationen Sie finden Angaben zur Version der Applikation, der Firmware und das Freigabedatum der Firmware, wenn Sie Support > About D-Link Mobile Connection Manager (Info zum D-Link Mobile Connection Manager) wählen. D-Link DWM-152 Benutzerhandbuch... -
Seite 32: Fehlerbehebung
Fehlerbehebung 1. Warum kann ich keine Verbindung zu einem Mobilfunknetz bekommen? Zur Verwendung des DWM-152 benötigen Sie eine bei einem kompatiblen Funknetzanbieter registrierte SIM-Karte. Wenden Sie sich bitte an Ihren Mobilfunkanbieter, wenn Sie Informationen zu dem Dienstangebot wünschen, auf das Ihnen Ihre SIM-Karte Zugriff bietet. Der Adapter stellt nur eine Verbindung zu einem Servicenetz her, wenn alle relevanten Einstellungen korrekt angegeben wurden. -
Seite 33: Glossar
EDGE (Enhanced Data GSM Environment/Enhanced Data for Global Evolution) - Erweitert GPRS und liefert Multimedia und andere Daten, die eine größere Bandbreite bei bis zu 237 Kbit/s benötigen. GPRS (General Packet Radio Service) - Liefert Daten in Paketen mit bis zu 86 Kbit/s. D-Link DWM-152 Benutzerhandbuch... - Seite 34 Mal nacheinander eingegeben, wird die SIM in der Regel permanent gesperrt und ist nicht wiederherstellbar. Es ist dann eine neue SIM-Karte erforderlich. Rx - Steht für Reception (Empfang). SIM (Subscriber Identity Module) - Eine kleine Karte mit wichtigen Mobilfunkgeräte-Identifikations-, Subskriptions- und Kontaktinformationen. D-Link DWM-152 Benutzerhandbuch...
- Seite 35 Tx - Steht für Transmission (Übertragung). WCDMA (Wideband Code Division Multiple Access) - Wideband Code Division Multiple-Access (WCDMA) ist eine der zentralen Technologien bei der Implementierung von Mobilfunksystemen der dritten Generation (3G/UMTS). Das hier beschriebene Produkt unterstützt WCDMA bis zu 384 Kbit/s. D-Link DWM-152 Benutzerhandbuch...
-
Seite 36: Technische Daten
89,4 x 26,68 x 12 mm • Paketvermittelt (GPRS) Betriebstemperatur • -10˚ to 55˚C * Unterstütztes Frequenzband ist abhängig von regionaler Hardware-Version. ** Die angegebenen Datenraten beruhen auf theoretischen Berechnungen. Die tatsächliche Datenrate hängt von der Netzwerkkapazität und der Signalstärke ab. D-Link DWM-152 Benutzerhandbuch...
