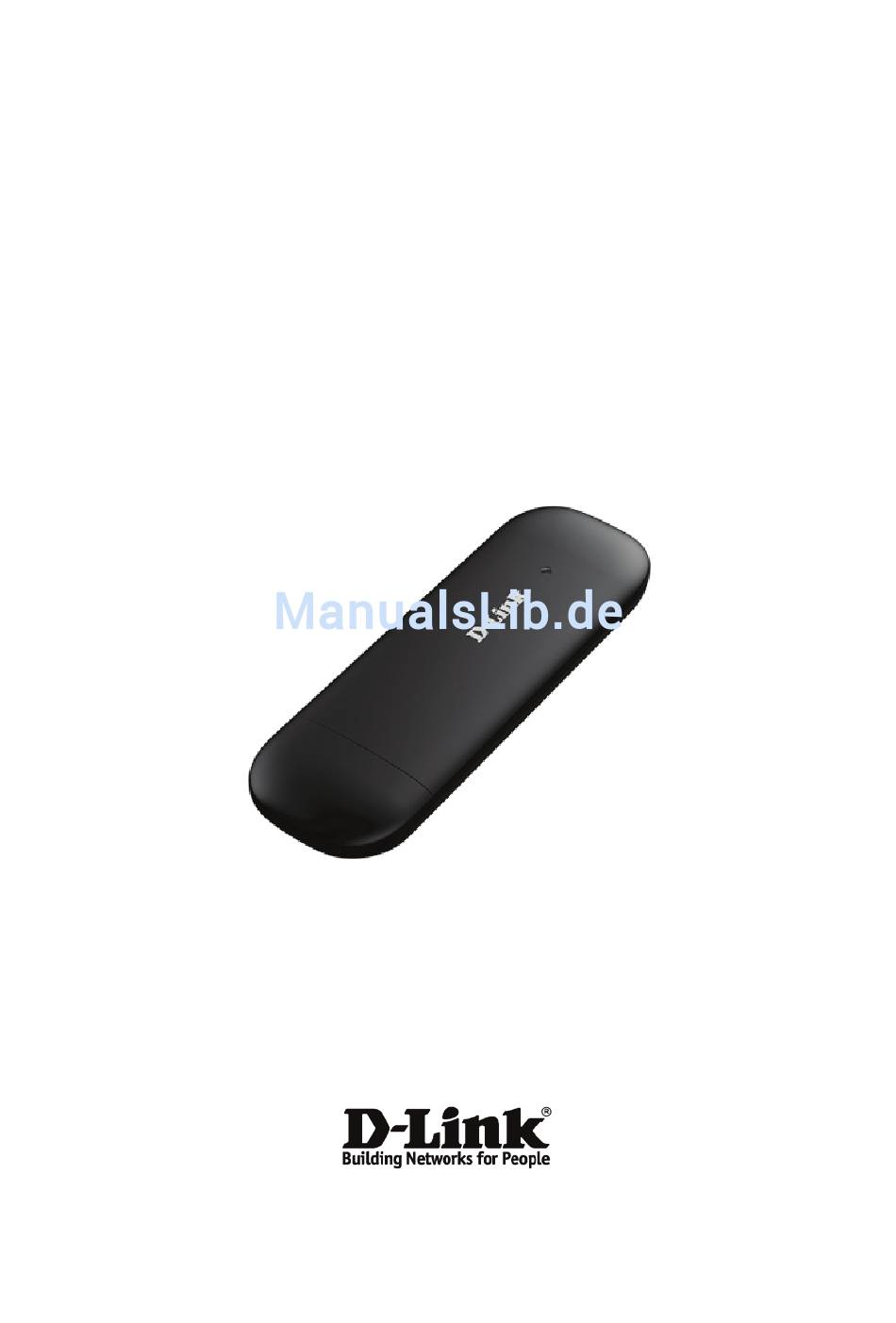

- Seite 1 DWM-222 Benutzerhandbuch 2016/04/15 Ver. 1.00(DE)
-
Seite 2: Inhaltsverzeichnis
Index DER LTE USB ADAPTER - EINE EINFÜHRUNG ....2 INTERNETDIENST ............6 DER SMS-DIENST ............7 KONTAKTE ..............11 USSD ................14 STATISTIK ..............15 EINSTELLUNGEN ............16 HÄUFIG GESTELLTE FRAGEN ........21 TECHNISCHE DATEN ............. 22... -
Seite 3: Der Lte Usb Adapter - Eine Einführung
DER LTE USB ADAPTER - EINE E INFÜHRUNG Um die Netzwerkverbindung zu starten, doppelklicken Sie auf dem Desktop auf das entsprechende Shortcut-Symbol. Beachten Sie bitte Folgendes: Ist die Eingabe der PIN aktiviert, geben Sie die korrekte PIN ein und klicken Sie dann auf OK. Nach drei inkorrekten Eingaben der PIN wird die (U)SIM gesperrt. - Seite 4 : Zum USSD (Standard für volldigitale Mobilfunknetze) : Zur Nutzungsstatistik : Einrichtungsparameter-Optionen : Hilfe (Benutzerhandbuch) Statusinformationen Status Beschreibung New message (Neue sind neue Nachricht(en) Nachricht) eingegangen. Message full Zeigt an, dass der (U)SIM-Speicher (Nachrichtenspeiche für SMS voll ist r voll) device (Kein Zeigt an, dass das System das Gerät nicht...
- Seite 5 Searching (Suche im Das Gerät sucht nach dem Netzwerk. Gange) service (Kein Es ist kein passendes Netz verfügbar. Dienst) (U)SIM card Keine (U)SIM-Karte eingesetzt oder das (Keine (U)SIM-Karte) Gerät kann die (U)SIM-Karte nicht erkennen. Invalid (U)SIM card Die (U)SIM ist außer Betrieb. Netzwerksignal Zeigt die Signalstärke des Netzwerks an.
- Seite 6 Rot (blinkend) Keine SIM-Karte/Fehler Grün dauerhaft leuchtend Für Netzwerk registrieren (nicht verbunden) Grün blinkend Mit 4G-Netzwerk verbunden Blau dauerhaft leuchtend Für Netzwerk registrieren (nicht verbunden) Blau blinkend Mit 3G-Netzwerk verbunden Violett dauerhaft Für Netzwerk registrieren (nicht leuchtend verbunden) Violett blinkend Mit 2G-Netzwerk verbunden * blinkend: Blinkt alle 0,5 Sekunden...
-
Seite 7: Internetdienst
INTERNETDIENST Verbindung mit dem Standardverbindungsprofil herstellen Klicken Sie auf , um die Verbindung herzustellen Statistik Das folgende Fenster wird im unteren rechten Bereich der Hauptbenutzeroberfläche angezeigt, wenn eine Verbindung zum Internet hergestellt wird. Verbindung zum Internet trennen Klicken Sie auf , um die Internetverbindung zu trennen. -
Seite 8: Der Sms-Dienst
DER SMS-DIENST Klicken Sie auf , um die Benutzeroberfläche des SMS (Short Message Service)-Dienstes aufzurufen. Eine Nachricht erstellen und senden. Klicken Sie auf Geben Sie die Empfängernummer gemäß einer der folgenden Optionen ein: Geben Sie die Nummer direkt ein ... - Seite 9 Sie können eine Nachricht an eine Gruppe von höchstens 100 Empfängern senden Jede Nummer sollte durch ein Komma (“ , ”) von der nächsten getrennt sein Die Nachricht darf nicht mehr als 2048 Zeichen aufweisen. Posteingang Bei Eingang einer neuen Nachricht wird folgendes ...
- Seite 10 Die neue Nachricht wird nur auf dem PC gespeichert, wenn die LTE-Verbindung hergestellt ist, andernfalls auf der (U)SIM-Karte Mit der “Umschalt-” oder “Strg”-Taste können mehrere Nachrichten ausgewählt werden Outbox (Postausgang) Nachrichten in Outbox (Ausgang) können gelöscht oder weitergeleitet werden. Draft (Entwurf) Eine nicht erfolgreich gesendete Nachricht wird unter ...
- Seite 11 Save number (Nummer speichern): Zum Speichern der Informationen des Absenders auf der (U)SIM-Karte oder dem PC. Delete text message (Textnachricht löschen): Löscht die ausgewählte Nachricht. Move to (Verschieben nach): Ermöglicht Ihnen, die ausgewählte Nachricht in den Ausgang oder den Ordner 'Entwurf' zu verschieben. Copy to (Kopieren nach): ...
-
Seite 12: Kontakte
KONTAKTE Klicken Sie auf , um die Benutzeroberfläche zur Verwaltung von Kontakten aufzurufen. Klicken Sie auf Geben Sie den Namen und die Mobiltelefonnummer ein und speichern Sie sie auf der (U)SIM-Karte oder dem PC. Nach Kontakten suchen Klicken Sie auf ... - Seite 13 Wählen Sie einen Kontakt aus. Sie haben dann die Möglichkeit, die folgenden Funktionen zu nutzen: Bearbeiten : Ermöglicht die Bearbeitung des ausgewählten Kontakts Löschen : Löscht den ausgewählten Kontakt SMS senden : Ermöglicht Ihnen, dem ausgewählten Kontakt eine Nachricht zu senden Copy to (Kopieren nach): Ermöglicht das Kopieren ...
- Seite 14 Exportieren Klicken Sie mit der rechten Maustaste auf den ausgewählten Kontakt Klicken Sie auf Contacts Export (Kontakte exportieren) Sie können die Kontaktdatei im *.csv oder *.vcf-Dateiformat speichern Bestätigen Sie Name und Pfad der gespeicherten Datei und klicken Sie dann auf Save (Speichern)
-
Seite 15: Ussd
USSD Klicken Sie auf , um die USSD-Schnittstelle aufzurufen. Hier können Sie die USSD (Unstructured Supplementary Service Data/unstrukturierter Zusatzdienst für die Übertragung von Daten mit mobilen Endgeräten) hinzufügen, bearbeiten, löschen und senden. Das Ergebnis eines Sendevorgangs wird in dem Bearbeitungsfeld angezeigt. -
Seite 16: Statistik
STATISTIK Klicken Sie auf , um die STATISTIK-Schnittstelle aufzurufen. Es werden verschiedene statistische Informationen angezeigt. -
Seite 17: Einstellungen
EINSTELLUNGEN Klicken Sie auf , um die Funktionen aufzulisten. PIN Management (PIN-Verwaltung) PIN aktivieren Klicken Sie auf Enable PIN (PIN aktivieren) Geben Sie die korrekte PIN ein und klicken Sie dann auf OK. Hinweis: Die PIN sollte aus 4 - 8 numerischen Zeichen bestehen. - Seite 18 Options (Optionen) - kann auch über das Schaltflächensymbol aufgerufen werden) Allgemein Sie können ein akustisches Signal wählen, um anzuzeigen, dass eine Verbindung zum Internet hergestellt oder getrennt wurde. Einstellungen für Kurzmitteilungen (SMS) Sie können das akustische Signal zur Anzeige einer ...
- Seite 19 Hinweis: Diese Einstellung der Gültigkeit einer Nachricht muss von dem Netzwerk unterstützt werden. Netzwerk Netzwerktyp Sie können Auto oder Only UMTS/HSPA (Nur UMTS/HSPA) oder Only GPRS/EDGE (Nur GPRS/EDGE) wählen. Die Registrierung des Geräts im Netz erfolgt dem ausgewählten Modus entsprechend.
- Seite 20 Wählen Sie ein verfügbares Netz und klicken Sie auf Register (Registrieren). Das Gerät versucht sich dann anzumelden. Statistik Sie können Statistiken auf Tages-/Wochen-/Monats- und Jahresbasis zu Download-/Upload-/Verbindungszeiten abrufen. Diagnose Sprachauswahl Sie können eine andere Sprache für die ...
- Seite 21 Help (Hilfe): Öffnet das Benutzerhandbuch About (Info): Bietet Informationen zum Connection Manager. Menüleiste ein-/ausblenden Sie können die Menüleiste ein- bzw. ausblenden...
-
Seite 22: Häufig Gestellte Fragen
3. F: Warum wird die Software nicht automatisch ausgeführt, sobald das Gerät angeschlossen ist? A: Klicken Sie auf Arbeitsplatz -> Data Card Disk -> StartModem.exe. Oder führen Sie den Connection Manager von der Startschaltfläche des Betriebssystems aus, wenn der D-Link Connection Manager installiert worden ist. -
Seite 23: Technische Daten
TECHNISCHE DATEN GSM-Frequenzband (GSM/GPRS/EDGE) Quad-Band 850/900/1800/1900 MHz Power Class 4 (850 / 900 MHz) Power Class 1 (1800 / 1900 MHz) DC-HSPA+/ HSDPA/HSUPA/UMTS 900/2100 MHz Power Class 3 (+24 dBm) Datenraten DC-HSPA+: Downlink bis zu 42 Mbit/s Uplink bis zu 5,76 ... - Seite 24 FDD-LTE: Downlink bis zu 150 Mbit/s / Uplink bis zu 50 Mbit/s Antenne Interne Hauptantenne und Antennendiversität LED-Statusanzeigen 1 Signal-LED Rot blinkend: Keine SIM-Karte/Fehler Grün dauerhaft leuchtend: Für Netzwerk registrieren (nicht verbunden) Grün blinkend: Mit 4G-Netzwerk verbunden Blau dauerhaft leuchtend: Für Netzwerk registrieren (nicht verbunden) Blau blinkend: Mit 3G-Netzwerk verbunden Abmessungen (L x B x H )
