Huawei SUN2000 Kurzanleitung Seite 8

4. Entfernen Sie die Verschlusskappe des „AC OUTPUT 1"-Steckverbinders und anschließend
den Stopfen.

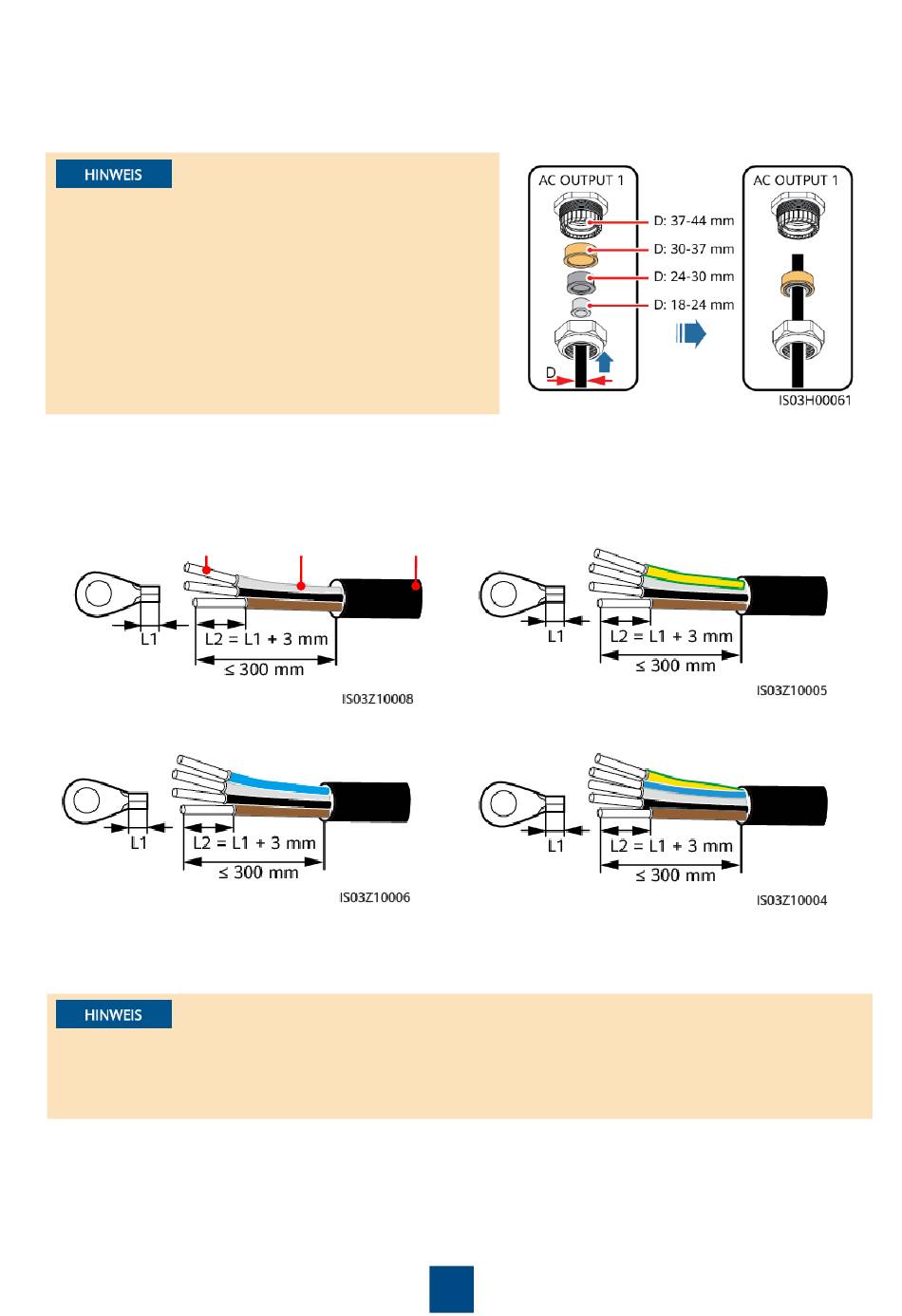

5. Wählen Sie abhängig vom Kabelaußendurchmesser eine geeignete Gummifassung aus.
Verlegen Sie das Kabel durch die Verschlusskappe und dann durch die Gummifassung.
Passen Außendurchmesser des Kabels und
•
Gummifassung nicht zusammen, beeinträchtigt
dies möglicherweise die Schutzart des Geräts.
• Um Schäden an der Gummifassung zu
vermeiden, führen Sie Kabel mit gecrimptem
Kabelschuh nicht direkt durch die
Gummifassung.
• Bewegen Sie die Kabel nicht, wenn die
Verschlusskappe festgezogen ist. Andernfalls
verschiebt sich die Gummifassung, was die
Schutzart des Geräts beeinflusst.
6. Isolieren Sie das AC-Ausgangsstromkabel mit einer Abisolierzange ausreichend weit ab
(Mantel und Isolierschicht). (Stellen Sie sicher, dass sich der Mantel im Wartungsfach
befindet.)
a. Dreiadriges Kabel (ohne Erdungskabel
oder Neutralleiter)
Kabelader
c. Vieradriges Kabel (ohne Erdungskabel,
jedoch mit Neutralleiter)
7. Führen Sie die abisolierten Adern in den Crimpbereich des Kabelschuhs ein und crimpen Sie
sie mit einer hydraulischen Crimpzange.
8. Umwickeln Sie den unisolierten Crimpbereich mit Wärmeschrumpfschlauch oder PVC-
Isolierband.
Wenn ein Wärmeschrumpfschlauch verwendet wird, führen Sie das AC-Ausgangsstromkabel
durch den Wärmeschrumpfschlauch und crimpen Sie den Kabelschuh. Stellen Sie sicher, dass der
vom Wärmeschrumpfschlauch umwickelte Bereich nicht über den Crimpbereich des Kabelschuhs
hinausragt.
9. Führen Sie das Wechselstrom-Ausgangskabel durch die Verschraubung „AC OUTPUT
1" an der Unterseite in das Gehäuse ein.
10.Verbinden Sie das AC-Ausgangsstromkabel mit dem AC-Klemmenblock und sichern Sie den
Steckverbinder anschließend mit einem 13-mm-Steckschlüssel mit Verlängerungsaufsatz.
Wenn Sie ein Erdungskabel mit dem Erdungsanschluss im Wartungsfach verbinden, ziehen
Sie die Erdungsschraube mit einem 10-mm-Steckschlüssel mit Verlängerungsaufsatz fest.
Isolierschicht Mantel
b. Vieradriges Kabel (mit Erdungskabel,
jedoch ohne Neutralleiter)
d. Fünfadriges Kabel (mit Erdungskabel und
Neutralleiter)
