Inhaltszusammenfassung für SystemAir BOR-S

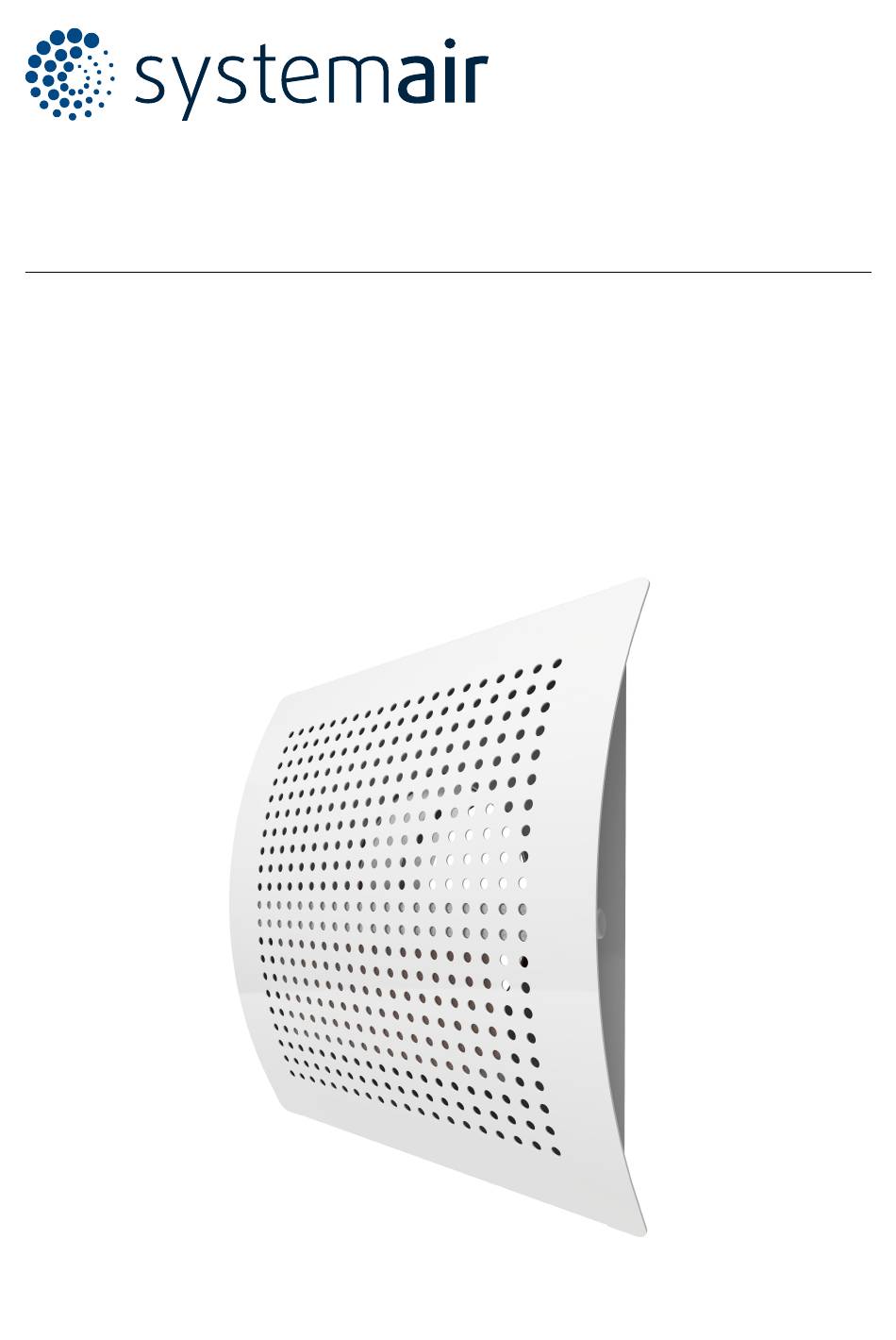

- Seite 1 Handbuch BOR-S Zuluftdurchlass für Wohnungen...
- Seite 2 Inhaltsverzeichnis Beschreibung Abmessungen und Gewichte Bestellschlüssel Schnellauswahl Technische Daten Installation Transport, Lagerung und Bedienung Nachtrag...
- Seite 3 Auslasses verhindert ein Abfallen des Luftstroms in den Aufenthaltsbereich bevor die Frischluft eine angenehme Lufttemperatur und Geschwindigkeit erreicht hat. Das maximale ΔT liegt bei 10K. Der BOR-S kann auch in VAV Systemen eingesetzt werden. Die Auslässe sind mit einem Einstellmechanismus und mit einer Differenzdruck-Messstelle ausgestattet.
- Seite 4 Produktkomponenten 1 ΔP Messanschluss 2 Einstellmechanismus in Position 1. 3 Einstellposition 8 HINWEIS: Zum Verstellen den Mechanismus, diesen an beiden Seiten nach vorne ziehen (a). In der Führung die gewünschte Einstellposition wählen (b). Mechanismus loslassen damit dieser in der gewählten Position arretiert (c).
- Seite 5 Abmessungen und Gewichte (mm)
- Seite 6 Bestellschlüssel BOR-S- Anschlussdurchmesser (mm) Oberflächebeschaffenheit SW Signalweiß (RAL9003, Glanz 30%) RALXXXX Andere RAL-Farbe Beispiel für den Bestellschlüssel BOR-S-100-SW BOR-S Durchlass, Anschlussgröße 100 mm, in RAL 9003 (Signalweiß)
- Seite 7 Luftvolumenstrom q bei verschiedenen A-bewerteten Schallleistungspegeln L 25 dB(A) 30 dB(A) 35 dB(A) Artikel m³/h m³/h m³/h BOR-S-100-SW BOR-S-125-SW BOR-S-125-OVAL BOR-S-160-SW HINWEIS: Die Betriebspunkte wurden mit offenem Regulierelement gemessen. Luftvolumenstrom q bei verschiedenen A-bewerteten Schalldruckpegeln L mit 10m Absorptionsfläche 20 dB(A)
- Seite 8 Wurfweite berechnet für eine bestimmte Luftendgeschwindigkeit x (m/s) Luftendgeschwindigkeit im Bereich von 0,1 m/s ... 1 m/s Berechnung der Wurfweite für verschiedene Luftendgeschwindigkeiten - 0,2/x BOR-S-100-SW BOR-S-125-SW Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) Position: 6 Position: 8...
- Seite 9 BOR-S-160-SW Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 50 l/s Position: 8 Position: 3 Position: 6 Position: 1 m³/h BOR-S-160-SW Wurfweite (Endgeschwindigkeit 0.2 m/s) Position: 8 Position: 1 m³/h...
- Seite 10 Installation...
- Seite 14 Messung...
- Seite 15 Transport, Lagerung und Bedienung...
- Seite 16 Abweichungen von den hierin enthaltenen technischen Spezifikationen sowie den Bedingungen sind mit dem Hersteller zu besprechen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die erforderlichen Parameter nicht beeinträchtigt. Aktuelle Informationen zu unseren Produkten finden Sie auf design.systemair.com.
- Seite 17 © Copyright Systemair Production a.s Alle Rechte vorbehalten E&OE Systemair behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sie die zuvor vereinbarten Spezifikationen nicht berühren. Übersetzung der Original-Anleitungen...
