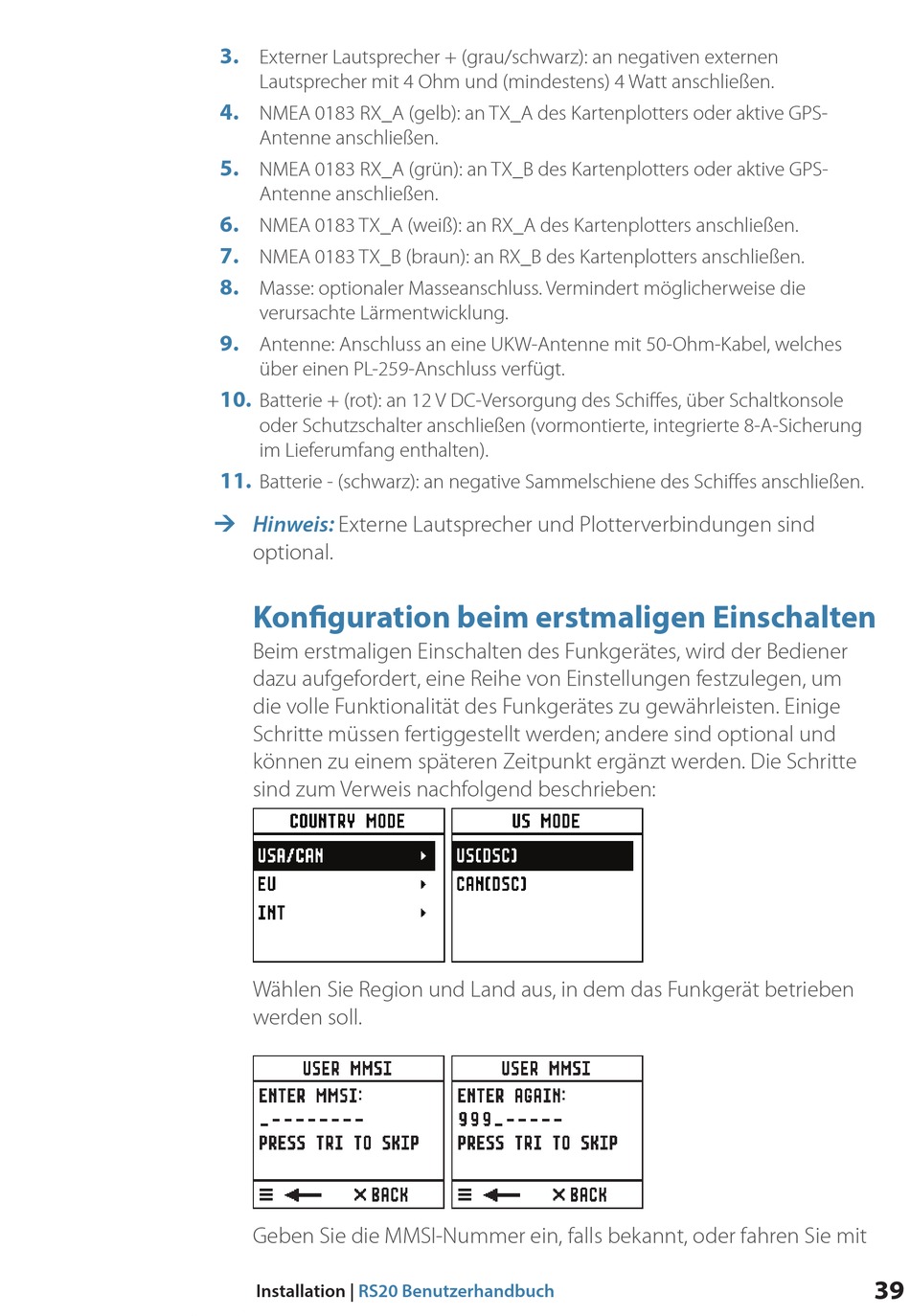

3.
Externer Lautsprecher + (grau/schwarz): an negativen externen
Lautsprecher mit 4 Ohm und (mindestens) 4 Watt anschließen.
4.
NMEA 0183 RX_A (gelb): an TX_A des Kartenplotters oder aktive GPS-
Antenne anschließen.
5.
NMEA 0183 RX_A (grün): an TX_B des Kartenplotters oder aktive GPS-
Antenne anschließen.
6.
NMEA 0183 TX_A (weiß): an RX_A des Kartenplotters anschließen.
7.
NMEA 0183 TX_B (braun): an RX_B des Kartenplotters anschließen.
8.
Masse: optionaler Masseanschluss. Vermindert möglicherweise die
verursachte Lärmentwicklung.
9.
Antenne: Anschluss an eine UKW-Antenne mit 50-Ohm-Kabel, welches
über einen PL-259-Anschluss verfügt.
10.
Batterie + (rot): an 12 V DC-Versorgung des Schiffes, über Schaltkonsole
oder Schutzschalter anschließen (vormontierte, integrierte 8-A-Sicherung
im Lieferumfang enthalten).
11.
Batterie - (schwarz): an negative Sammelschiene des Schiffes anschließen.
¼ Hinweis:
Externe Lautsprecher und Plotterverbindungen sind
optional.
Konfiguration beim erstmaligen Einschalten
Beim erstmaligen Einschalten des Funkgerätes, wird der Bediener
dazu aufgefordert, eine Reihe von Einstellungen festzulegen, um
die volle Funktionalität des Funkgerätes zu gewährleisten. Einige
Schritte müssen fertiggestellt werden; andere sind optional und
können zu einem späteren Zeitpunkt ergänzt werden. Die Schritte
sind zum Verweis nachfolgend beschrieben:
Wählen Sie Region und Land aus, in dem das Funkgerät betrieben
werden soll.
Geben Sie die MMSI-Nummer ein, falls bekannt, oder fahren Sie mit
Installation |
RS20 Benutzerhandbuch
39
