Tasteranschluss Mit Auf-/Ab-Schalter - Cherubini Rx Mini Einstellanleitungen

Sollte ein Schalter verbunden wird, stellt sich der Funkempfänger automatisch zur
Verwendung der Auf-/Ab-Steuerungen ein.

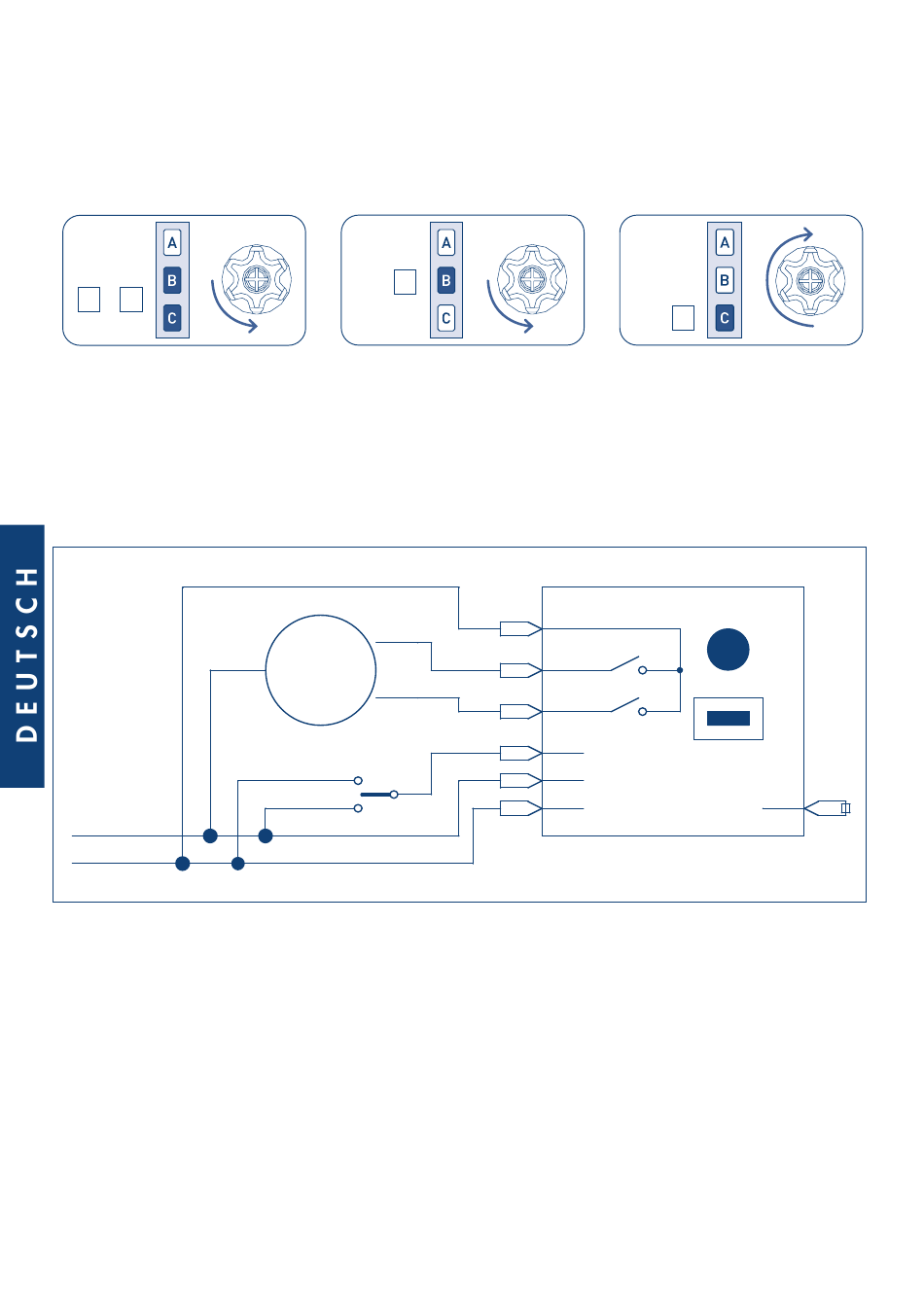

Wenn Sie einen Taster wieder im Schrittsteuerungsmodus verwenden möchten, führen Sie
die folgende Sequenz aus.
+
B C

Tasteranschluss mit Auf-/Ab-Schalter

Schließen Sie den Schalter am Eingang des Tasteranschlusses (weißer Draht) und die
beiden Schalterklemmen an Phase und den Neutralleiter der Stromversorgung an.
Neutral-220Vac
P h a s e -220Vac
B
AUF
ALLGEMEIN
AB
MOTOR
SW1
Bedienung per Funk oder verdrahteten Taster
ROT
6
GELB
5
GRÜN
4
WEISS
3
BLAU
2
BRAUN
1
48
C
2 Sek
LED PROG
PROG
ROSA
ANT
