- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 3/16...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
EINRICHTEN DES DMX................................5 BETRIEBSANWEISUNG ................................7 MASTER/SLAVE-KONFIGURATION ............................10 EINSTELLUNGEN VON FOKUS UND ZOOM ........................... 10 BETRIEB DER ADJ LED RC2 ..............................11 UC IR-FERNBEDIENUNG & AIRSTREAM IR ..........................12 4-KANAL-MODUS .................................. 12 5-KANAL-MODUS .................................. 13 6-KANAL-MODUS .................................. 13 10-KANAL-MODUS ................................ -
Seite 4: Einleitung

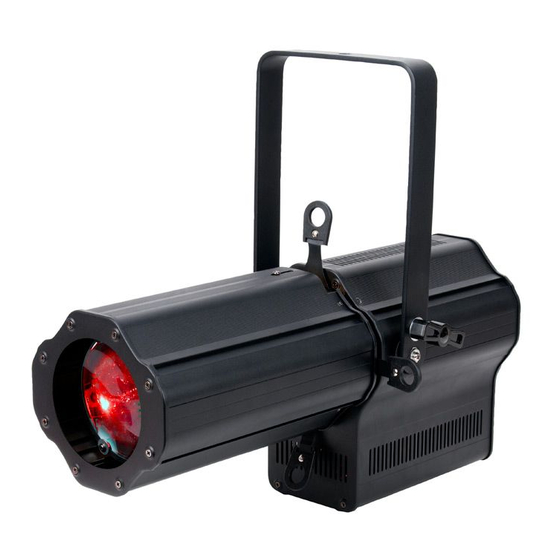

INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Encore Profile 1000 Color von ADJ Products, LLC, entschieden haben. Jeder Encore Profile 1000 Color wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTEN DES DMX Leistungsaufnahme: Der Encore Profile 1000 Color von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Betriebsanweisung
EINRICHTEN DES DMX (Fortsetzung) 5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen Geschäften erwerben. - Seite 8 BETRIEBSANWEISUNG (Fortsetzung) 7. "STRO" wird angezeigt; dies ist der Blitz-Modus. Der Blitzeffekt (Strobe) kann zwischen "00" (Blitz aus) und "15" (schnellster Blitz) eingestellt werden. Farbwechsel-Modus: 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "JUMP RUN SNAP:XX" angezeigt wird. “XX”...
- Seite 9 3. Drücken Sie zum Suchen und Auswählen des gewünschten DMX-Status die Tasten UP oder DOWN. ADJ RFC: Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotsensors verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ RC2 (separat erhältlich), der UC IR (separat erhältlich) und der Airstream IR-App ansteuern.
-
Seite 10: Master/Slave-Konfiguration
BETRIEBSANWEISUNG (Fortsetzung) 3. Sobald "GREN" erscheint, befinden Sie sich im Balance-Modus Grün. Mit den Tasten UP und DOWN regeln Sie die Sättigung dieser Farbe. 4. Sobald "BLUE" erscheint, befinden Sie sich im Balance-Modus Blau. Mit den Tasten UP und DOWN regeln Sie die Sättigung dieser Farbe. -
Seite 11: Betrieb Der Adj Led Rc2
Steuerung Ihres Encore Profile 1000 Color. Zur Steuerung des Geräts richten Sie die Fernsteuerung auf den Infrarotsensor, und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die ADJ LED RC2 verwenden zu können, aktivieren Sie zunächst den Infrarotsensor des Geräts. Für Informationen zum Aktivieren des Sensors, lesen Sie bitte die Anweisungen auf Seite 9. -
Seite 12: Uc Ir-Fernbedienung & Airstream Ir
BETRIEB DER ADJ LED RC2 (Fortsetzung) • Wenn die rote LED aufleuchtet, befinden Sie sich im 4-Kanal-Modus: • Wenn die grüne LED aufleuchtet, befinden Sie sich im 5-Kanal-Modus: • Wenn die blaue LED aufleuchtet, befinden Sie sich im 6-Kanal-Modus: • Wenn die weiße LED aufleuchtet, befinden Sie sich im 10-Kanal-Modus: •... -
Seite 13: 5-Kanal-Modus
5-KANAL-MODUS Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% WEISS 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% 6-KANAL-MODUS Kanal Wert Funktion 0 - 255... - Seite 14 10-KANAL-MODUS (Fortsetzung) Kanal Wert Funktion FARBMAKROS/PROGRAMME/AUTO RUN 0 - 255 FARBMAKRO-MODUS (Für mehr Informationen über die Tabelle mit Farbmakros, vergleichen Sie bitte die Seite 17. FARBWECHSEL-PROGRAMME 0 - 15 FARBWECHSEL 1 16 - 31 FARBWECHSEL 2 32 - 47 FARBWECHSEL 3 48 - 63 FARBWECHSEL 4 64 - 79...
-
Seite 15: 11-Kanal-Modus
11-KANAL-MODUS Kanal Wert Funktion 0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% WEISS 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% STROBE 0 - 15 LED AUS 16 - 255 STROBE LANGSAM-SCHNELL... - Seite 16 11-KANAL-MODUS (Fortsetzung) Kanal Wert Funktion FARBMAKROS/PROGRAMME/AUTO RUN FARB-FADE-PROGRAMME 0 - 15 FARB-FADE 1 16 - 31 FARB-FADE 2 32 - 47 FARB-FADE 3 48 - 63 FARB-FADE 4 64 - 79 FARB-FADE 5 80 - 95 FARB-FADE 6 96 - 111 FARB-FADE 7 112 - 127 FARB-FADE 8...
-
Seite 17: Farbmakro-Tabelle
FARBMAKRO-TABELLE DMX- DMX- Farb-Nr. RGBW-FARBINTENSITÄT Farb-Nr. RGBW-FARBINTENSITÄT WERT WERT GRÜN BLAU WEISS GRÜN BLAU WEISS Farbe 33 129-132 Farbe 1 Farbe 34 133-136 Farbe 2 Farbe 35 137-140 Farbe 3 9-12 Farbe 36 141-144 Farbe 4 13-16 Farbe 37 145-148 Farbe 5 17-20 Farbe 38... -
Seite 18: Cad-Zeichnung
CAD-ZEICHNUNG GOBO-INSTALLATION Der Encore Profile 1000 Color ist mit 4 auswechselbaren Gobos ausgestattet (siehe unten). Um ein Gobo einzubauen, schrauben Sie die Kreuzschlitzschraube am Boden der Gobo-Halterung heraus. Heben Sie vorsichtig die Gobo-Halterung mit der Seite nach oben an und schieben Sie das Gobo in Position. Schrauben Sie die Kreuzschlitzschraube wieder ein und ziehen Sie diese an. -
Seite 19: Stromzuführung Für Serienschaltung
STROMZUFÜHRUNG FÜR SERIENSCHALTUNG Mit dieser Funktion können Sie über die PowerCON-Eingangs- und -Ausgangsbuchsen die Geräte miteinander verbinden. Es können maximal 5 Geräte angeschlossen werden. Bei mehr als 5 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden. -
Seite 20: Technische Daten
TECHNISCHE DATEN Modell: Encore Profile 1000 Color Stromversorgung: 100 V ~ 240 V/50~60 Hz LEDs: 1 x 120 W, RGBW 4-in-1 COB-LED Abstrahlwinkel: 12-30 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 144 W Stromzuführung für Serienschaltung: maximal 5 Geräte Sicherung: Gewicht: 19 lbs./ 8,5 kg... -
Seite 21: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie. Sie verbietet unter anderem den Einsatz von sechs Stoffen: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE). -
Seite 22: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE-Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar mit dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. -
Seite 23: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Encore Profile 1000 Color Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Encore Profile 1000 Color Bedienungsanleitung Seite 24...
