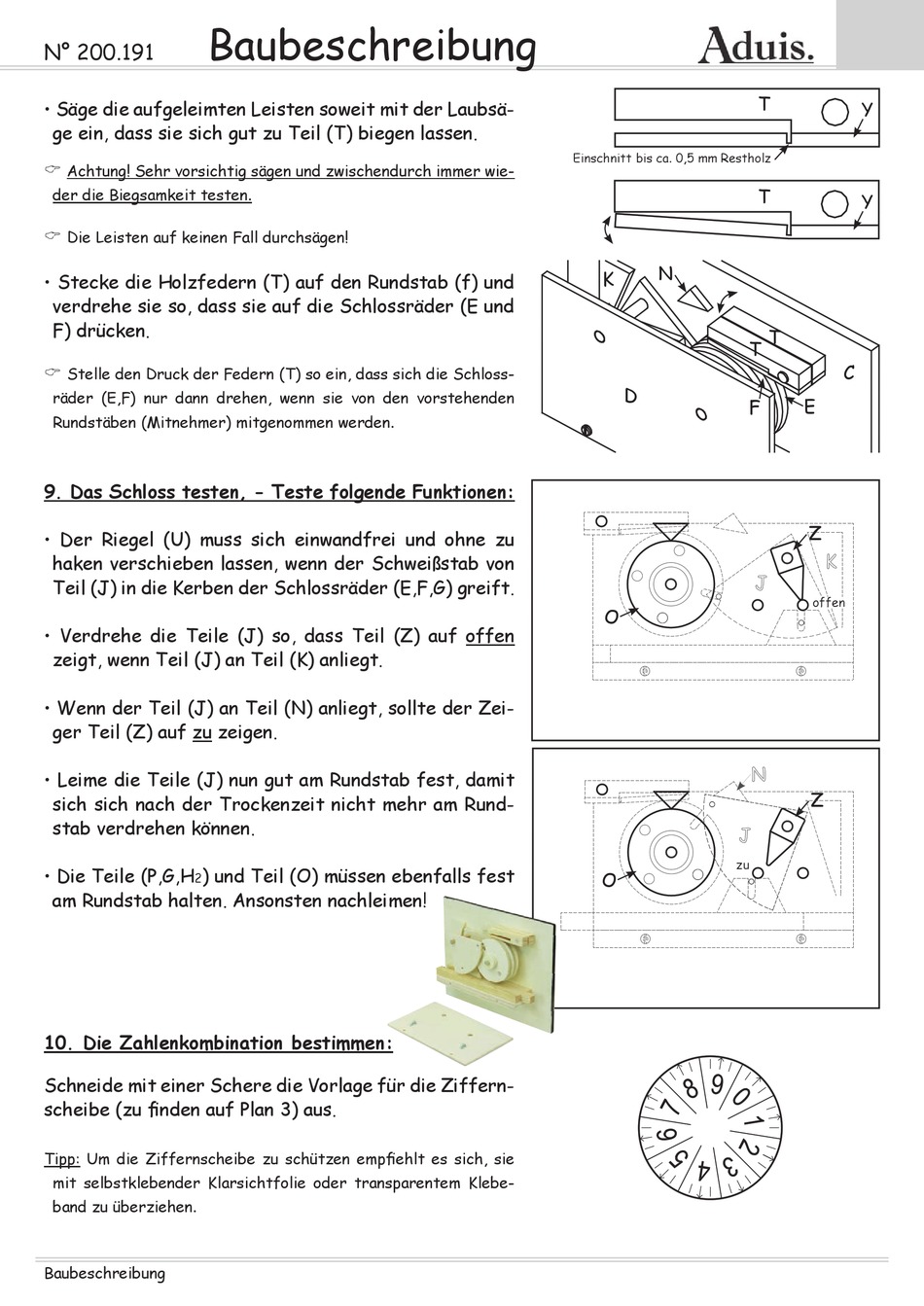

Baubeschreibung
N° 200.191
• Säge die aufgeleimten Leisten soweit mit der Laubsä-
ge ein, dass sie sich gut zu Teil (T) biegen lassen.
Achtung! Sehr vorsichtig sägen und zwischendurch immer wie-
der die Biegsamkeit testen.
Die Leisten auf keinen Fall durchsägen!
• Stecke die Holzfedern (T) auf den Rundstab (f) und
verdrehe sie so, dass sie auf die Schlossräder (E und
F) drücken.
Stelle den Druck der Federn (T) so ein, dass sich die Schloss-
räder (E,F) nur dann drehen, wenn sie von den vorstehenden
Rundstäben (Mitnehmer) mitgenommen werden.
9. Das Schloss testen, - Teste folgende Funktionen:
• Der Riegel (U) muss sich einwandfrei und ohne zu
haken verschieben lassen, wenn der Schweißstab von
Teil (J) in die Kerben der Schlossräder (E,F,G) greift.
• Verdrehe die Teile (J) so, dass Teil (Z) auf offen
zeigt, wenn Teil (J) an Teil (K) anliegt.
• Wenn der Teil (J) an Teil (N) anliegt, sollte der Zei-
ger Teil (Z) auf zu zeigen.
• Leime die Teile (J) nun gut am Rundstab fest, damit
sich sich nach der Trockenzeit nicht mehr am Rund-
stab verdrehen können.
• Die Teile (P,G,H
) und Teil (O) müssen ebenfalls fest
2
am Rundstab halten. Ansonsten nachleimen!
10. Die Zahlenkombination bestimmen:
Schneide mit einer Schere die Vorlage für die Ziffern-
scheibe (zu fi nden auf Plan 3) aus.
Tipp: Um die Ziffernscheibe zu schützen empfi ehlt es sich, sie
mit selbstklebender Klarsichtfolie oder transparentem Klebe-
band zu überziehen.
Baubeschreibung
Einschnitt bis ca. 0,5 mm Restholz
N
K
D
O
zu
O
T
Y
T
Y
T
T
C
F
E
Z
offen
Z
