Baubeschreibung
N° 200.191

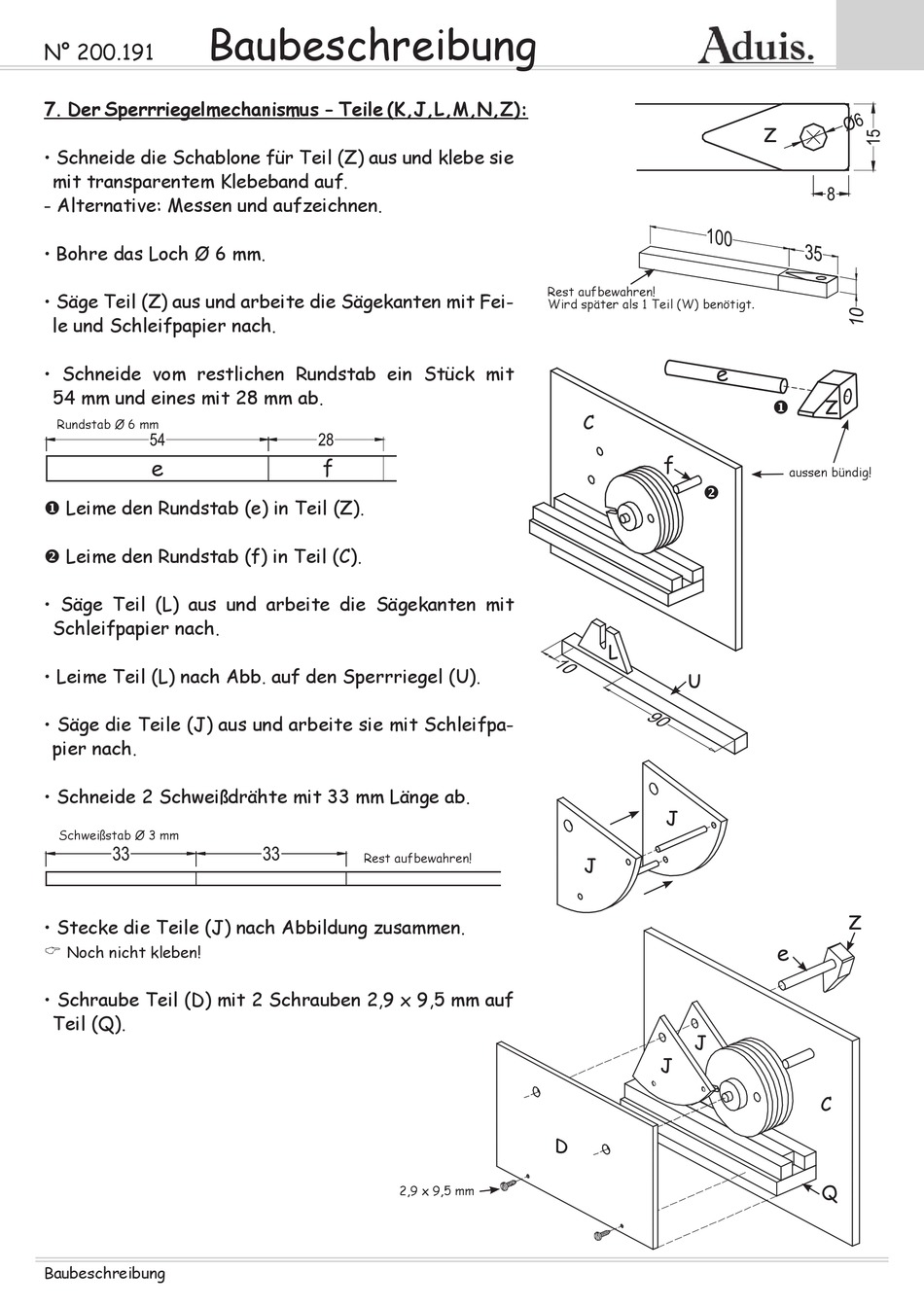

7. Der Sperrriegelmechanismus - Teile (K,J,L,M,N,Z):
• Schneide die Schablone für Teil (Z) aus und klebe sie
mit transparentem Klebeband auf.
- Alternative: Messen und aufzeichnen.
• Bohre das Loch Ø 6 mm.
• Säge Teil (Z) aus und arbeite die Sägekanten mit Fei-
le und Schleifpapier nach.
• Schneide vom restlichen Rundstab ein Stück mit
54 mm und eines mit 28 mm ab.
Rundstab Ø 6 mm
e
Leime den Rundstab (e) in Teil (Z).
Leime den Rundstab (f) in Teil (C).
• Säge Teil (L) aus und arbeite die Sägekanten mit
Schleifpapier nach.
• Leime Teil (L) nach Abb. auf den Sperrriegel (U).
• Säge die Teile (J) aus und arbeite sie mit Schleifpa-
pier nach.
• Schneide 2 Schweißdrähte mit 33 mm Länge ab.
Schweißstab Ø 3 mm
• Stecke die Teile (J) nach Abbildung zusammen.
Noch nicht kleben!
• Schraube Teil (D) mit 2 Schrauben 2,9 x 9,5 mm auf
Teil (Q).
Baubeschreibung
f
Rest aufbewahren!
2,9 x 9,5 mm
Rest aufbewahren!
Wird später als 1 Teil (W) benötigt.
e
C
f
L
U
J
J
J
J
D
Z
Z
aussen bündig!
Z
e
C
Q
