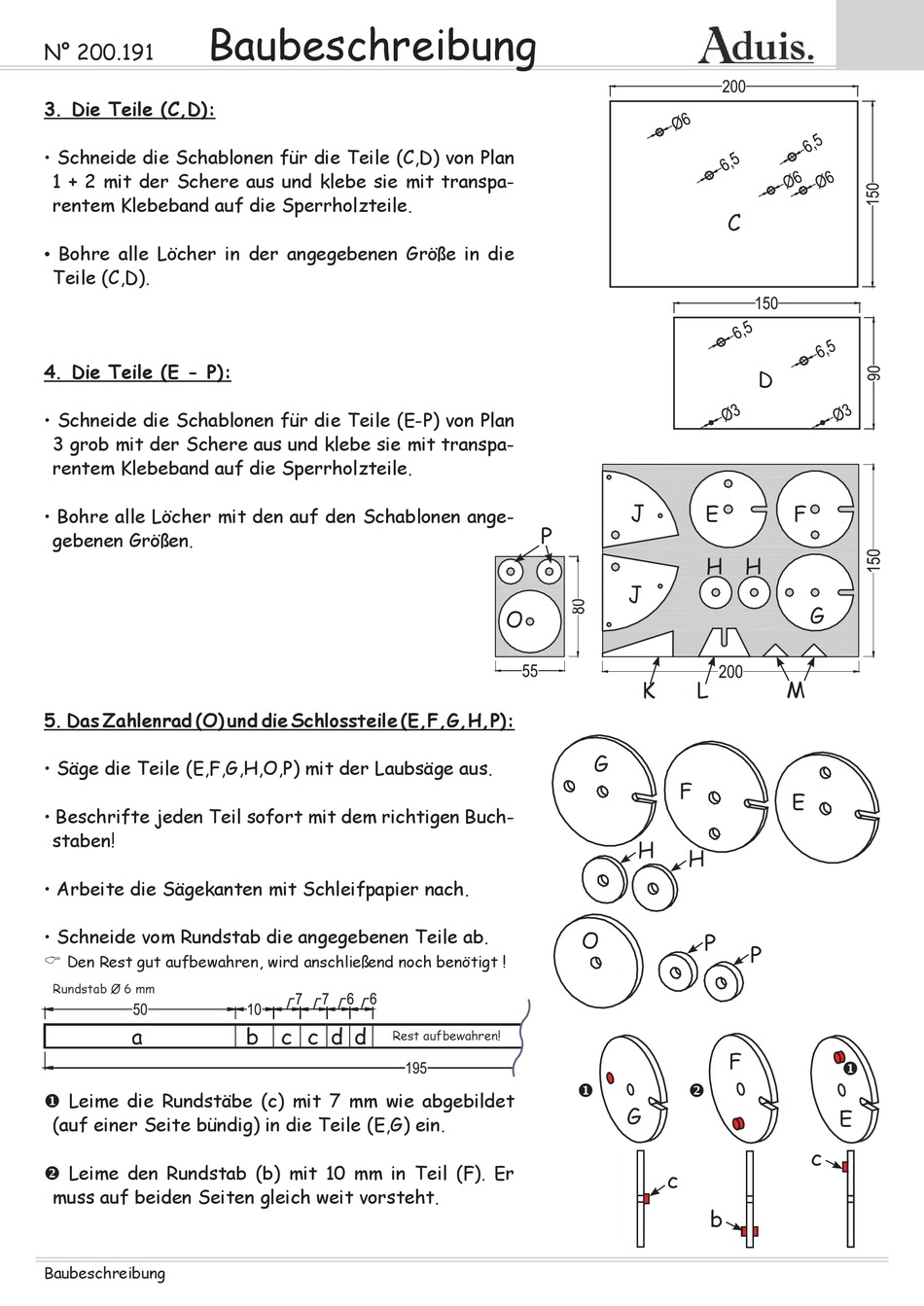

Baubeschreibung
N° 200.191
3. Die Teile (C,D):
• Schneide die Schablonen für die Teile (C,D) von Plan
1 + 2 mit der Schere aus und klebe sie mit transpa-
rentem Klebeband auf die Sperrholzteile.
• Bohre alle Löcher in der angegebenen Größe in die
Teile (C,D).
4. Die Teile (E - P):
• Schneide die Schablonen für die Teile (E-P) von Plan
3 grob mit der Schere aus und klebe sie mit transpa-
rentem Klebeband auf die Sperrholzteile.
• Bohre alle Löcher mit den auf den Schablonen ange-
gebenen Größen.
5. Das Zahlenrad (O) und die Schlossteile (E,F,G,H,P):
• Säge die Teile (E,F,G,H,O,P) mit der Laubsäge aus.
• Beschrifte jeden Teil sofort mit dem richtigen Buch-
staben!
• Arbeite die Sägekanten mit Schleifpapier nach.
• Schneide vom Rundstab die angegebenen Teile ab.
Den Rest gut aufbewahren, wird anschließend noch benötigt !
Rundstab Ø 6 mm
a
Leime die Rundstäbe (c) mit 7 mm wie abgebildet
(auf einer Seite bündig) in die Teile (E,G) ein.
Leime den Rundstab (b) mit 10 mm in Teil (F). Er
muss auf beiden Seiten gleich weit vorsteht.
Baubeschreibung
b c
c d d
Rest aufbewahren!
J
P
J
O
K
G
F
H
O
G
c
C
D
E
F
H
H
G
L
M
E
H
P
P
F
E
c
b
