Baubeschreibung
N° 200.191

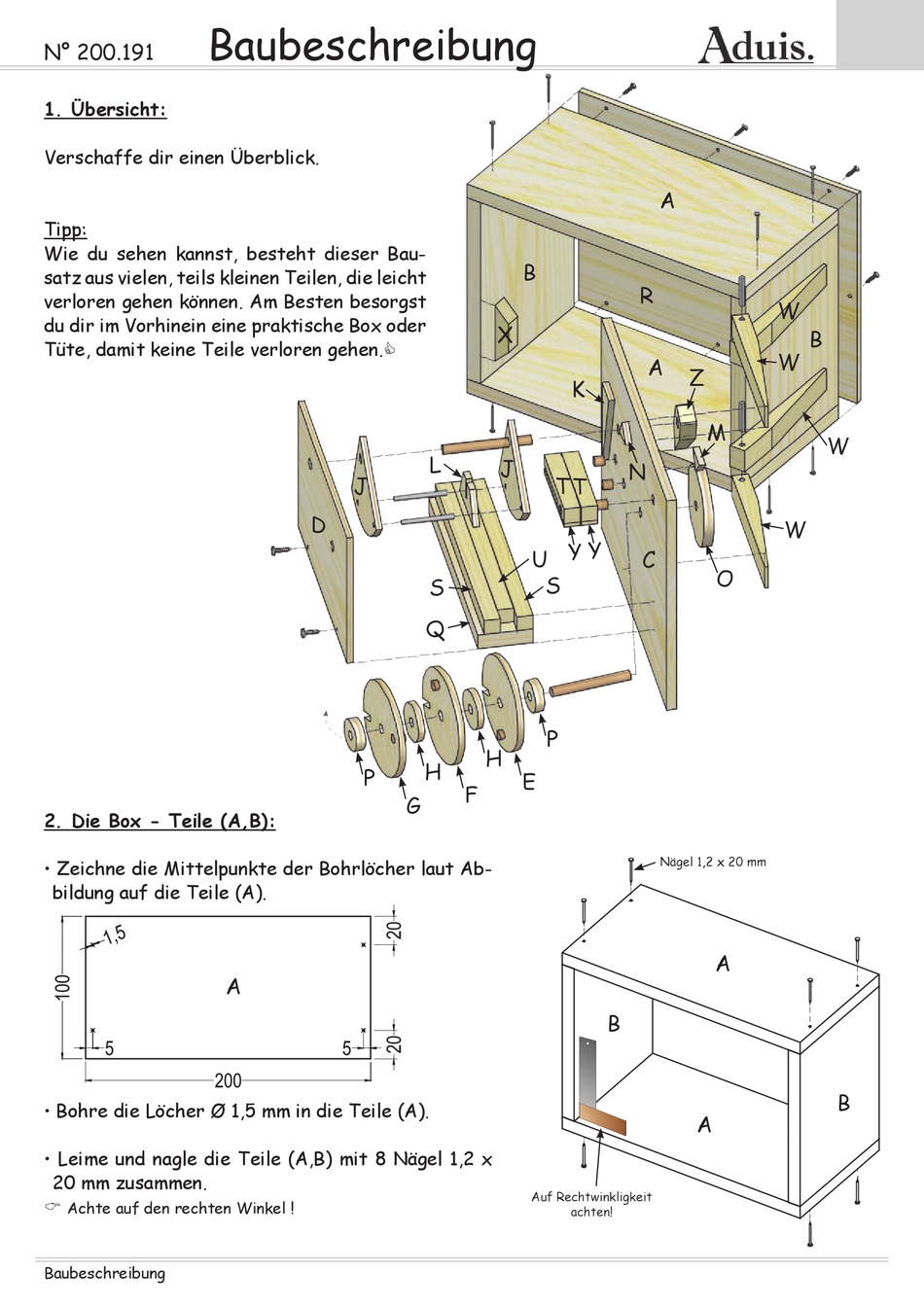

1. Übersicht:
Verschaffe dir einen Überblick.
Tipp:
Wie du sehen kannst, besteht dieser Bau-
satz aus vielen, teils kleinen Teilen, die leicht
verloren gehen können. Am Besten besorgst
du dir im Vorhinein eine praktische Box oder
Tüte, damit keine Teile verloren gehen.
2. Die Box - Teile (A,B):
• Zeichne die Mittelpunkte der Bohrlöcher laut Ab-
bildung auf die Teile (A).
• Bohre die Löcher Ø 1,5 mm in die Teile (A).
• Leime und nagle die Teile (A,B) mit 8 Nägel 1,2 x
20 mm zusammen.
Achte auf den rechten Winkel !
Baubeschreibung
J
D
P
A
B
X
K
L
J
T T
Y Y
U
S
S
Q
P
H
H
E
F
G
Auf Rechtwinkligkeit
achten!
A
R
W
W
A
Z
M
N
C
O
Nägel 1,2 x 20 mm
A
B
A
B
W
W
B
