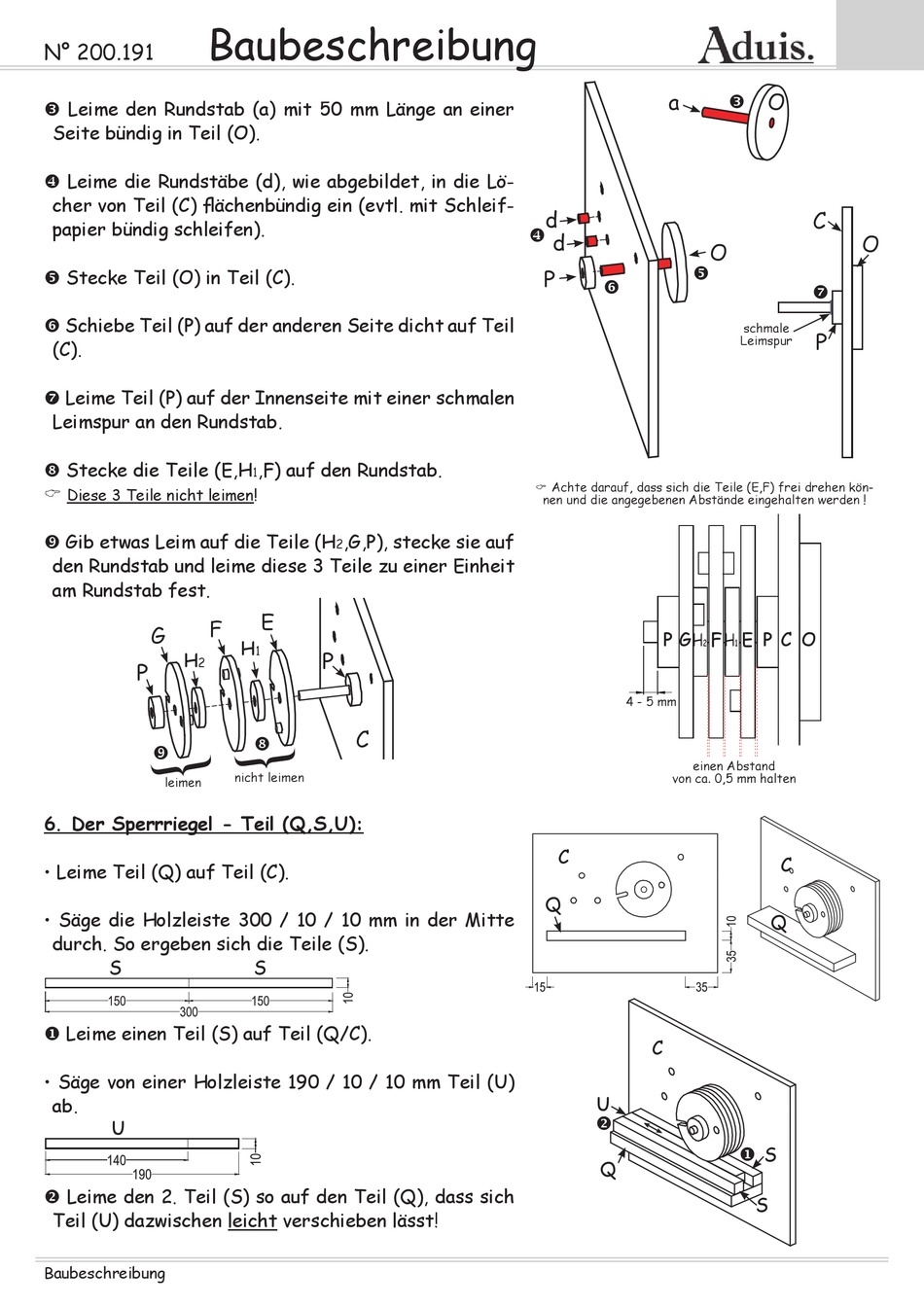

Baubeschreibung
N° 200.191
Leime den Rundstab (a) mit 50 mm Länge an einer
Seite bündig in Teil (O).
Leime die Rundstäbe (d), wie abgebildet, in die Lö-
cher von Teil (C) fl ächenbündig ein (evtl. mit Schleif-
papier bündig schleifen).
Stecke Teil (O) in Teil (C).
Schiebe Teil (P) auf der anderen Seite dicht auf Teil
(C).
Leime Teil (P) auf der Innenseite mit einer schmalen
Leimspur an den Rundstab.
Stecke die Teile (E,H
Diese 3 Teile nicht leimen!
Gib etwas Leim auf die Teile (H
den Rundstab und leime diese 3 Teile zu einer Einheit
am Rundstab fest.
F
G
H
2
P
leimen
6. Der Sperrriegel - Teil (Q,S,U):
• Leime Teil (Q) auf Teil (C).
• Säge die Holzleiste 300 / 10 / 10 mm in der Mitte
durch. So ergeben sich die Teile (S).
S
Leime einen Teil (S) auf Teil (Q/C).
• Säge von einer Holzleiste 190 / 10 / 10 mm Teil (U)
ab.
U
Leime den 2. Teil (S) so auf den Teil (Q), dass sich
Teil (U) dazwischen leicht verschieben lässt!
Baubeschreibung
,F) auf den Rundstab.
1
,G,P), stecke sie auf
2
E
H
1
P
C
nicht leimen
S
a
d
d
P
Achte darauf, dass sich die Teile (E,F) frei drehen kön-
nen und die angegebenen Abstände eingehalten werden !
P
G
H
2
4 - 5 mm
einen Abstand
von ca. 0,5 mm halten
C
Q
C
U
Q
O
C
O
O
schmale
P
Leimspur
F
E
P
C
O
H
1
C
Q
S
S
