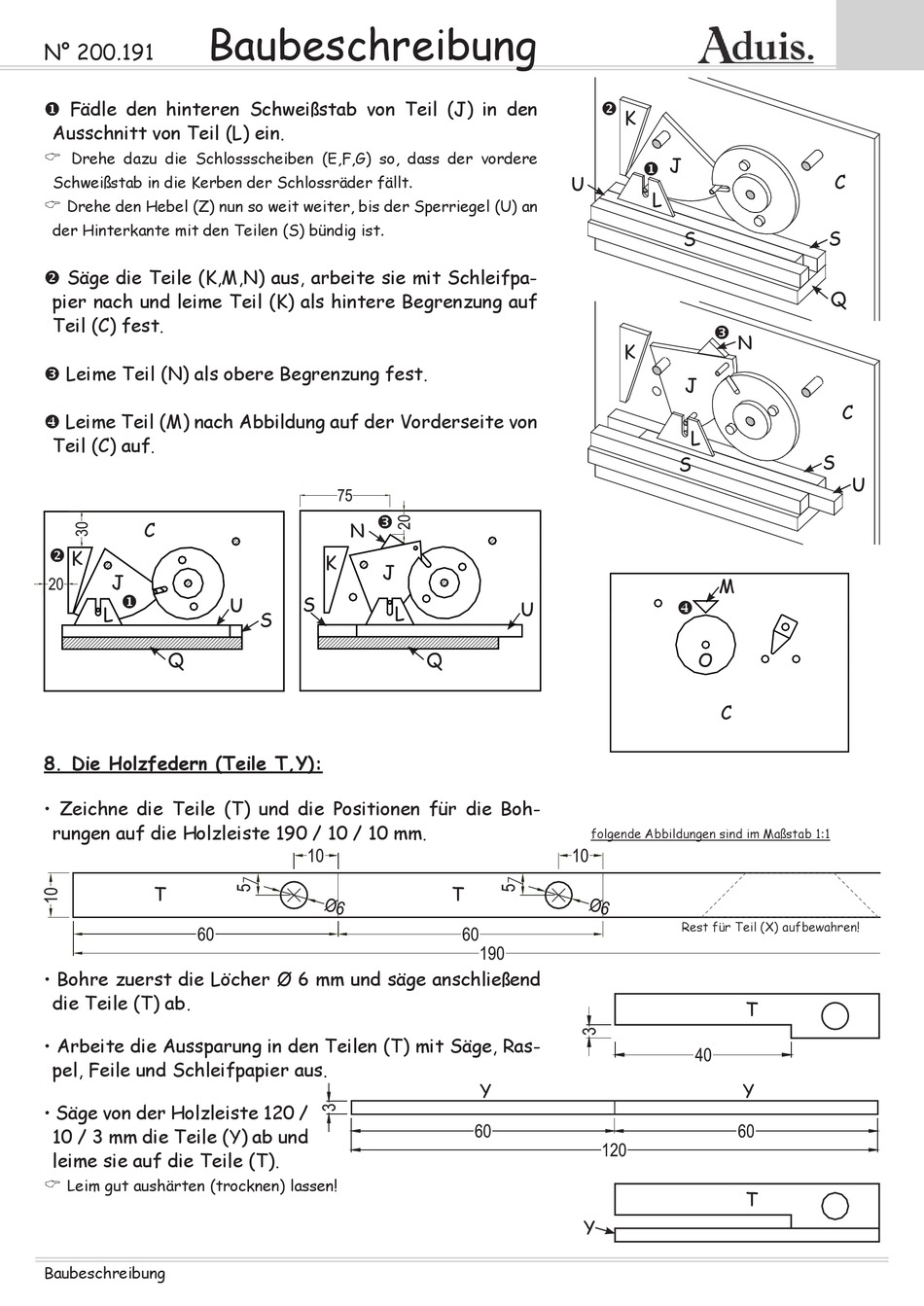

Baubeschreibung
N° 200.191
Fädle den hinteren Schweißstab von Teil (J) in den
Ausschnitt von Teil (L) ein.
Drehe dazu die Schlossscheiben (E,F,G) so, dass der vordere
Schweißstab in die Kerben der Schlossräder fällt.
Drehe den Hebel (Z) nun so weit weiter, bis der Sperriegel (U) an
der Hinterkante mit den Teilen (S) bündig ist.
Säge die Teile (K,M,N) aus, arbeite sie mit Schleifpa-
pier nach und leime Teil (K) als hintere Begrenzung auf
Teil (C) fest.
Leime Teil (N) als obere Begrenzung fest.
Leime Teil (M) nach Abbildung auf der Vorderseite von
Teil (C) auf.
C
K
J
L
Q
8. Die Holzfedern (Teile T,Y):
• Zeichne die Teile (T) und die Positionen für die Boh-
rungen auf die Holzleiste 190 / 10 / 10 mm.
T
• Bohre zuerst die Löcher Ø 6 mm und säge anschließend
die Teile (T) ab.
• Arbeite die Aussparung in den Teilen (T) mit Säge, Ras-
pel, Feile und Schleifpapier aus.
• Säge von der Holzleiste 120 /
10 / 3 mm die Teile (Y) ab und
leime sie auf die Teile (T).
Leim gut aushärten (trocknen) lassen!
Baubeschreibung
N
K
J
S
U
L
S
U
U
Q
folgende Abbildungen sind im Maßstab 1:1
T
Y
Y
K
J
L
S
N
K
J
L
S
M
O
C
Rest für Teil (X) aufbewahren!
T
Y
T
C
S
Q
C
S
U
