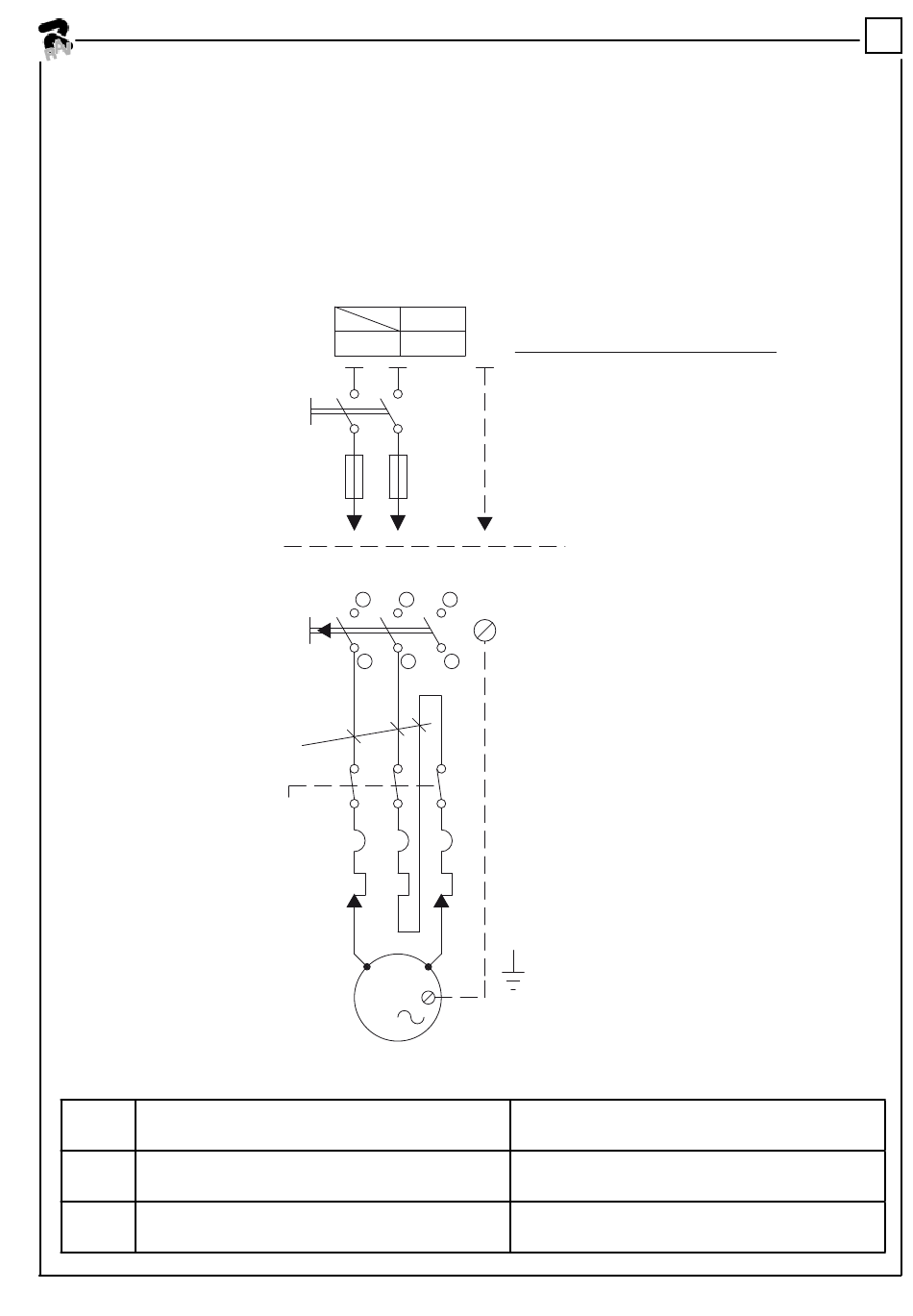

11. IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore
11. ELEKTROANLAGE
Netzanschluß nur durch Elektrofachkräfte
11. ESQUEMA ELECTRICO
La instalación tiene que efectuarse por el utilizador
nero 2.5mmq
Q1
INTERRUTTORE AUTOMATICO MAGNETOTERMICO
9-14A
M
MOTORE
IG
INTERRUTTORE GENERALE COMANDO SALITA
MONOFASE
V
230
Hz
F
50/60
16 A
1
0
F
1
1
3
5
0
IG
2
4
6
Q1
M
1
0484-M015-2
11. ELECTRICAL INSTALLATION
This installation is to be carried out by the user.
11. INSTALLATION ÈLECTRIQUE
L'installation doit être effectée par l'usager
MONOFASE
CAVO ALIMENTAZIONE 2P+TERRA x 2,5mmq
PE
MAGNET-THERMAL AUTOMATIC SWITCH 9-14A
MOTOR
MAIN SWITCH
