BOREAL – BXPLAFLED03
RGBIC LED ceiling light – User manual
Technical specifications
Rated power: 52,2W
Power: 72W
Input voltage: 170-265V / 50-60Hz
Luminous flux: 5.600 modular lm
Energy efficiency class: F
LED color: RGBIC + CCT
Light temperature: 3.000K - 6.500K
CRI index: 80
Number of LEDs: 75
Lifespan: 30.000h
Lightning angle: 120°
Protection rating: IP42 (dust and water drops proof)
Operating temperature: -20°C to +60°C
Dimensions: 38,5 cm diameter x 6,7 cm thick
Weight: 640 g
Material: Acrylic + Metal
Connectivity: Bluetooth 4.0
Compatibility: Android 4.4 / iOS 9.0 and later versions
App: iLink
In the box
1 x LED ceiling light
1 x Remote control (works with 2 x AAA batteries, not
included)
4 x Screws
4 x Wall plugs
1 x Manual

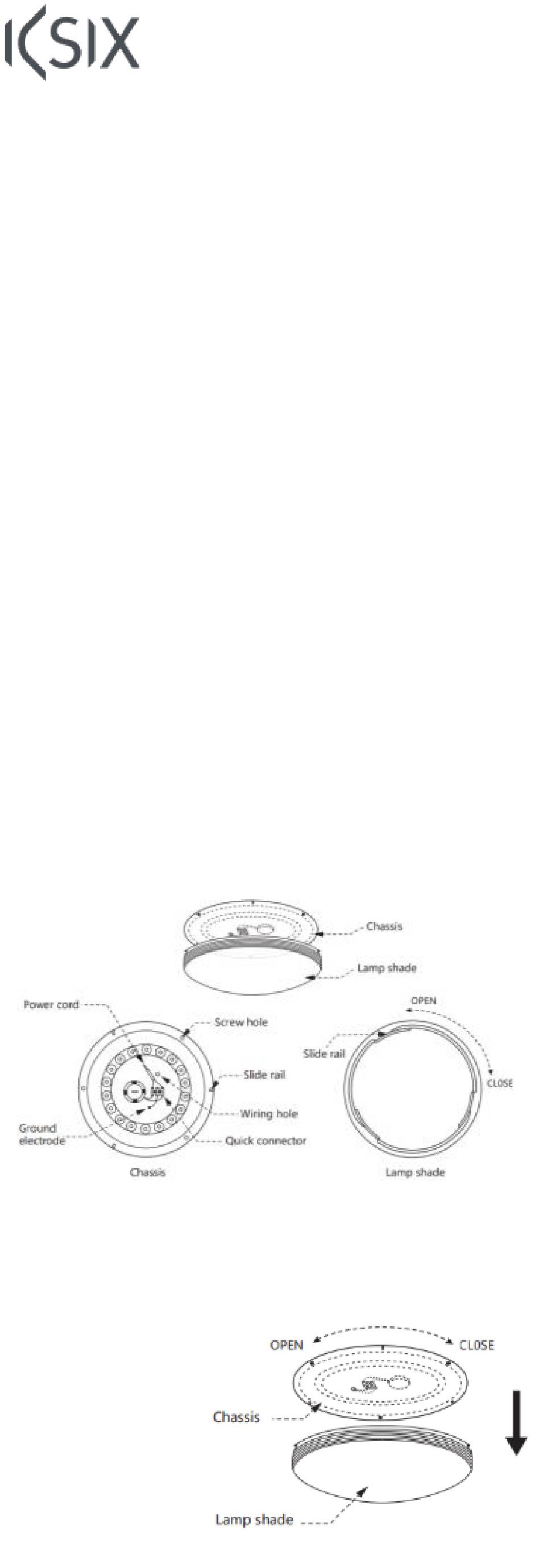

Product parts
Installation method
To install the LED ceiling light, stick to the following
instructions:
1. Rotate the
upper part of the
ceiling light to
the left to
separate it from
the lampshade.
Pull the chassis
upwards.
ENGLISH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KSIX BOREAL
Inhaltszusammenfassung für KSIX BOREAL
- Seite 1 ENGLISH BOREAL – BXPLAFLED03 RGBIC LED ceiling light – User manual Technical specifications Rated power: 52,2W Power: 72W Input voltage: 170-265V / 50-60Hz Luminous flux: 5.600 modular lm Energy efficiency class: F LED color: RGBIC + CCT Light temperature: 3.000K - 6.500K...
-
Seite 2: Download The App
Do not install the product on top of high-heat objects or in a wet place. Download the app The Boreal LED ceiling light compatible app is called iLink. There are two ways to download it: -Tap here to download the iLink app from Google Play or App Store. - Seite 3 3. Tap on the Bluetooth connection. 4. Once inside, tap on the magnifying glass icon to start searching for the device. The device will appear as “iLink”. Tap on it to complete the pairing. Troubleshooting: If the app cannot find the device, power off the panel and then on again.
- Seite 4 -CCT whites’ control Tap on the flame icon on the bottom of your screen to access the CCT whites' control. From here, you will be able to adjust the whites color temperature, as well as the brightness. You will also be able to choose from a variety of preset color features.
-
Seite 5: Remote Control
-Shaker Access the shaker function by tapping on the upper right icon showing a hand with a phone. Once you have accessed it, this function allows you to change colors and patterns by just shaking your phone. Remote control The ceiling light includes a remote control to also be able to make use of the panel without the need of a phone. -
Seite 6: Maintenance Recommendations
Maintenance recommendations • Regularly clean the product with a dry cloth. The product must be disconnected or switched on when you clean it. • Keep the connectors and/or ports free from dust, lint, etc. to prevent improper connections. • Avoid breaking the device. Do not put objects over it or bend it too strong. ... - Seite 7 will never be liable for any function, communication and connection failure between the product and Bluetooth enabled devices. Electronic and electrical devices disposal This symbol indicates that electrical and electronic equipment is to be collected separately. • This product is designated for separate collection at an appropriate collection point.
-
Seite 8: Especificaciones Técnicas
ESPAÑOL BOREAL – BXPLAFLED03 Plafón LED RGBIC – Manual de usuario Especificaciones técnicas Potencia nominal: 52,2W Potencia máxima de salida: 72W Voltaje de entrada: 170-265V / 50-60Hz Flujo luminoso: 5.600 lm modulares Clase de eficiencia energética: F Color LED: RGBIC + CCT Temperatura de la luz: 3.000K –... - Seite 9 No instales el producto sobre objetos calientes ni en lugares húmedos. Descarga de la aplicación La aplicación compatible con el plafón LED Boreal se llama iLink. Hay dos formas de descargarla: -Pulsa aquí para descargar la aplicación iLink desde Google Play o App Store.
- Seite 10 Emparejamiento de dispositivos iOS / Android Para completar el emparejamiento, el plafón debe estar correctamente instalada y encendido. 1. En primer lugar, asegúrate de tener activado el Bluetooth en tu smartphone. 2. Accede a la aplicación iLink. Una vez dentro, pulsa sobre el botón de menú...
- Seite 11 Uso de la aplicación La aplicación iLink es muy sencilla e intuitiva de usar. Como se ha indicado anteriormente, asegúrate de aceptar todos los permisos que aparecen para utilizar todas las funciones de la aplicación. -Control RGBIC Pulsa sobre el icono de la lámpara que verás en la parte inferior izquierda para...
-
Seite 12: Control Remoto
-Programación Para programar temporizadores, pulsa el botón de menú situado en la esquina superior izquierda. A continuación, pulsa en Programar Temporizador. Una vez dentro, activa la opción de Luz Automática pulsando sobre el botón a la derecha. A continuación, podrás elegir la hora de encendido y apagado del plafón. -
Seite 13: Información De Seguridad
Pulsa este botón para aumentar la temperatura de color blanco del plafón. 9. Opciones de brillo: Pulsa este botón para elegir entre el 25, 50 y 100% de brillo del plafón. 10. Opciones de temperatura de color: Pulsa cualquiera de los botones para establecer una temperatura de blanco diferente. - Seite 14 • producto dispositivos objetos incompatibles. • No desmonte ni modifique el producto. Estas acciones invalidan la garantía. Nota Legal Por medio de la presente Atlantis Internacional, S.L, declara que este producto cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 2014/53/CE.
-
Seite 15: Spécifications Techniques
FRANÇAIS BOREAL – BXPLAFLED03 Plafonnier LED RGBIC – Manuel d’utilisateur Spécifications techniques Puissance nominale : 52,2W Puissance de sortie maximale : 72W Tension d’entrée : 170-265V / 50-60Hz Flux lumineux : 5.600 lm modulaires Classe d’efficacité énergétique : F Couleur LED : RGBIC + CCT Température de la lumière : 3.000K –... - Seite 16 électrique. N’installez pas le produit au-dessus d’objets à forte chaleur ou dans un endroit humide. Télécharger l’application L’application compatible avec le plafonnier LED Boreal s’appelle iLink. Il y a deux façons de la télécharger : -Tapez ici pour télécharger l’application iLink à partir de Google Play ou de l’App Store.
-
Seite 17: Utilisation De L'application
3. Tapez sur la connexion Bluetooth. 4. Une fois à l’intérieur, tapez sur l’icône de la loupe pour commencer à rechercher l’appareil. L’appareil apparaîtra sous le nom "iLink". Tapez dessus pour terminer l’appairage. Résolution des problèmes : Si l’application ne trouve pas l’appareil, éteignez le panneau et rallumez-le. - Seite 18 -Contrôle des blancs CCT Tapez sur l’icône de la flamme en bas de votre écran pour accéder au contrôle des blancs CCT. À partir de là, vous pourrez régler la température de couleur des blancs, ainsi que la luminosité. Vous pourrez également choisir parmi une variété...
- Seite 19 -Shaker Accédez à la fonction Shaker en tapant sur l’icône en haut à droite représentant une main avec un téléphone. Une fois que vous y avez accédé, cette fonction vous permet de changer de couleur et de motif en secouant simplement votre téléphone.
-
Seite 20: Informations De Sécurité
• N'installez pas la lampe sur des plafonds instables ou dangereux. • Ne pas couvrir la lampe avec des couvertures ou des objets similaires. • Ne manipulez pas l'ampoule ou tout autre composant de la lampe pour l'installer, la réparer ou la tester, sauf si vous êtes un électricien qualifié. -
Seite 21: Mentions Légales
Mentions légales Atlantis Internacional, S.L., déclare que ce produit est conforme aux exigences essentielles et à tout autre règlement applicable ou réglementaire en vertu de la directive 2014/53/CE. Les fonctions et caractéristiques décrites dans ce manuel sont basées sur des tests effectués par Atlantis Internacional S.L. -
Seite 22: Einbauverfahren
DEUTSCH BOREAL – BXPLAFLED03 LED-RGBIC-Deckenleuchte– Benutzerhandbuch Technische Spezifikationen Nennleistung: 52,2W Maximale Ausgangsleistung: 72W Eingangsspannung: 170-265V / 50-60Hz Lichtstrom: 5.600 Modulare lm Energie-Effizienzklasse: F LED-Farbe: RGBIC + CCT Lichttemperatur: 3.000K – 6.500K CRI-Index: 80 Anzahl der LEDs: 75 Lebensdauer: 30.000h Beleuchtungswinkel: 120°... - Seite 23 Stromnetz angeschlossen ist. Stellen Sie das Gerät nicht auf heisse Gegenstände oder in feuchten Räumen auf. Laden Sie die App herunter Die mit dem Boreal LED-Deckenleuchte kompatible App heisst iLink. Es gibt zwei Möglichkeiten, sie herunterzuladen: -Tippen Sie hier, um die iLink-App von Google Play oder dem App Store herunterzuladen.
- Seite 24 3. Tippen Sie auf die Bluetooth- Verbindung. 4. Tippen Sie auf das Lupensymbol, um die Suche nach dem Gerät zu starten. Das Gerät wird als “iLink“ angezeigt. Tippen Sie auf das Gerät, um die Kopplung abzuschließen. Problemlösung: Wenn die App das Gerät nicht finden kann, schalten Sie die Deckenleuchte aus und dann wieder ein.
- Seite 25 -Kontrolle der CCT-Weißen Tippen Sie auf das Flammensymbol am unteren Rand des Bildschirms, um auf die Kontrolle der CCT- Weißen zuzugreifen. Von hier aus können Sie die Farbtemperatur und die Helligkeit des Weiß lichtes einstellen. Außerdem können Sie aus einer Reihe von voreingestellten Farbfunktionen...
-
Seite 26: Fernbedienung
-Shaker Um die Shaker Funktion aufzurufen, tippen Sie auf das Symbol oben rechts, das eine Hand mit einem Telefon zeigt. Sobald Sie darauf zugreifen, können Sie mit dieser Funktion Farben und Muster ändern, indem Sie Ihr Telefon einfach schütteln. Fernbedienung Deckenleuchte einer Fernbedienung... -
Seite 27: Sicherheitshinweise
• Installieren Sie die Leuchte nicht an instabilen oder unsicheren Decken. • Decken Sie die Leuchte nicht mit Decken oder ähnlichen Gegenständen ab. • Fassen Sie den Lampenkolben oder ein anderes Bauteil der Leuchte bei der Installation, Reparatur oder Prüfung nur durch eine Elektrofachkraft an. - Seite 28 geeigneten Sammelstelle bestimmt. Nicht als Hausmüll entsorgen. • Wenn das Gerät Batterien verwendet, müssen diese aus Gerät entfernt einer entsprechenden Sammelstelle entsorgt werden. Wenn die Batterien nicht entfernt werden können, versuchen Sie nicht, dies selbst zu tun, da es von einem qualifizierten Fachmann durchgeführt werden muss.
-
Seite 29: Specifiche Tecniche
ITALIANO BOREAL – BXPLAFLED03 Plafoniera LED RGBIC – Manuale d’uso Specifiche tecniche Potenza nominale: 52,2W Potenza massima di uscita: 72W Tensione di ingresso: 170-265V / 50-60Hz Flusso luminoso: 5.600 lm modulari Classe di efficienza energetica: F Colore LED: RGBIC + CCT Temperatura della luce: 3.000K –... - Seite 30 Non installare il prodotto su oggetti ad alto calore o in luoghi umidi. Scaricare l’app L’applicazione compatibile con la plafoniera LED Boreal si chiama iLink. È possibile scaricarla in due modi: -Toccare qui per scaricare l’app iLink da Google Play o App Store.
- Seite 31 3. Toccare la connessione Bluetooth. 4. Una volta all’interno, toccare l’icona della lente d’ingrandimento per avviare la ricerca del dispositivo. Il dispositivo apparirà come “iLink”. Toccarlo per completare l’accoppiamento. Risoluzione dei problemi: Se l’applicazione non trova il dispositivo, spegnere e riaccendere la plafoniera. Assicurarsi che il Bluetooth dello smartphone sia attivo e accettare tutte le autorizzazioni richieste dall’applicazione.
- Seite 32 -Controllo dei bianchi CCT Toccare l’icona della fiamma nella parte inferiore dello schermo per accedere al controllo dei bianchi CCT. Da qui è possibile regolare la temperatura del colore dei bianchi e la luminosità. È inoltre possibile scegliere tra una serie di caratteristiche cromatiche preimpostate.
- Seite 33 -Shaker Per accedere alla funzione Shaker, toccare l’icona in alto a destra che mostra una mano con un telefono. Una volta acceduta, questa funzione consente di cambiare colori e motivi semplicemente scuotendo il telefono. Telecomando La plafoniera è dotata di un telecomando che consente di utilizzare la plafoniera senza l'ausilio di un telefono cellulare.
- Seite 34 possibili danni scosse elettriche simili. - Non installare la lampada su soffitti instabili o pericolanti. - Non coprire la lampada con coperte o oggetti simili. maneggiare lampadina qualsiasi altro componente della lampada per l'installazione, la riparazione o il collaudo se non da parte di un elettricista qualificato. Il collegamento dei cavi deve essere conforme alla norma elettrica IEE o a qualsiasi altra norma nazionale valida in vigore...
- Seite 35 la salute degli esseri umani e per l’ambiente che potrebbero derivare da uno smaltimento sbagliato. • Il prezzo finale di questo prodotto comprende il costo necessario per la corretta gestione ambientale dei rifiuti da esso derivati. • Per maggiori informazioni, contattare il rivenditore o le autorità...
-
Seite 36: Especificações Técnicas
PORTUGUÊS BOREAL – BXPLAFLED03 Lâmpada de teto LED RGBIC – Manual do utilizador Especificações técnicas Potência nominal: 52,2W Potência máxima de saída: 72W Tensão de entrada: 170-265V / 50-60Hz Fluxo luminoso: 5.600 lm modulares Classe de eficiência energética: F Cor LED: RGBIC + CCT Temperatura da luz: 3.000K –... - Seite 37 Descarregar a aplicação A aplicação compatível com a lâmpada de teto LED Boreal chama-se iLink. Existem duas formas de a descarregar: -Toque aqui para descarregar a aplicação iLink a partir do Google Play ou da App Store.
- Seite 38 3. Toque na ligação Bluetooth. 4. Uma vez lá dentro, toque no ícone da lupa para começar a procurar o dispositivo. O dispositivo aparecerá como “iLink”. Toque nele para concluir o emparelhamento. Resolução de problemas: Se a aplicação não conseguir encontrar o dispositivo, desligue o painel e volte a ligá-lo.
- Seite 39 -Controlo dos brancos CCT Toque no ícone da chama na parte inferior do ecrã para aceder ao controlo dos brancos CCT. A partir daqui, pode ajustar a temperatura da cor dos brancos, bem como o brilho. Também pode escolher entre uma variedade de características de cor predefinidas.
-
Seite 40: Controlo Remoto
-Agitador Aceda à função de agitador tocando no ícone superior direito que mostra uma mão com um telemóvel. Uma vez acedida, esta função permite-lhe alterar as cores e os padrões apenas agitando o telemóvel. Controlo remoto A lâmpada de teto inclui um controlo remoto para que possa ser utilizado sem a necessidade de um telemóvel. -
Seite 41: Recomendações De Manutenção
- Não manuseie a lâmpada ou qualquer outro componente da lâmpada para instalação, reparação ou teste, a não ser que seja efectuada por um eletricista qualificado. A ligação dos cabos deve seguir a norma eléctrica IEE ou qualquer outra norma nacional válida em vigor no seu país. - Não instale a lâmpada em superfícies quentes ou húmidas. - Seite 42 nem nunca poderá ser responsabilizada por qualquer falha de função, comunicação ou ligação entre o produto e o computador, smartphones ou tablet. Eliminação de dispositivos eletrónicos e elétricos Este símbolo indica que os equipamentos elétricos e eletrónicos devem ser recolhidos separadamente.
- Seite 43 Declaración de Conformidad CE / CE Declaration of Conformity / Declaração de conformidade Certificamos que el producto descrito a continuación es conforme con el marcado CE y la directiva RED, de acuerdo con las siguientes normas europeas:/ We hereby declare that the product (s) listed below satisfies the provision for CE-marking according...
