ENGLISH
TWILIGHT – BXPLAFLED04
RGBIC LED ceiling light – User manual
Technical specifications
Rated power: 70,9W
Max. output power: 72W
Input voltage: 170-265V / 50-60Hz
Luminous flux: 7.700 modular lm
Energy efficiency class: F
LED color: RGBIC + CCT
Light temperature: 3.000K – 6.500K
CRI index: 80
Number of LEDs: 112
Lifespan: 30.000h
Lightning angle: 120°
Protection rating: IP42 (dust and water drops proof)
Operating temperature: -20°C to +60°C
Dimensions: 47,5 cm x 6,2 cm thick
Weight: 1350 g
Material: Acrylic + Metal
Connectivity: Bluetooth 4.0
Compatibility: Android 4.4 / iOS 9.0 and later versions
App: iLink
In the box
1 x LED ceiling light
1 x Remote control (works with 2 x AAA batteries, not
included)
4 x Screws
4 x Wall plugs
1 x Manual

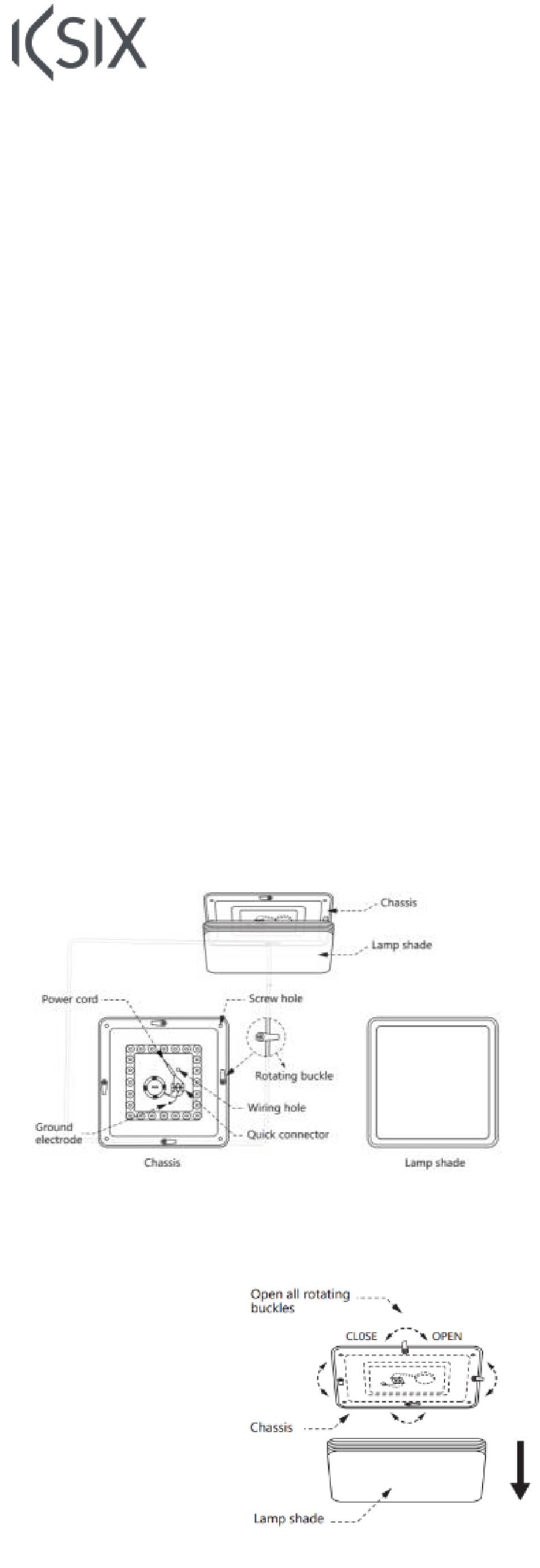

Product parts
Installation method
To install the LED ceiling light, stick to the following
instructions:
1. Separate the upper
part of the ceiling
light. To do so, turn all
the rotating buckles
to the right. Pull the
chassis upwards.
