ENGLISH
HALO – BXPLAFLED02
RGBIC LED ceiling light – User manual
Technical specifications
Rated power: 60,9W
Max. Output power: 90W
Input voltage: 220-240V / 50-60Hz
Luminous flux: 6.500 modular lm
Energy efficiency class: F
LED color: RGBIC + CCT
Light temperature: 3.000K – 6.500K
CRI index: 80
Number of LEDs: 96
Lifespan: 30.000h
Lightning angle: 120°
Protection rating: IP44 (dust and splash proof)
Operating temperature: -20°C to +60°C
Dimensions: 47 cm diameter x 6 cm thick
Weight: 880 g
Material: ABS + PC
Connectivity: Bluetooth 4.0
Compatibility: Android 4.4 / iOS 9.0 and later versions
App: iLink
In the box
1 x LED panel
1 x Remote control (works with 2 x AAA batteries, not
included)
4 x Screws
4 x Wall plugs
1 x Manual

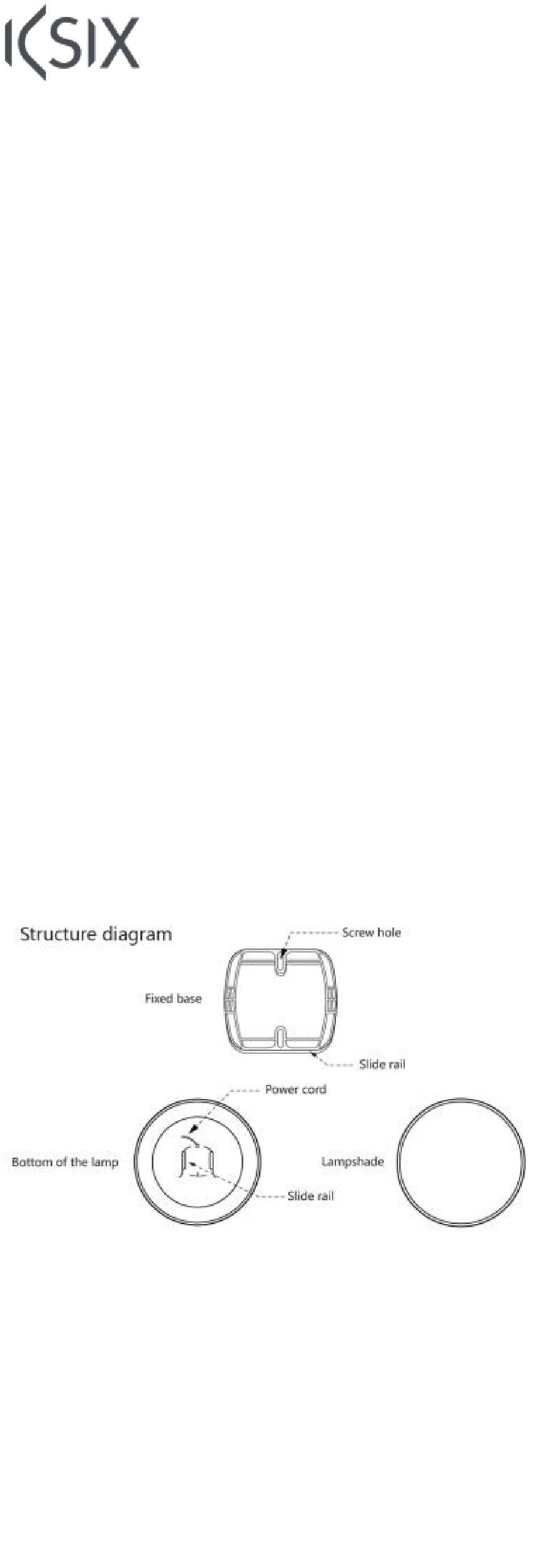

Product parts
