Regelungstechnische Grundausstattung
Tab. 15: Startbildschirmsymbole
Symbol: Beschreibung:
Anzeige der Kesselvorlauftemperatur.
Anzeige des Wasserdrucks des Heizkreises.
Anzeige der Außentemperatur (bei angeschlossenem Außentemperaturfühler).
Anzeige des Ferienbetriebs.
Anzeige der Vorlauftemperatur für Heizkreis 1/2.
Anzeige der Temperatur für Trinkwarmwasser (TWW).
Tab. 16: Symbole
Aufrufbare Bildschirm:
Menüs:
Betriebsart
Trinkwarmwasser Ein/Aus
Heiztemperatur
Wassertemperatur
Vorübergehende Heiztemperaturände-
rung
Ferienbetrieb System
50

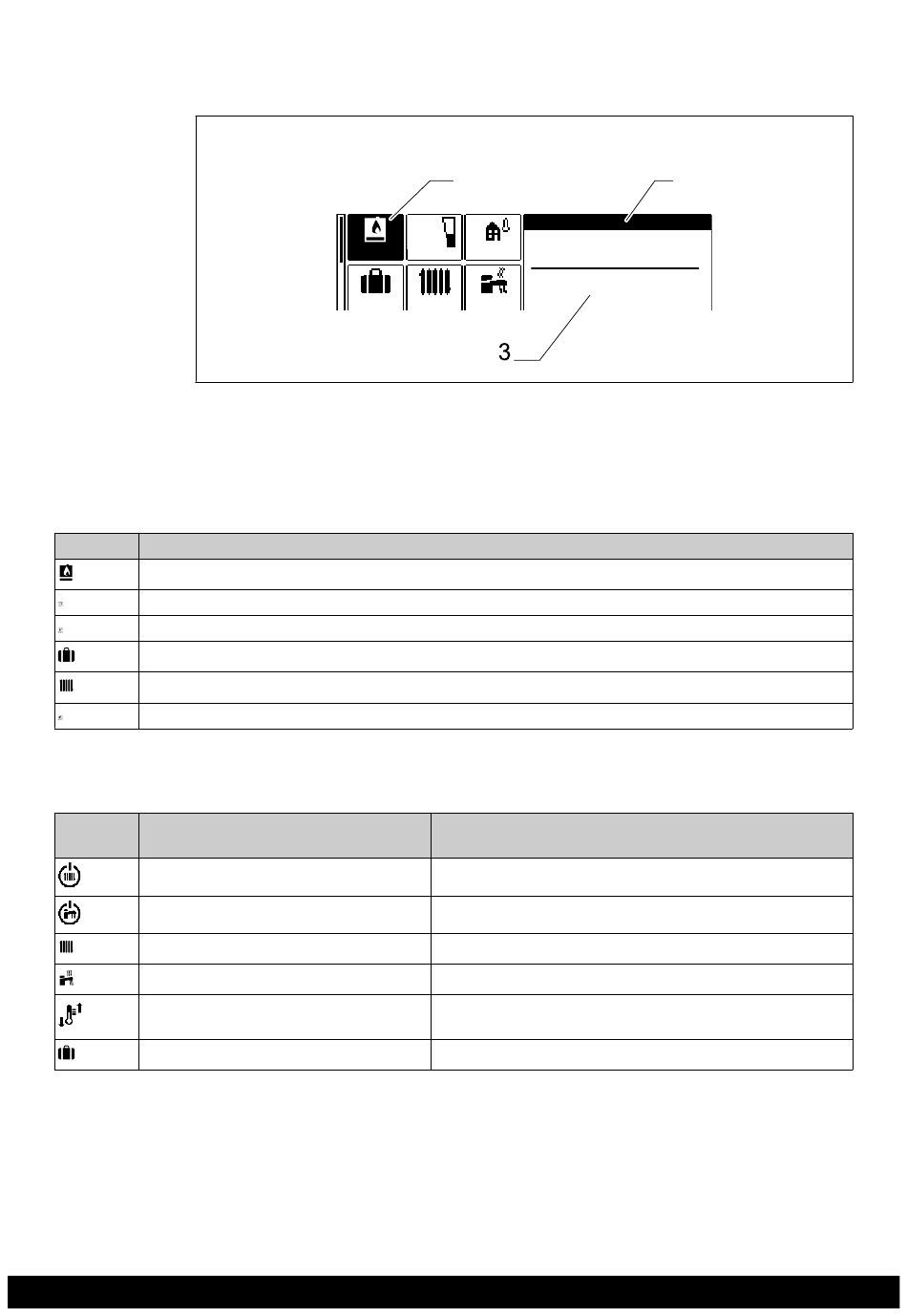

Abb. 19: Startbildschirm
29.1°
1. Kessel-Symbol: Aktiviert/deaktiviert den Betrieb im Heiz- und/oder Trinkwasserbetrieb
(TWW): Das ausgewählte Symbol wird mit schwarzem Hintergrund angezeigt.
2. Informationen zum gewählten Symbol.
3. Betriebsstatus.

7.2.5 Beschreibung der Symbole

1
bar
1.6 9.3°
25.0°
Beschreibung:
Ein-/Ausschalten der Heizung.
Ein-/Ausschalten der Trinkwasserbereitung.
Einstellen der Temperatur für die Aktivitäten.
Ändern der Trinkwasser-Solltemperaturen.
Vorübergehendes Ändern der Raumtemperatur.
Abwesenheitszeiten oder Ferien.
WBS/WBC Serie .1
