2.4.3 Modell T23 - Abgesetzter Fühler mit M12 Stecker

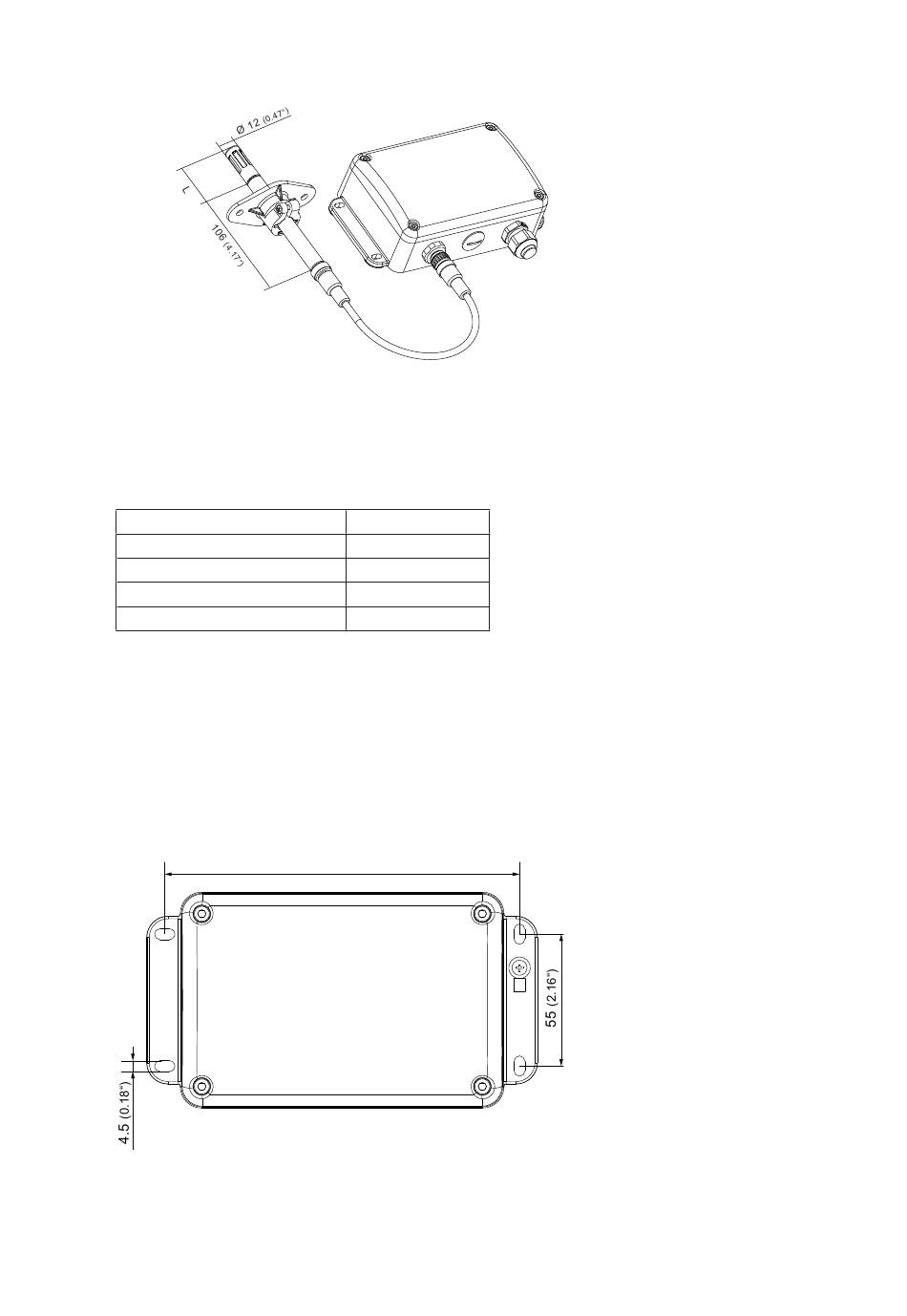

Abb. 3 Abmessungen Modell T23
Länge M12 Verbindungskabel max. 3 Meter (9.84 Fuß).
Einsatzbereich M12 Verbindungskabel: -25...60 °C
L = Filterkappe
Edelstahlsinterfilter
PTFE Filter, H O
2
Edelstahlgitterfilter
Membranfilter
2.5

Installation

Der EE100Ex ist zertifiziert nach der ATEX 2014/34/EU Richtlinie und dem IECEx System.
2.5.1 Bohrplan für die Montage des EE100Ex Gehäuses
Abb. 4 Bohrplan
Unbenutzte Kabelverschraubungen sollten mit Verschlussstopfen (nicht im Lieferumfang enthalten)
verschlossen werden.
18
Länge in mm
33 (1.3")
Filter 33 (1.3")
2
39 (1.5")
34 (1.4")
148
(5.8")
Bedienungsanleitung EE100Ex Feuchte / Temperatur Sensor für eigensichere Anwendungen
