Anleitung IP-Kamera
Einleitung

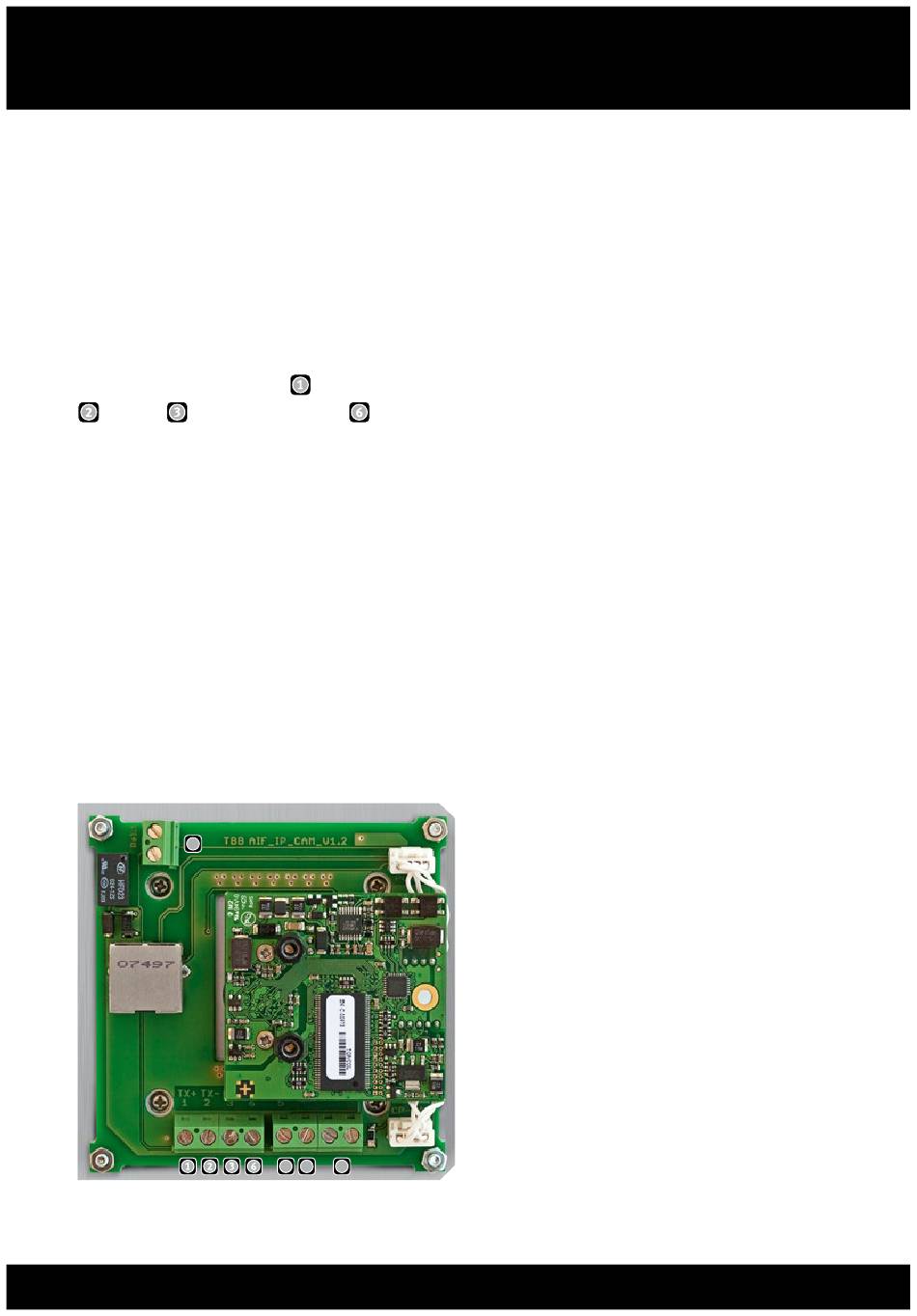

1.3. Anschlüsse an der IP-Kamera
LAN-Anschluss
Der LAN-Anschluss erfolgt üblicherweise
über einen RJ-45 Stecker. Alternativ lassen
sich die einzelnen Adern aber auch über die
danebenliegende Klemmleiste anbinden: Das
Netzwerk wird auf die mit
(grün), (orange-weiß) und
bezeichneten Klemmen nach EIA / TIA 568 A
angeschlossen. Die Zahl bezeichnet die Pin-
Nummer des RJ-45 Steckers / der RJ-45 Dose.
Wird das Modul zusammen mit einer Basise-
lektronik der Serie 20 IP betrieben, so kann
die Verbindung zum Netzwerk über die Basise-
lektronik der Serie 20 IP erfolgen. Hierzu wird
die RJ-45-Buchse des Kameramoduls mit Hilfe
eines Patchkabels mit der Buchse „OUTPUT"
der Serie 20 IP Basiselektronik verbunden.
Die Stromversorgung der Kamera erfolgt dann
ebenfalls über diese Verbindung.
B
6
(grün-weiß),
(orange)
+ –
A
Stromversorgung
Die Versorgung der Behnke IP-Kamera erfolgt
über die Ethernet Schnittstelle (PoE). Alterna-
tiv kann das Gerät auch über die Klemmleiste
versorgt werden.
+ und –
Alternative Speisung + 24 VDC (20-36 VDC)
falls PoE nicht vorhanden ist. In diesem Falle
ist das Netzwerk ausschließlich über die
Klemmleiste anzuschließen. Der Anschluss
mittels RJ-45 Stecker ist dann nicht erlaubt.
Wenn ein Ein- oder Ausgang der Kamera ver-
wendet werden soll, so ist eine Speisung über
diese Klemmen erforderlich.
A - Schalteingang
Der Schalteingang wird von einem potential-
freien Kontakt geschaltet (z. B. Relais 2 des
analogen BTs). Dieser Eingang wird auf IO1 in
der Kamera geschaltet (siehe Seite 25).
B - Schaltausgang
Potentialfreier Schaltausgang (max. 30V, 1A).
Dieser Ausgang wird auf IO2 in der Kamera
geschaltet (siehe Seite 25). In Kombination
mit der Behnke IP-Video-Software kann
dieser Schaltausgang z. B. auch als Türöffner
benutzt werden.
