4. ERWEITERTE KONFIGURATION

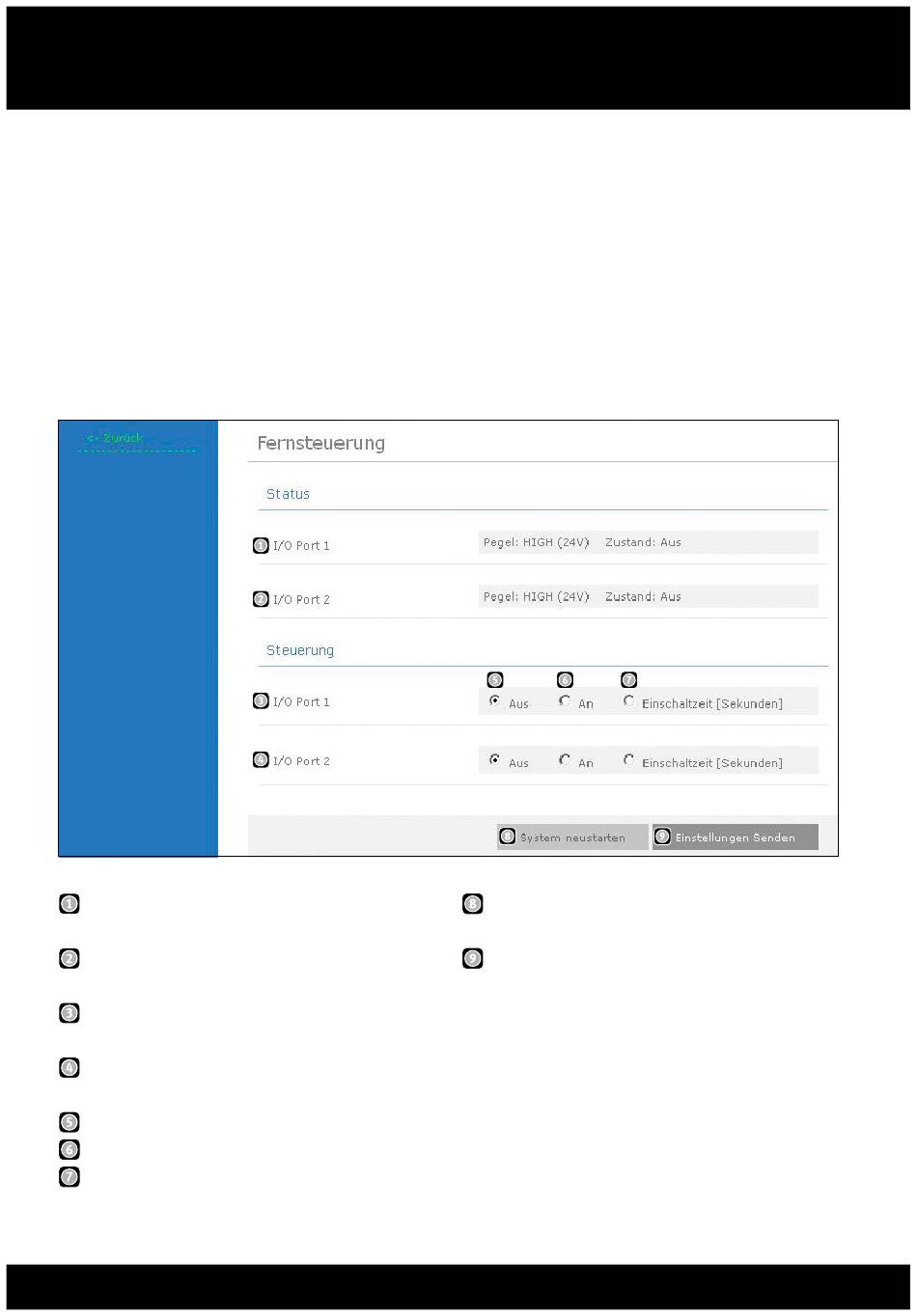

4.1. Fernsteuerung der Kamera
Die IP-Kamera kann einzeln erworben werden. In diesem Fall besitzt sie einen Eingang und
einen Ausgang. Der Eingang ist I/O Port 1 im Web-Interface, der Ausgang ist I/O Port 2 im Web-
Interface. Mit dem Ausgang kann z. B. ein Türöffner oder Licht über das Web-Interface geschal-
tet werden. Bitte beachten Sie die maximale Schaltleistung des Ausgangs (siehe Seite 6).
I/O Port 1 ▸
Zeigt den Zustand des ersten
I/O Eingangs.
I/O Port 2 ▸ Zeigt den Zustand des zweiten
I/O Eingangs.
I/O Port 1
▸ Hier kann der Schaltzustand
des ersten Ausgangs festgelegt werden.
I/O Port 2 ▸ Hier kann der Schaltzustand
des zweiten Ausgangs festgelegt werden.
Aus
▸ Ausgang immer aus.
An ▸ Ausgang dauerhaft eingeschaltet.
Einschaltzeit ▸
Hier kann der Ausgang für
eine festgelegte Zeit eingeschaltet werden.
Erweiterte Konfiguration
System neu starten
Kamera neu.
Einstellungen senden
stellungen zur Kamera, damit diese wirksam
werden.
Anleitung IP-Kamera
▸
Startet die IP-
▸ Sendet die Ein-
