Installations- und Betriebshandbuch

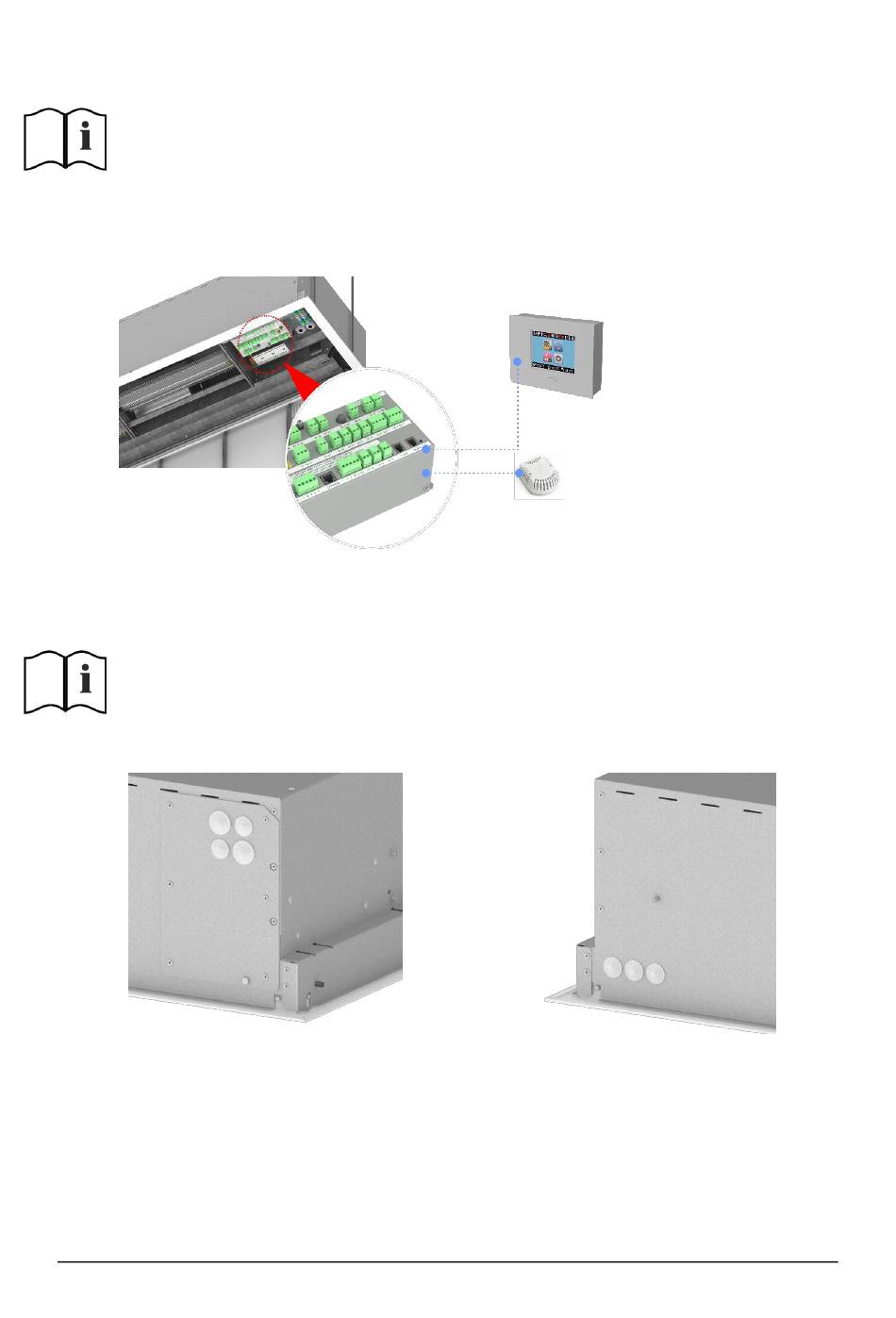

7.2. Ditronic Touch Regler
Ditronic Touch Berührungsregler ist ein hochkomfortabler Regler zur Steuerung des Lüfters und des (Warmwasser- und
elektrischen) Heizungsgeräts, mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, BMS usw.). Die Funktion des
Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine
spezielle Bedienungsanleitung geliefert. Einen integralen Bestandteil des Reglers bildet der Ni-1000 Raumsensor, der nach der
Elektrodokumentation an die Steuerungsplatine zu schalten ist.
Die Verbindung zwischen dem Schleier und dem Regler wird mit einem UTP-Kabel mit dem Endverschluss RJ 45 ausgeführt (kann
als fakultatives Zubehör in verschiedenen Längen bestellt werden).
DITRONIC
Steuerungsplatine
(innerhalb der Einheit)
8.
Elektrischer Anschluss der Einheit
Die Lufteinheit muss durch einen geeigneten Leitungsschutzschalter in Übereinstimmung mit ihren elektrischen Parametern
geschützt werden – siehe beiliegendes elektrisches Schema. Zuerst ist der Anschluss der vorbereiteten Kabel nach dem
beiliegenden elektrischen Schema an die Klemmen auszuführen, dann erfolgt die Kontrolle des Anschlusses, die Verbindung und
erst dann die Einschaltung der Einspeisung. Verwenden Sie die Kabelleitungen mit einem nach der Strombelastung geeignet
ausgelegten Querschnitt – siehe die Elektrodokumentation.
Standardposition der Kabeltüllen bei einer
elektrisch beheizten Einheit
Die elektrischen Kabeltüllen befinden sich bei den Standard-Warmwassereinheiten jeweils auf der anderen Seite als der Anschluss
des Warmwassermediums. Die elektrischen Kabeltüllen der Einheiten mit einem elektrischen Heizungsgerät befinden sich
standardmäßig rechts. Zum Anschluss der Elektroinstallation ist das Sauggitter zu öffnen. Bauen Sie den Dosendeckel aus, um die
Warmwassereinheit anzuschließen. Anschließend können Sie die Kabel durch die Kabeltüllen ziehen. Um die Einheit mit einem
elektrischen Heizungsgerät anzuschließen, ist das Heizungsgerät auszukippen, und die Kabel sind durch die Kabeltüllen in den
Kasten des Heizungsgeräts zu ziehen.
10
DITRONIC TOUCH
Regler
Ni-1000
Raumsensor
Standardposition der Kabeltüllen bei einer
Warmwassereinheit
Technische Änderungen vorbehalten
