Olymp LavaSit SPLENDOR Edition Montageanleitung Seite 4

9

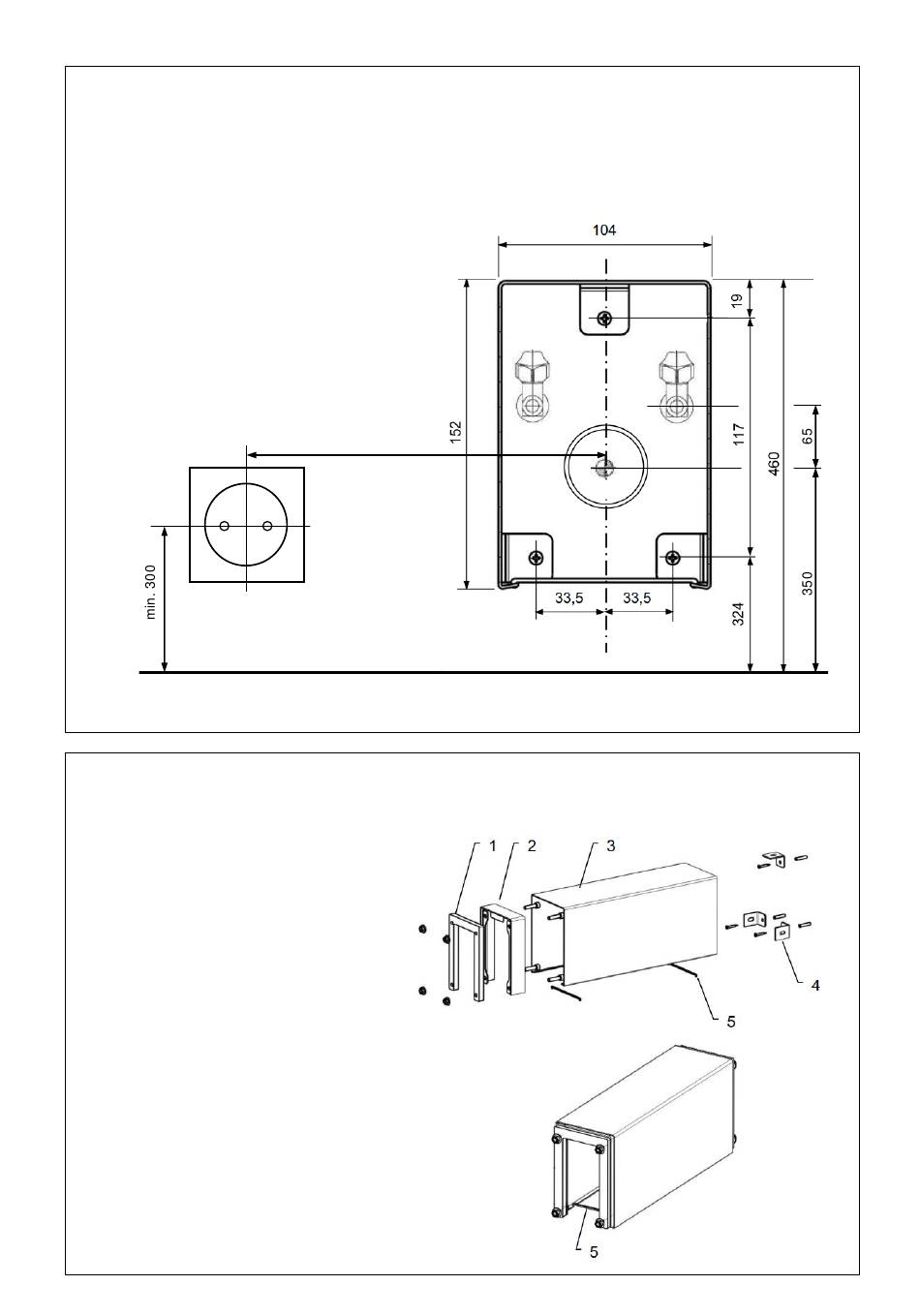

Anschluss an Wand
Connection to wall
W = warm / hot ½"
K = kalt / cold ½"
A = Abwasserrohr Ø 40 mm
für Abflussschlauch 1 ¼"
waste water pipe Ø 40 mm
for drain hose 1 ¼"
Steckdose / plug socket
10
1 = Anschlussgummi
connection rubber
2 = Anschlussadapter
connection adapter
3 = Installationsschacht
installation tunnel
4 = Befestigungswinkel
Mounting brackets
5 = Verbindungsklammern
connecting brackets
Splendor Edition + Shiatsu MO W+R LG-1
min. 600
W
K
W K
A
A
