Olymp LavaSit SPLENDOR Edition Montageanleitung Seite 3

Vorschau ausblenden Andere Handbücher für LavaSit SPLENDOR Edition:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6
6
7

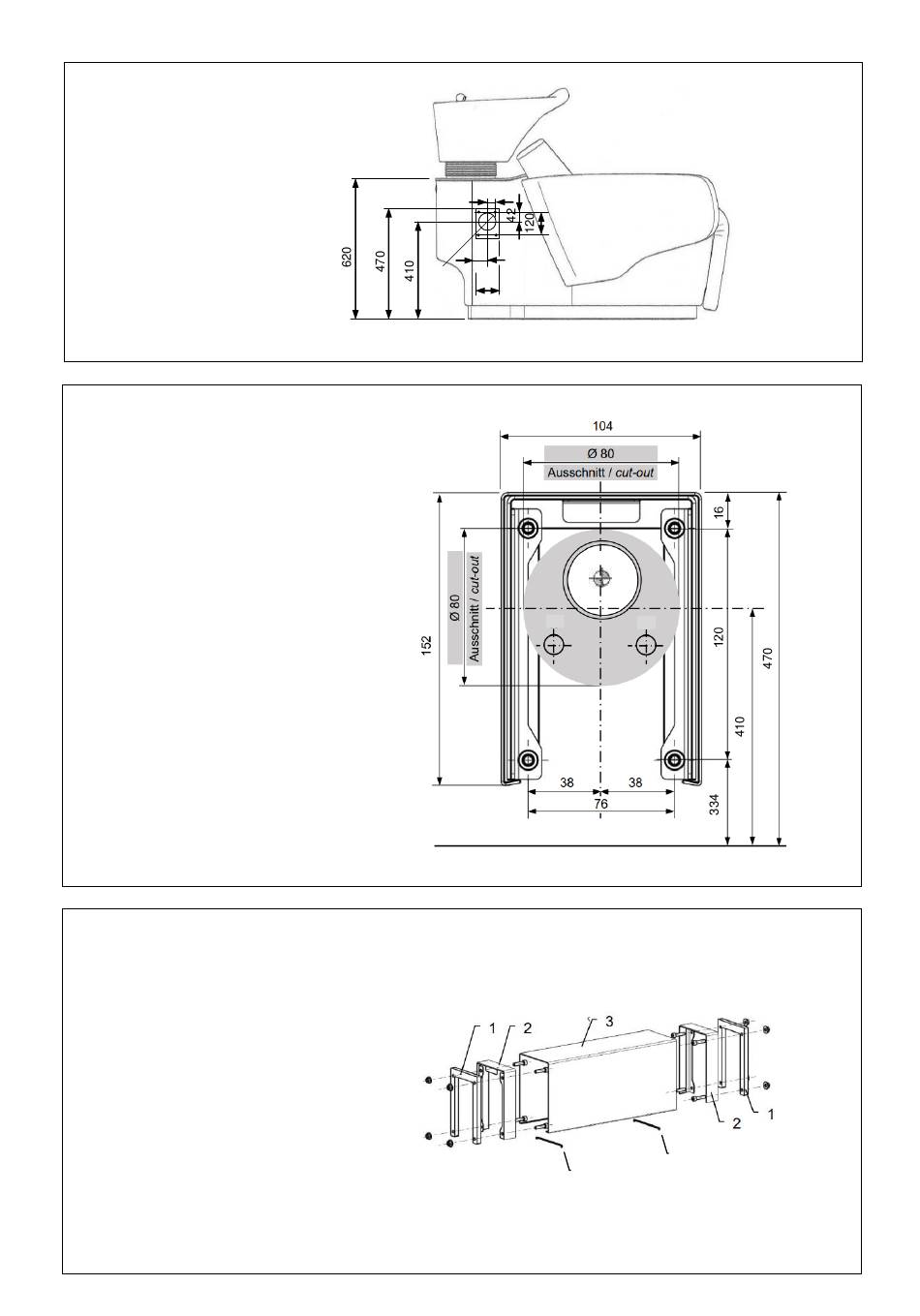

Anschluss an Waschanlage
Connection to shampoo station
W = warm / hot ½"
K = kalt / cold ½"
A = Abwasserrohr Ø 40 mm
für Abflussschlauch 1 ¼"
waste water pipe Ø 40 mm
for drain hose 1 ¼"
8
1 = Anschlussgummi
connection rubber
2 = Anschlussadapter
connection adapter
3 = Installationsschacht
installation tunnel
4 = Verbindungsklammern
connecting brackets
Splendor Edition + Shiatsu MO W+R LG-1
38
Ø 80
55
104
A
W
4
K
4
page 3
