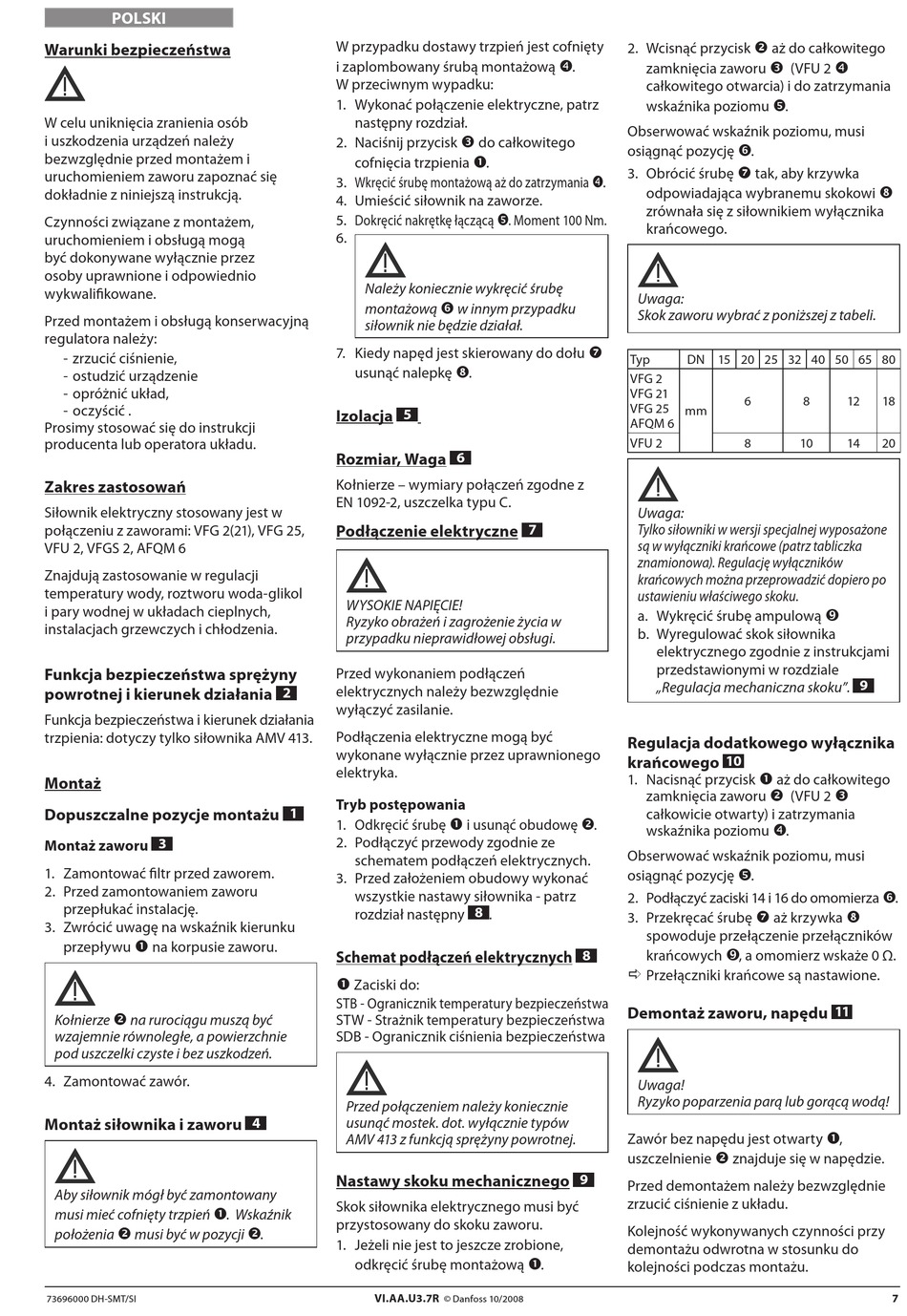

POlsKI
Warunki bezpieczeństwa
W celu uniknięcia zranienia osób
i uszkodzenia urządzeń należy
bezwzględnie przed montażem i
uruchomieniem zaworu zapoznać się
dokładnie z niniejszą instrukcją.
Czynności związane z montażem,
uruchomieniem i obsługą mogą
być dokonywane wyłącznie przez
osoby uprawnione i odpowiednio
wykwalifikowane.
Przed montażem i obsługą konserwacyjną
regulatora należy:
- zrzucić ciśnienie,
- ostudzić urządzenie
- opróżnić układ,
- oczyścić .
Prosimy stosować się do instrukcji
producenta lub operatora układu.
Zakres zastosowań
Siłownik elektryczny stosowany jest w
połączeniu z zaworami: VFG 2(21), VFG 25,
VFU 2, VFGS 2, AFQM 6
Znajdują zastosowanie w regulacji
temperatury wody, roztworu woda-glikol
i pary wodnej w układach cieplnych,
instalacjach grzewczych i chłodzenia.
Funkcja bezpieczeństwa sprężyny
powrotnej i kierunek działania
Funkcja bezpieczeństwa i kierunek działania
trzpienia: dotyczy tylko siłownika AMV 413.
Montaż
Dopuszczalne pozycje montażu
3
Montaż zaworu
1. Zamontować filtr przed zaworem.
2. Przed zamontowaniem zaworu
przepłukać instalację.
3. Zwrócić uwagę na wskaźnik kierunku
przepływu
na korpusie zaworu.
Kołnierze
na rurociągu muszą być
wzajemnie równoległe, a powierzchnie
pod uszczelki czyste i bez uszkodzeń.
4. Zamontować zawór.
Montaż siłownika i zaworu
Aby siłownik mógł być zamontowany
musi mieć cofnięty trzpień
położenia
musi być w pozycji
73696000 DH-SMT/SI
W przypadku dostawy trzpień jest cofnięty
i zaplombowany śrubą montażową
W przeciwnym wypadku:
1. Wykonać połączenie elektryczne, patrz
następny rozdział.
2. Naciśnij przycisk
cofnięcia trzpienia
3. Wkręcić śrubę montażową aż do zatrzymania
4. Umieścić siłownik na zaworze.
5. Dokręcić nakrętkę łączącą
6.
Należy koniecznie wykręcić śrubę
montażową
siłownik nie będzie działał.
7. Kiedy napęd jest skierowany do dołu
usunąć nalepkę
Izolacja
Rozmiar, Waga
Kołnierze – wymiary połączeń zgodne z
EN 1092-2, uszczelka typu C.
Podłączenie elektryczne
WYSOKIE NAPIĘCIE!
Ryzyko obrażeń i zagrożenie życia w
przypadku nieprawidłowej obsługi.
Przed wykonaniem podłączeń
elektrycznych należy bezwzględnie
2
wyłączyć zasilanie.
Podłączenia elektryczne mogą być
wykonane wyłącznie przez uprawnionego
elektryka.
Tryb postępowania
1
1. Odkręcić śrubę
2. Podłączyć przewody zgodnie ze
schematem podłączeń elektrycznych.
3. Przed założeniem obudowy wykonać
wszystkie nastawy siłownika - patrz
rozdział następny
schemat podłączeń elektrycznych
Zaciski do:
STB - Ogranicznik temperatury bezpieczeństwa
STW - Strażnik temperatury bezpieczeństwa
SDB - Ogranicznik ciśnienia bezpieczeństwa
Przed połączeniem należy koniecznie
4
usunąć mostek. dot. wyłącznie typów
AMV 413 z funkcją sprężyny powrotnej.
nastawy skoku mechanicznego
Skok siłownika elektrycznego musi być
. Wskaźnik
przystosowany do skoku zaworu.
.
1. Jeżeli nie jest to jeszcze zrobione,
odkręcić śrubę montażową
VI.AA.U3.7R
.
do całkowitego
.
. Moment 100 Nm.
w innym przypadku
.
5
6
7
i usunąć obudowę
8
.
.
© Danfoss 10/2008
2. Wcisnąć przycisk
zamknięcia zaworu
całkowitego otwarcia) i do zatrzymania
wskaźnika poziomu
Obserwować wskaźnik poziomu, musi
osiągnąć pozycję
.
3. Obrócić śrubę
.
odpowiadająca wybranemu skokowi
zrównała się z siłownikiem wyłącznika
krańcowego.
Uwaga:
Skok zaworu wybrać z poniższej z tabeli.
Typ
DN 15 20 25 32 40 50 65 80
VFG 2
VFG 21
6
VFG 25
mm
AFQM 6
VFU 2
8
Uwaga:
Tylko siłowniki w wersji specjalnej wyposażone
są w wyłączniki krańcowe (patrz tabliczka
znamionowa). Regulację wyłączników
krańcowych można przeprowadzić dopiero po
ustawieniu właściwego skoku.
a. Wykręcić śrubę ampulową
b. Wyregulować skok siłownika
elektrycznego zgodnie z instrukcjami
przedstawionymi w rozdziale
„Regulacja mechaniczna skoku".
Regulacja dodatkowego wyłącznika
krańcowego
10
1. Nacisnąć przycisk
zamknięcia zaworu
całkowicie otwarty) i zatrzymania
.
wskaźnika poziomu
Obserwować wskaźnik poziomu, musi
osiągnąć pozycję
.
2. Podłączyć zaciski 14 i 16 do omomierza
3. Przekręcać śrubę
spowoduje przełączenie przełączników
8
krańcowych
, a omomierz wskaże 0 Ω.
Przełączniki krańcowe są nastawione.
Demontaż zaworu, napędu
Uwaga!
Ryzyko poparzenia parą lub gorącą wodą!
Zawór bez napędu jest otwarty
uszczelnienie
znajduje się w napędzie.
9
Przed demontażem należy bezwzględnie
zrzucić ciśnienie z układu.
Kolejność wykonywanych czynności przy
demontażu odwrotna w stosunku do
kolejności podczas montażu.
aż do całkowitego
(VFU 2
.
tak, aby krzywka
8
12
18
10
14
20
9
aż do całkowitego
(VFU 2
.
.
aż krzywka
11
,
7
