MONTAGE & AUFBAU

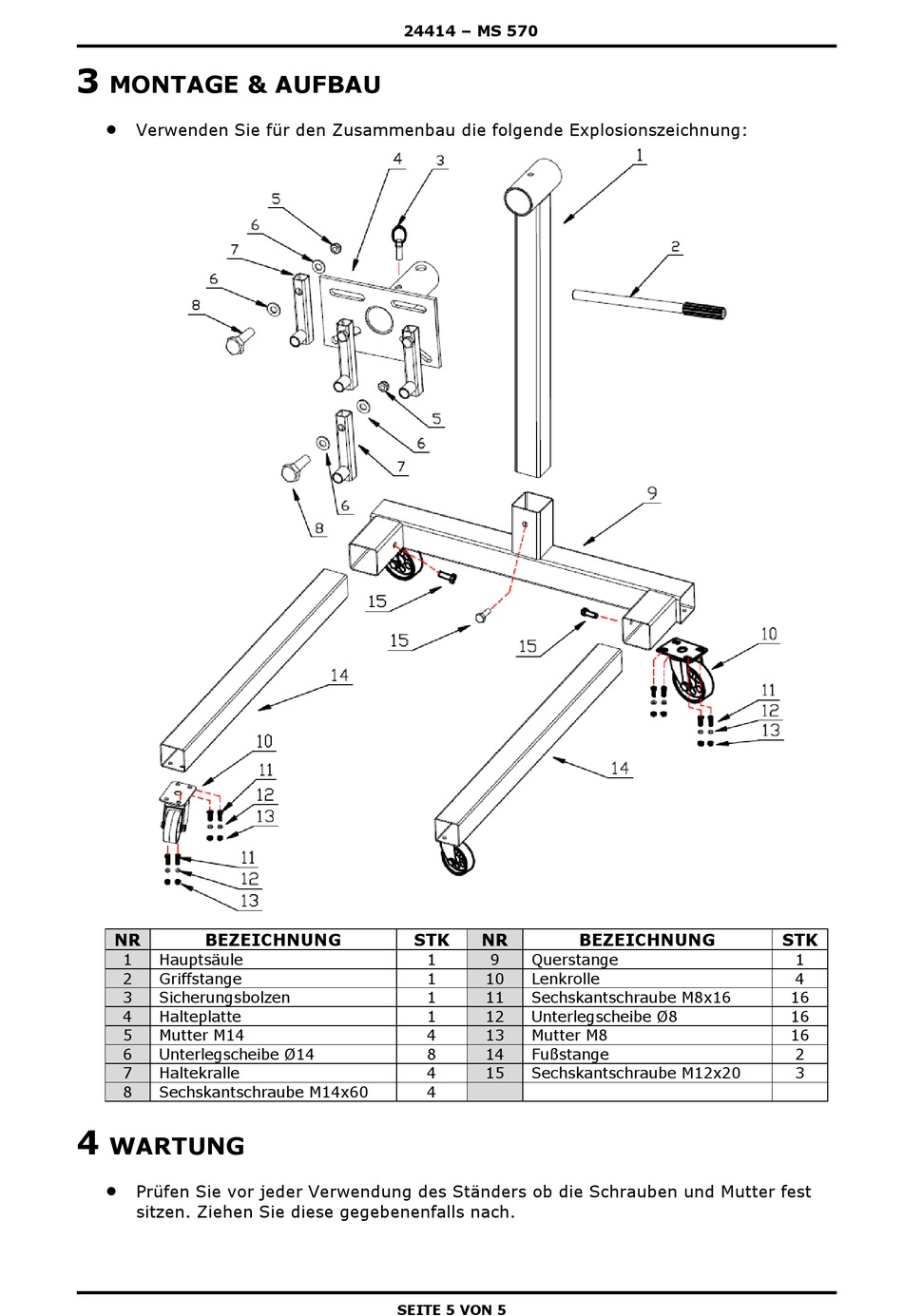

Verwenden Sie für den Zusammenbau die folgende Explosionszeichnung:
NR
BEZEICHNUNG
1
Hauptsäule
2
Griffstange
3
Sicherungsbolzen
4
Halteplatte
5
Mutter M14
6
Unterlegscheibe Ø14
7
Haltekralle
8
Sechskantschraube M14x60
4
WARTUNG
Prüfen Sie vor jeder Verwendung des Ständers ob die Schrauben und Mutter fest
sitzen. Ziehen Sie diese gegebenenfalls nach.
24414 – MS 570
STK
NR
1
9
Querstange
1
10
Lenkrolle
1
11
Sechskantschraube M8x16
1
12
Unterlegscheibe Ø8
4
13
Mutter M8
8
14
Fußstange
4
15
Sechskantschraube M12x20
4
SEITE 5 VON 5
BEZEICHNUNG
STK
1
4
16
16
16
2
3
