2

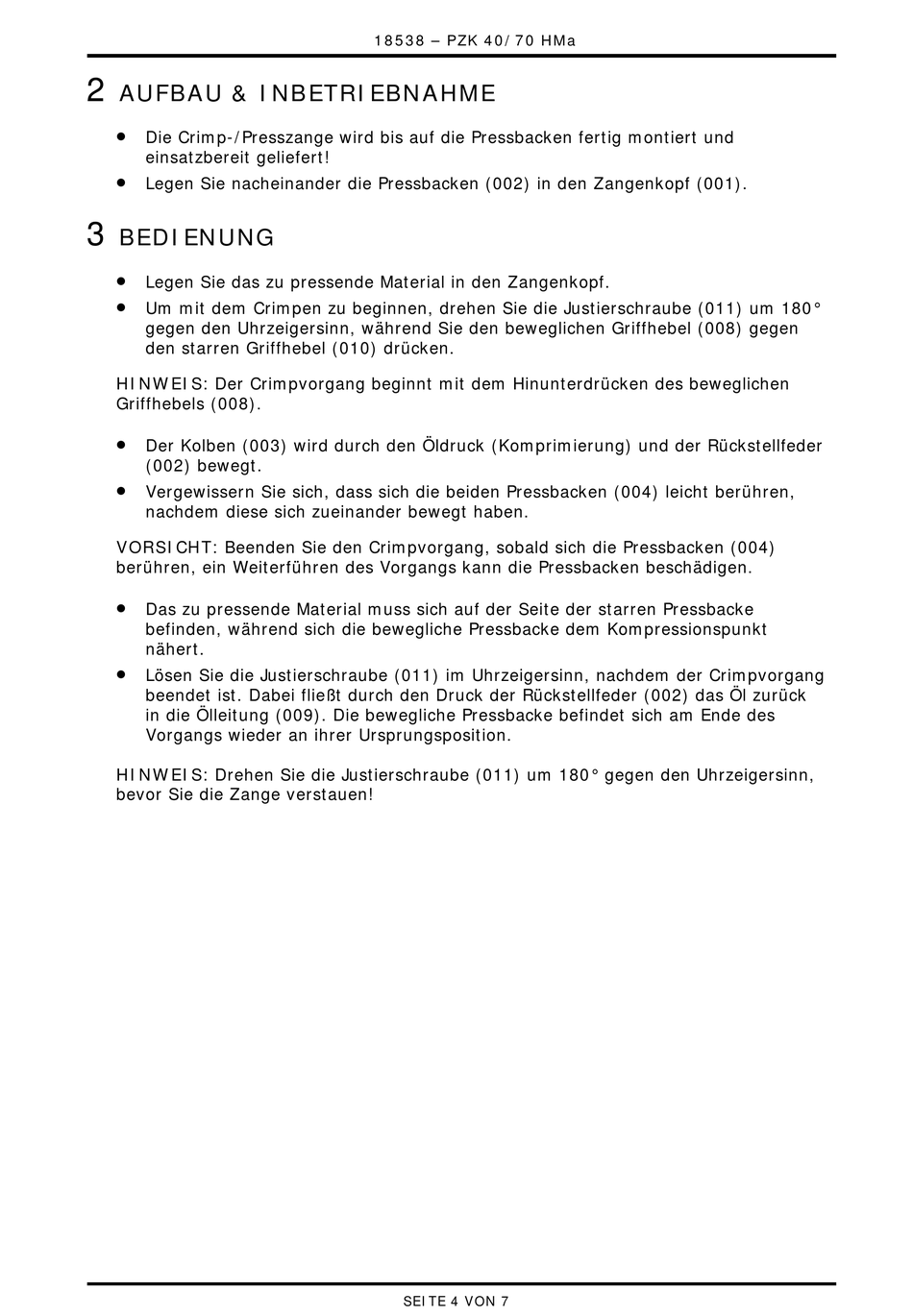

AUFBAU & INBETRIEBNAHME
Die Crimp-/Presszange wird bis auf die Pressbacken fertig montiert und
einsatzbereit geliefert!
Legen Sie nacheinander die Pressbacken (002) in den Zangenkopf (001).
3
BEDIENUNG
Legen Sie das zu pressende Material in den Zangenkopf.
Um mit dem Crimpen zu beginnen, drehen Sie die Justierschraube (011) um 180°
gegen den Uhrzeigersinn, während Sie den beweglichen Griffhebel (008) gegen
den starren Griffhebel (010) drücken.
HINWEIS: Der Crimpvorgang beginnt mit dem Hinunterdrücken des beweglichen
Griffhebels (008).
Der Kolben (003) wird durch den Öldruck (Komprimierung) und der Rückstellfeder
(002) bewegt.
Vergewissern Sie sich, dass sich die beiden Pressbacken (004) leicht berühren,
nachdem diese sich zueinander bewegt haben.
VORSICHT: Beenden Sie den Crimpvorgang, sobald sich die Pressbacken (004)
berühren, ein Weiterführen des Vorgangs kann die Pressbacken beschädigen.
Das zu pressende Material muss sich auf der Seite der starren Pressbacke
befinden, während sich die bewegliche Pressbacke dem Kompressionspunkt
nähert.
Lösen Sie die Justierschraube (011) im Uhrzeigersinn, nachdem der Crimpvorgang
beendet ist. Dabei fließt durch den Druck der Rückstellfeder (002) das Öl zurück
in die Ölleitung (009). Die bewegliche Pressbacke befindet sich am Ende des
Vorgangs wieder an ihrer Ursprungsposition.
HINWEIS: Drehen Sie die Justierschraube (011) um 180° gegen den Uhrzeigersinn,
bevor Sie die Zange verstauen!
18538 – PZK 40/70 HMa
SEITE 4 VON 7
