Version: N1

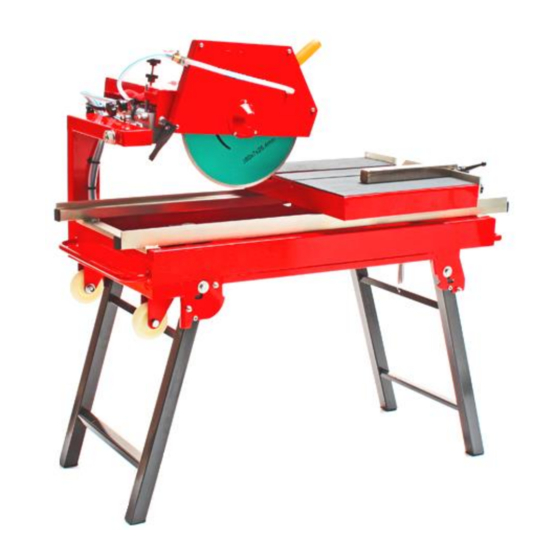

STEINSÄGE / FLIESENSÄGE
NASSSCHNITT WB2000
SFS 350 MM
ARTIKEL-NR. 25093
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 18.12.2015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SFS 350 MM
Inhaltszusammenfassung für Dema SFS 350 MM
- Seite 1 Version: N1 STEINSÄGE / FLIESENSÄGE NASSSCHNITT WB2000 SFS 350 MM ARTIKEL-NR. 25093 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 18.12.2015...
-
Seite 2: Inhaltsverzeichnis
25093 - SFS 350 MM Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MASCHINENBESTANDTEILE ......................4 4 MONTAGE & AUFBAU ........................5 4-1 Montage der Rollen ............................5 4-2 Aufstellen der Maschine ..........................5 4-3 Montage der Pumpe (falls nicht vormontiert) .................... -
Seite 3: Sicherheitshinweise
25093 - SFS 350 MM SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Piktogrammerläuterung
25093 - SFS 350 MM PIKTOGRAMMERLÄUTERUNG Lesen Sie vor Gebrauch der Maschine die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Atemschutz! Tragen Sie eine persönliche Schutzausrüstung, Gehörschutz! Vorsicht Schnittgefahr! Anschluss der Wasserkühlung! -
Seite 5: Montage & Aufbau
25093 - SFS 350 MM MONTAGE & AUFBAU MONTAGE DER ROLLEN Montieren Sie mit Hilfe der mitgelieferten Schrauben, Muttern und Unterlegscheiben die Rollen an die Rahmen. Ziehen Sie die Schrauben nur so weit an, dass die Rollen sich noch frei drehen können! AUFSTELLEN DER MASCHINE ... -
Seite 6: Montage Des Arbeitsschlittens (Falls Nicht Vormontiert)
25093 - SFS 350 MM Schrauben Sie die Ansaugabdeckung wieder fest. MONTAGE DES ARBEITSSCHLITTENS (FALLS NICHT VORMONTIERT) Setzen Sie den Schlitten mit den Rollen gekippt auf die eine Seite der Führungsschiene. Achten Sie darauf, dass sich die zwei Laschen beim Herunterlassen unter der Führungsschiene befinden. -
Seite 7: Bedienung
25093 - SFS 350 MM Drehen Sie die Mutter (D) gegen den Uhrzeigersinn um die Feststellposition zu lösen und ziehen Sie mit Hilfe des Griffs (E) den Schwenkkopf (F) in die gewünschte Position zw. 0-45°. Anschließend fixieren Sie den Schwenkkopf in der gewählten Winkellage wieder mit der Mutter (D). -
Seite 8: Fehlerbehebung
25093 - SFS 350 MM FEHLERBEHEBUNG PROBLEM MÖGLICHE URSACHE MÖGLICHE LÖSUNG Die Lüftungsschlitze sind Befreien Sie die Lüftungsschlitze Der Motor wird verstopft von Staub und Fremdkörpern sehr heiß Kontaktieren Sie einen Elektriker Motor defekt bzw. den Kundendienst Überprüfen Sie den Netzstecker... -
Seite 9: Entsorgung
25093 - SFS 350 MM ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 10: Explosionszeichnung
25093 - SFS 350 MM EXPLOSIONSZEICHNUNG SEITE 10 VON 12... -
Seite 11: Teileliste
25093 - SFS 350 MM TEILELISTE BEZEICHNUNG BEZEICHNUNG Handgriff Tischbein vorne Sägeblattabdeckung Wasserwanne Sägeblattschutz Feststellgriff Unterlegscheibe M8 Distanzstück Mutter M8 Tischbein hinten Schraube M8x100 Plastikabdeckung B Schraube M8x60 Kühlmittelpumpe Schalter Mutter M6 Feder Schraubennuss Elektrokabel Schwenkachse Schutzrohr (flexibel) Federhülse Düse... -
Seite 12: Ce-Konformitätserklärung
25093 - SFS 350 MM CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
