Seite 3
24383 – DBG 75 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne • Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! •...
Seite 4
24383 – DBG 75 PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschutz! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsbrille! Biegen Sie niemals Federn oder sonstige federnde Gegenstände! Warnung vor Handverletzungen / Quetschungen! MONTAGE &...
Seite 5
24383 – DBG 75 Schieben Sie die Hebelaufnahme (9) in das Gestell (10) und sichern Sie diese mit • dem Sicherungsbolzen (1). Abbildung 2 BEDIENUNG Der Anschlagklotz (3) und die Mittenwalze (1 oder 17) sind durch zwei lange • Sicherungsbolzen (1) gesichert. Die Walze fürs Biegen wird durch einen kurzen Sicherungsbolzen (2) fixiert.
Seite 6
24383 – DBG 75 Der Anschlagklotz (3) und das Distanzstück (5) muss je nach Stärke des • Werkstückes näher an die Mitte oder weiter davon entfernt fixiert werden. Normalerweise ist die Biegeform (17-25) im dritten Loch der Hebelaufnahme (9) •...
Seite 7
24383 – DBG 75 TECHNISCHE DATEN Adapter-Rollen Ø 25, 30, 40, 45, 50, 65, 75 mm Bandstahl – Radiusbiegen 6 x 50 mm Bandstahl – Scharfbiegen 4 x 50 mm Rundstahl 12 mm Vierkantstahl 6 x 16 mm Biegeformengröße 1“, 1-1/4“, 1-1/2“, 1-3/4“, 2“, 2-1/2“, 3“...
Seite 8
24383 – DBG 75 TEILELISTE BESCHREIBUNG Sicherungsbolzen – Lang Sicherungsbolzen – Kurz Anschlagklotz Anschlag Distanzstück Abstandswalze Biegeaufsatz – rechtwinklig Hebel - Verlängerungsstange Hebelaufnahme Gestell Sockel Sicherungsstift & Federstift Distanzring 3/8“ Mutter 3/8“ x 5-1/4“ Schraube 3/8“ x 7/8“ Schraube 1“ Biegeform 1-1/4“...
Seite 9

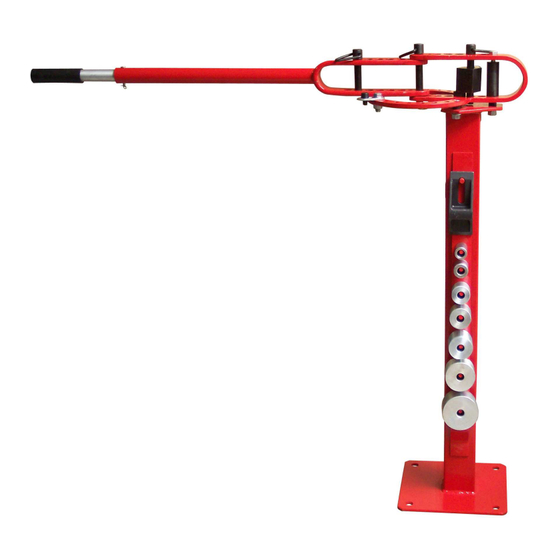

Bei einer mit uns nicht abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will cease to be valid. Bezeichnung des Geräts: Kompaktes Biegegerät mit Fuß (DBG 75) Machine Description: Artikel-Nr.: 24383 Article-No.: Einschlägige EU-Richtlinien:...
