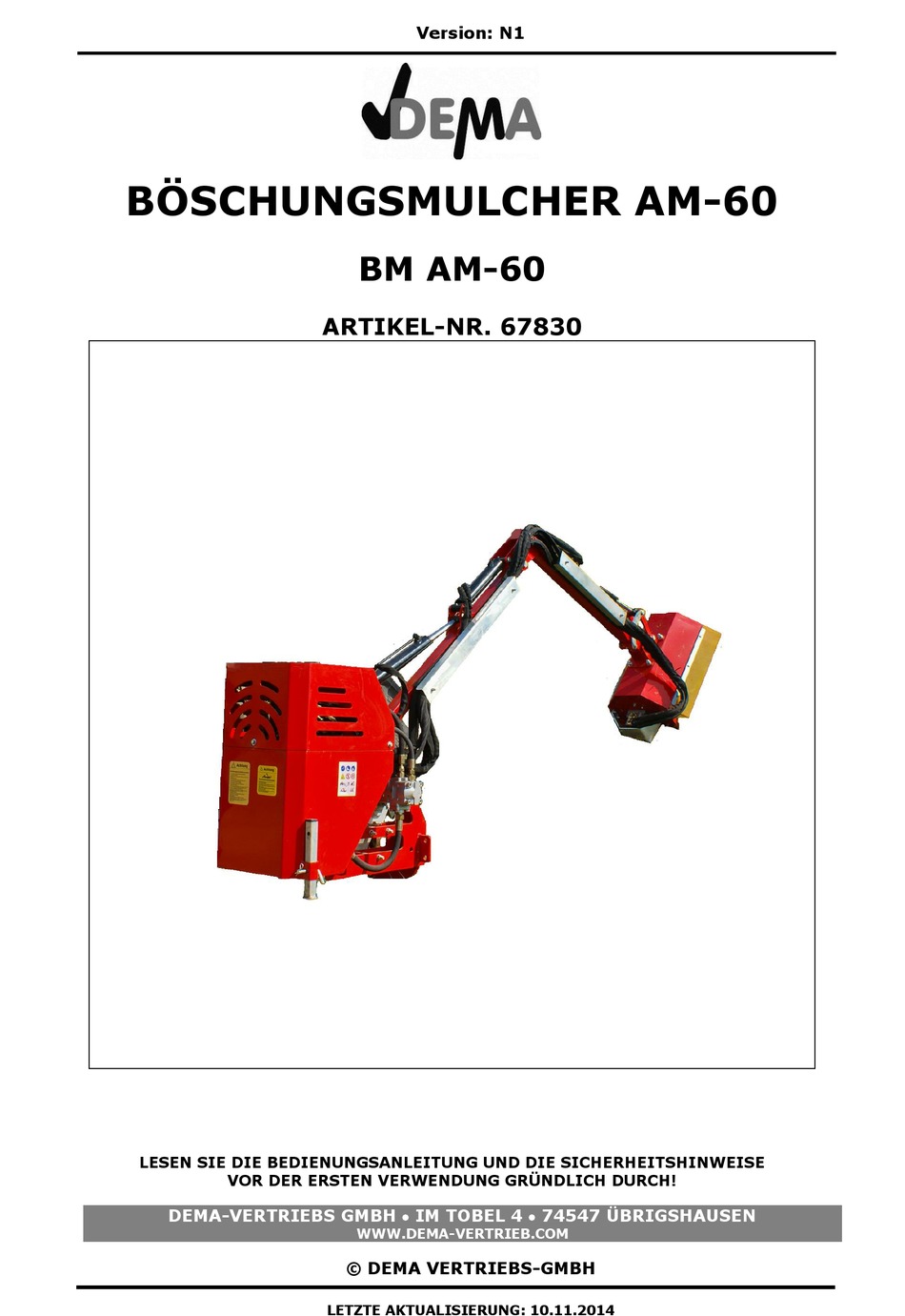

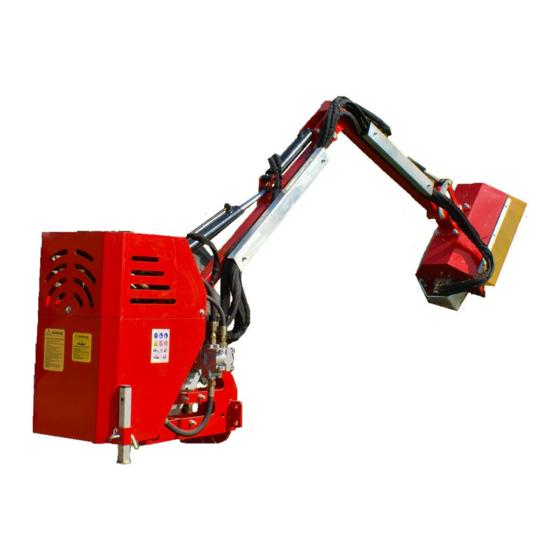

- Seite 1 Version: N1 BÖSCHUNGSMULCHER AM-60 BM AM-60 ARTIKEL-NR. 67830 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 10.11.2014...
-
Seite 2: Inhaltsverzeichnis
67830 – BM AM-60 Inhaltsverzeichnis 1 Sicherheitshinweise ..................4 1-1 Bestimmungsgemäße Verwendung ....................... 5 2 Piktogrammerläuterung .................. 5 3 Das Wichtigste Zusammengefasst ..............6 4 Allgemeine Hinweise ..................6 5 Montage des Mulcher an dem Traktor .............. 7 5-1 Wenn die Maschine auf ebenem Untergrund steht ..................7 5-1-1 Anbringen der Zapfwelle (nicht im Lieferumfang enthalten) .............. - Seite 3 67830 – BM AM-60 8 Entsorgung ....................18 9 Technische Daten ..................18 10 Explosionszeichnungen ................19 10-1 Zeichnung Gehäuse ............................ 19 10-2 Teileliste Gehäuse ............................20 10-3 Zeichnung Hydraulik ..........................21 10-4 Teileliste Hydraulik ............................ 22 10-5 Zeichnung Mulcher ............................ 23 10-6 Teileliste Mulcher ............................
-
Seite 4: Sicherheitshinweise
67830 – BM AM-60 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 5: Bestimmungsgemäße Verwendung
67830 – BM AM-60 BESTIMMUNGSGEMÄßE VERWENDUNG Der Schlegelmulcher eignet sich zum Mähen und gleichzeitigen Zerkleinern des Mähgutes Der Schlegelmulcher ist nicht als Beförderungsmittel geeignet. PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! -
Seite 6: Das Wichtigste Zusammengefasst
67830 – BM AM-60 DAS WICHTIGSTE ZUSAMMENGEFASST Lesen Sie die Bedienungsanleitung aufmerksam durch, ganz besonders die Sicherheitshinweise (Kap. 1)! Überschreiten Sie niemals die max. Drehzahl der (nicht mitgelieferten) Antriebswelle/Zapfwelle (540 U/min). Stellen Sie die Drehung des Rotors so ein, dass es zur Art des Arbeitseinsatzes passt. -
Seite 7: Montage Des Mulcher An Dem Traktor
67830 – BM AM-60 MONTAGE DES MULCHER AN DEM TRAKTOR Verbinden Sie die Unterlenker des Traktors an dem Mulcher, vergewissern Sie sich, dass diese mit den Klappstecker gesichert sind. Verbinden Sie nun den Oberlenker mit dem Mulcher und sichern Sie diese ebenfalls mit dem Klappstecker. -
Seite 8: Montage Des Stabilisator-Spannschlösser "T
67830 – BM AM-60 ACHTUNG: VERWENDEN SIE DIE GELENKWELLE NIE OHNE ALLE IHRE SCHUTZEINRICHTUNGEN ANGEBRACHT UND NUR IN EINWANDFREIEM ZUSTAND: Befestigen Sie immer die Ketten an beiden Enden der Gelenkwelle zum jeweiligen Punkt, so dass die Schutzeinrichtung nicht mitlaufen kann. -
Seite 9: Einstellung Der Ausladung
67830 – BM AM-60 EINSTELLUNG DER AUSLADUNG Um die maximale Ausladung des Mulchers zu erzielen, stellen Sie den Hydraulikzylinder des Armes in die Bohrung "B" ein (siehe die Abbildung). Um die Ausladung zu verkürzen, stellen Sie den Hydraulikzylinder in die Bohrung "A"... -
Seite 10: Abhängen Des Mulchers Zum Schlepper
67830 – BM AM-60 ABHÄNGEN DES MULCHERS ZUM SCHLEPPER Wählen Sie eine ebene und feste Oberfläche mit gutem Zugang. SEHR WICHTIG. Schließen Hydraulikanlage Zylinder Schneidkopfabwinklung, dann den Schneidkopf- und Auslegezylinder, um die Maschine in die Ruhestellung zu bringen. Bringen Sie die Parkständer an. -
Seite 11: Armsteuerung (Ausleger)
67830 – BM AM-60 ARMSTEUERUNG (AUSLEGER) SYMBOL BEDEUTUNG HEBEL VORWÄRTS HEBEL RÜCKWÄRTS I / L Umkehrlauf des Rotordrehung Rotordrehung abwärts Rotors / aufwärts an der Front an der Front Rotor Start/Stopp Hauptarm auf/ab Hauptarm ab Hauptarm auf Reichweite ein/aus Reichweite aus... -
Seite 12: Arbeiten Mit Dem Mulcher
67830 – BM AM-60 Benutzen Sie IMMER die Warnschilder oder jede andere, vom Wartungsdienst empfohlene Systeme und stellen Sie sicher, dass diese richtig in Bezug auf die durchgeführte Arbeit positioniert sind. Beachten Sie den Verkehr und versuchen Sie, dass dieser unbehindert läuft. -
Seite 13: Mähen Von Hecken, Schilf Und Büschen
67830 – BM AM-60 Wenn der Schlegelkopf horizontal zur Geländeoberfläche gehalten wird, kann die Maschine mit höchster Sicherheit betrieben werden. SORGEN SIE IMMER FÜR FREIEN ARBEITSBEREICH IM RADIUS MINDESTENS 10 METER [33 FEET]. ÜBERPRÜFEN SIE OFT, DASS KEINE PERSON DIESEN ARBEITSBEREICH BETRETEN HAT UND GEFÄHRLICHE SITUATION VERURSACHT HAT. -
Seite 14: Sicherheit Von Hebeln Und Joysticks
67830 – BM AM-60 Stellen Sie IMMER sicher, dass die Schutzeinrichtungen in der richtigen Position sind, um den Bediener vor herausgeschleudertem Material zu schützen. Stellen Sie sicher, dass Sicht durch die Kabinengitter IMMER unbehindert ist. Stellen Sie sicher, dass die Bedienungselemente, Joysticks, Hebel usw. in einer richtigen Stellung sind, so dass diese vom Bediener mühelos bedient werden... -
Seite 15: Einstellen Der Arbeitshöhe
67830 – BM AM-60 zu schweren Verletzungen führen. Wenn Sie solche Hindernisse sehen, halten Sie die Maschine SOFORT an, warten Sie bis Maschine und Traktor vollständig zum Stillstand gekommen sind und räumen Sie diese Hindernisse aus dem Weg. Der Rotor des Schneidekopfs ist ausgewuchtet ab Werk und sollte vibrationsfrei laufen. -
Seite 16: Wartungs- Und Schmierpunkte
67830 – BM AM-60 WARTUNGS- UND SCHMIERPUNKTE TEIL HINWEIS Rotorgehäuse Schmieren Sie alle 4 Arbeitsstunden. Schmieren Sie sofort, wenn der Schneidkopf mit Wasser in Berührung kam! Walzenlager Schmieren Sie alle 8 Arbeitsstunden. Schmieren Sie sofort, wenn der Schneidkopf mit Wasser in Berührung kam! -
Seite 17: Hydrauliköl
67830 – BM AM-60 HYDRAULIKÖL Das Hydrauliksystem wird von dem Hersteller vor der Auslieferung getestet, üblicherweise mit OSO 46 Hydrauliköl. Der Böschungsmulcher wird OHNE Hydrauliköl ausgeliefert. Sie müssen ca. 55 Liter Hydrauliköl nachfüllen! BEACHTEN SIE: Der Öltank ist mit zwei Filtern ausgestattet. Einer ist an dem Öltank, einer innen. -
Seite 18: Einlagern
Lagern Sie die Maschine trocken und vor Frost geschützt! ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 19: Explosionszeichnungen
67830 – BM AM-60 EXPLOSIONSZEICHNUNGEN 10-1 ZEICHNUNG GEHÄUSE SEITE 19 VON 29... -
Seite 20: Teileliste Gehäuse
67830 – BM AM-60 10-2 TEILELISTE GEHÄUSE ORIGINAL TEILE NR BEZEICHNUNG Öltank-Abdeckung Ölstopfen Öltank Ölstandsmesser Gummistopfen Federstecker Bolzen Fuß Schraube M20x55 Unterlegscheibe 20 Mutter M20 Träger A Träger B Bolzenschaft Klappstecker Schweißteil (hängend) L-Platte Schraube M20x95 Gelenkwellenabdeckung Unterlegscheibe 8 Federscheibe 8... -
Seite 21: Zeichnung Hydraulik
67830 – BM AM-60 10-3 ZEICHNUNG HYDRAULIK SEITE 21 VON 29... -
Seite 22: Teileliste Hydraulik
67830 – BM AM-60 10-4 TEILELISTE HYDRAULIK ORIGINAL TEILE NR BEZEICHNUNG Ventilblock Kombi-Unterlegscheibe Verbindungsstück Verbindungsstück Ölschlauch Ölschlauch Ölschlauch Ölschlauch Ölschlauch Ölschlauch Ventil Verbindungsstück Kombi-Unterlegscheibe Kombi-Unterlegscheibe Verbindungsstück Ölfilter Mutter Kombi-Unterlegscheibe Ölschlauch Verbindungsstück Kombi-Unterlegscheibe Ölpumpe Verbindungsstück Kombi-Unterlegscheibe Bolzen Unterlegscheibe Bolzen Ölschlauch Bolzen Unterlegscheibe Verbindungsstück... -
Seite 23: Zeichnung Mulcher
67830 – BM AM-60 10-5 ZEICHNUNG MULCHER SEITE 23 VON 29... -
Seite 24: Teileliste Mulcher
67830 – BM AM-60 10-6 TEILELISTE MULCHER ORIGINAL TEILE NR BEZEICHNUNG Mutter Unterlegscheibe Bolzen Verbindungs-Schweißteil Abdeckung Vordere Abdeckplatte Bolzen Unterlegscheibe Mutter Schutzabdeckung Mutter Unterlegscheibe Bolzen Gummiabdeckung Anpressstange Bolzen Motorschutzabdeckung Bolzen Federscheibe Hydraulikmotor Stift Lager Unterlegscheibe Mutter Seegering Ring Kugellager Öl-Dichtungsring... -
Seite 25: Zeichnung Joystick-Panel
67830 – BM AM-60 10-7 ZEICHNUNG JOYSTICK-PANEL SEITE 25 VON 29... -
Seite 26: Teileliste Joystick-Panel
67830 – BM AM-60 10-8 TEILELISTE JOYSTICK-PANEL ORIGINAL TEILE NR BEZEICHNUNG Griff Joystick Mutter Sollwertgeber Gummiabdeckung Bolzen Stift Obere Abdeckung Buchse Ziehstange Ziehstange Ventilteil mit Löcher für Bolzen Ventilteil Seegering Feder Knauf Sicherungshebel Mutter Unterlegscheibe Fixierplatte Lager O-Ring Sicherungsstift Sicherungsscheibe Schraube Verbindungsstück... -
Seite 27: Zeichnung Ausleger
67830 – BM AM-60 10-9 ZEICHNUNG AUSLEGER SEITE 27 VON 29... -
Seite 28: Teileliste Ausleger
67830 – BM AM-60 10-10 TEILELISTE AUSLEGER ORIGINAL TEILE NR BEZEICHNUNG Bolzenschraube M10x130 Kurzes Arm-Schweißteil Unterlegscheibe Mutter M20 Bolzenschraube M16x120 Zieh-und-Drück-Gestänge Unterlegscheibe Mutter Bolzen Unterlegscheibe Mutter Schwungarm Schwungarm-Zylinder Kleiner Federstecker Sicherungsstift Mutter M8 Große Unterlegscheibe Schraube Zylinderklemme Druckplatte Mutter M8 Ölschlauchabdeckung... -
Seite 29: Ce-Zertifikat
67830 – BM AM-60 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
