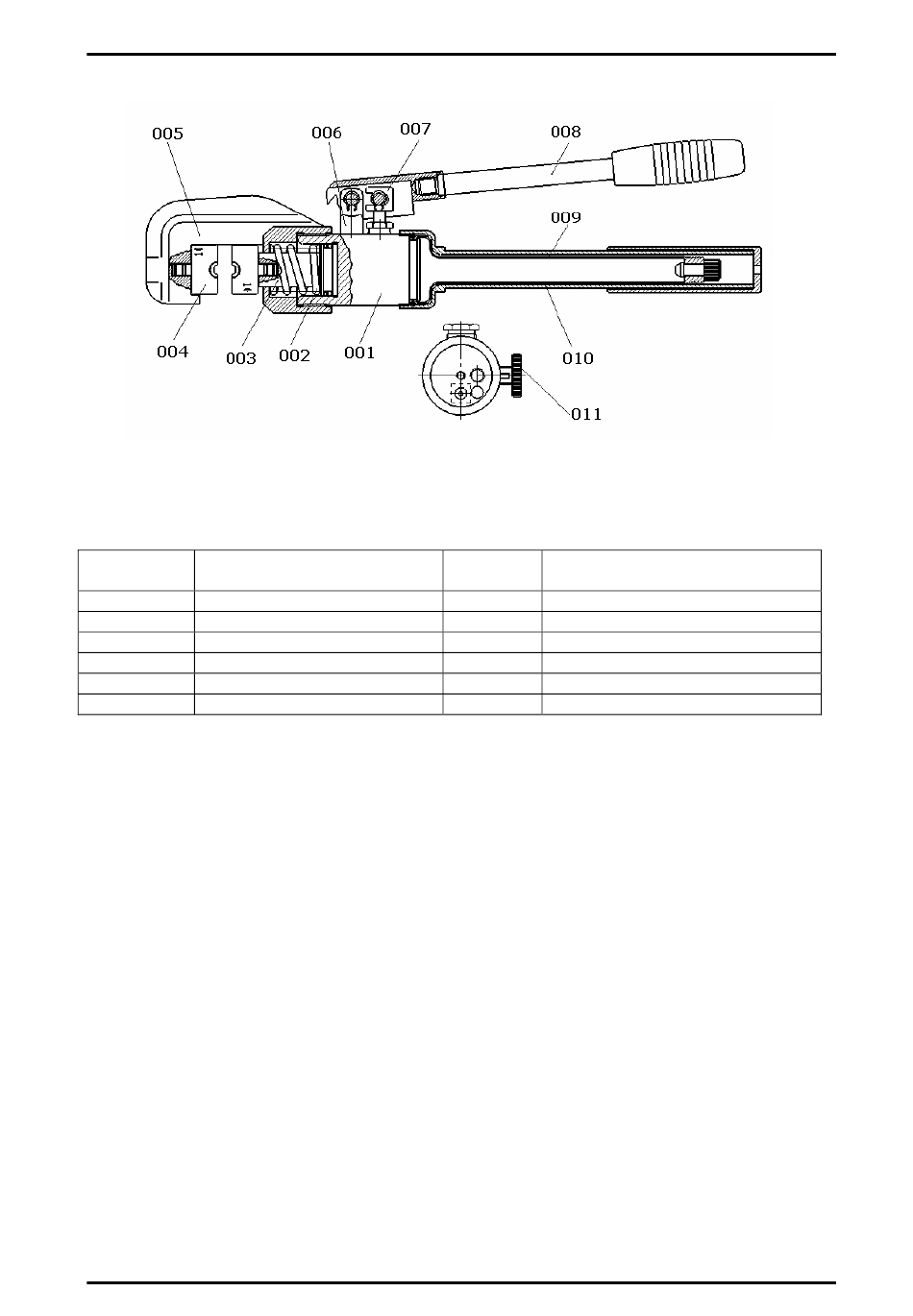

DETAILDIAGRAMM
9
TEILELISTE
TEILE-NR
BEZEICHNUNG
001
Gehäuse
002
Rückstellfeder
003
Kolben
004
Pressbacken
005
Zangenkopf
006
Druckbolzen
18538 – PZK 40/70 HMa
TEILE-
NR
007
008
009
010
011
SEITE 7 VON 7
BEZEICHNUNG
Kartusche
Griffhebel (beweglich)
Ölleitung
Griffhebel (starr)
Justierschraube (Öl-Rücklauf)
