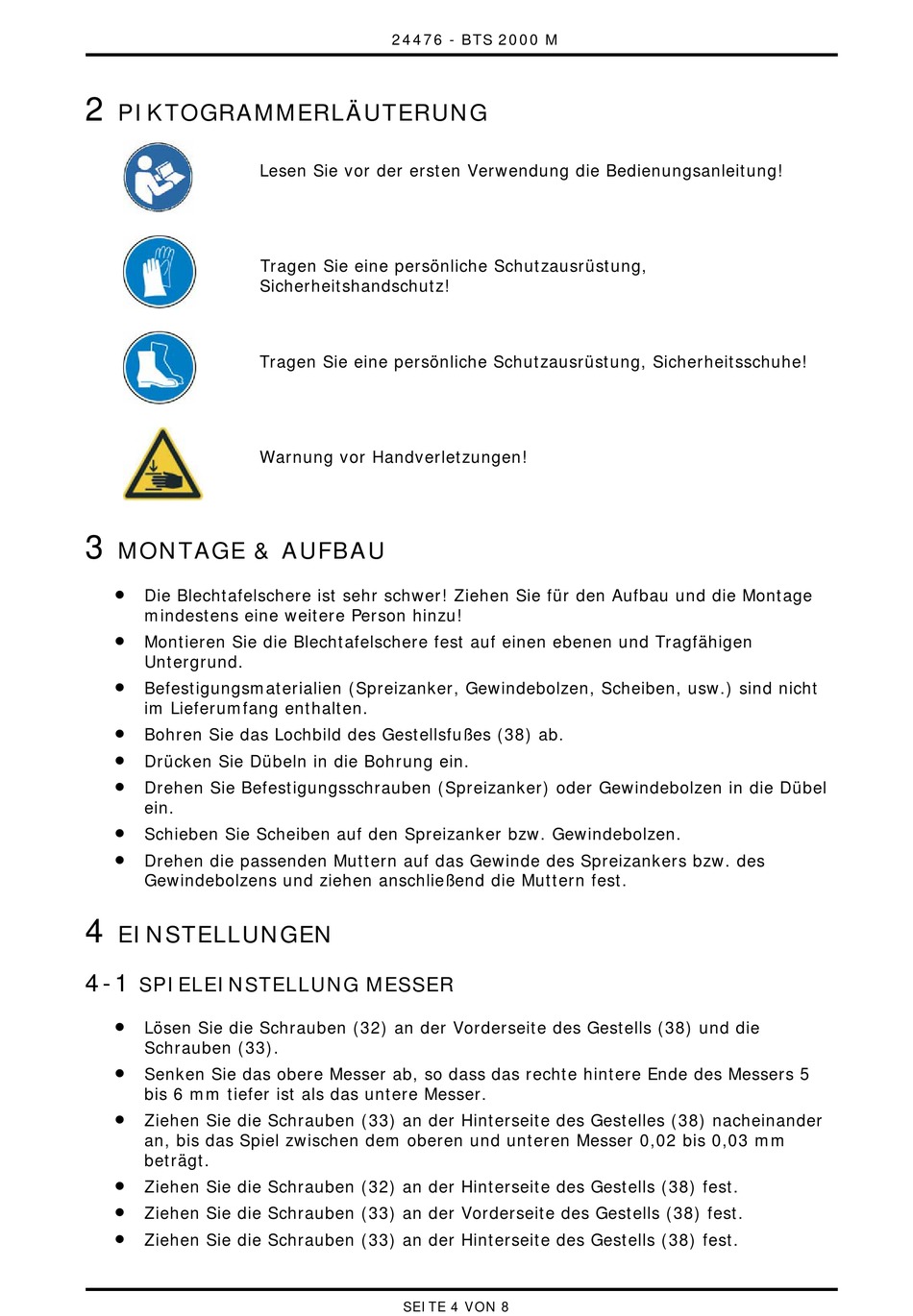

PIKTOGRAMMERLÄUTERUNG
3
MONTAGE & AUFBAU
Die Blechtafelschere ist sehr schwer! Ziehen Sie für den Aufbau und die Montage
mindestens eine weitere Person hinzu!
Montieren Sie die Blechtafelschere fest auf einen ebenen und Tragfähigen
Untergrund.
Befestigungsmaterialien (Spreizanker, Gewindebolzen, Scheiben, usw.) sind nicht
im Lieferumfang enthalten.
Bohren Sie das Lochbild des Gestellsfußes (38) ab.
Drücken Sie Dübeln in die Bohrung ein.
Drehen Sie Befestigungsschrauben (Spreizanker) oder Gewindebolzen in die Dübel
ein.
Schieben Sie Scheiben auf den Spreizanker bzw. Gewindebolzen.
Drehen die passenden Muttern auf das Gewinde des Spreizankers bzw. des
Gewindebolzens und ziehen anschließend die Muttern fest.
4
EINSTELLUNGEN
4-1
SPIELEINSTELLUNG MESSER
Lösen Sie die Schrauben (32) an der Vorderseite des Gestells (38) und die
Schrauben (33).
Senken Sie das obere Messer ab, so dass das rechte hintere Ende des Messers 5
bis 6 mm tiefer ist als das untere Messer.
Ziehen Sie die Schrauben (33) an der Hinterseite des Gestelles (38) nacheinander
an, bis das Spiel zwischen dem oberen und unteren Messer 0,02 bis 0,03 mm
beträgt.
Ziehen Sie die Schrauben (32) an der Hinterseite des Gestells (38) fest.
Ziehen Sie die Schrauben (33) an der Vorderseite des Gestells (38) fest.
Ziehen Sie die Schrauben (33) an der Hinterseite des Gestells (38) fest.
24476 - BTS 2000 M
Lesen Sie vor der ersten Verwendung die Bedienungsanleitung!
Tragen Sie eine persönliche Schutzausrüstung,
Sicherheitshandschutz!
Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe!
Warnung vor Handverletzungen!
