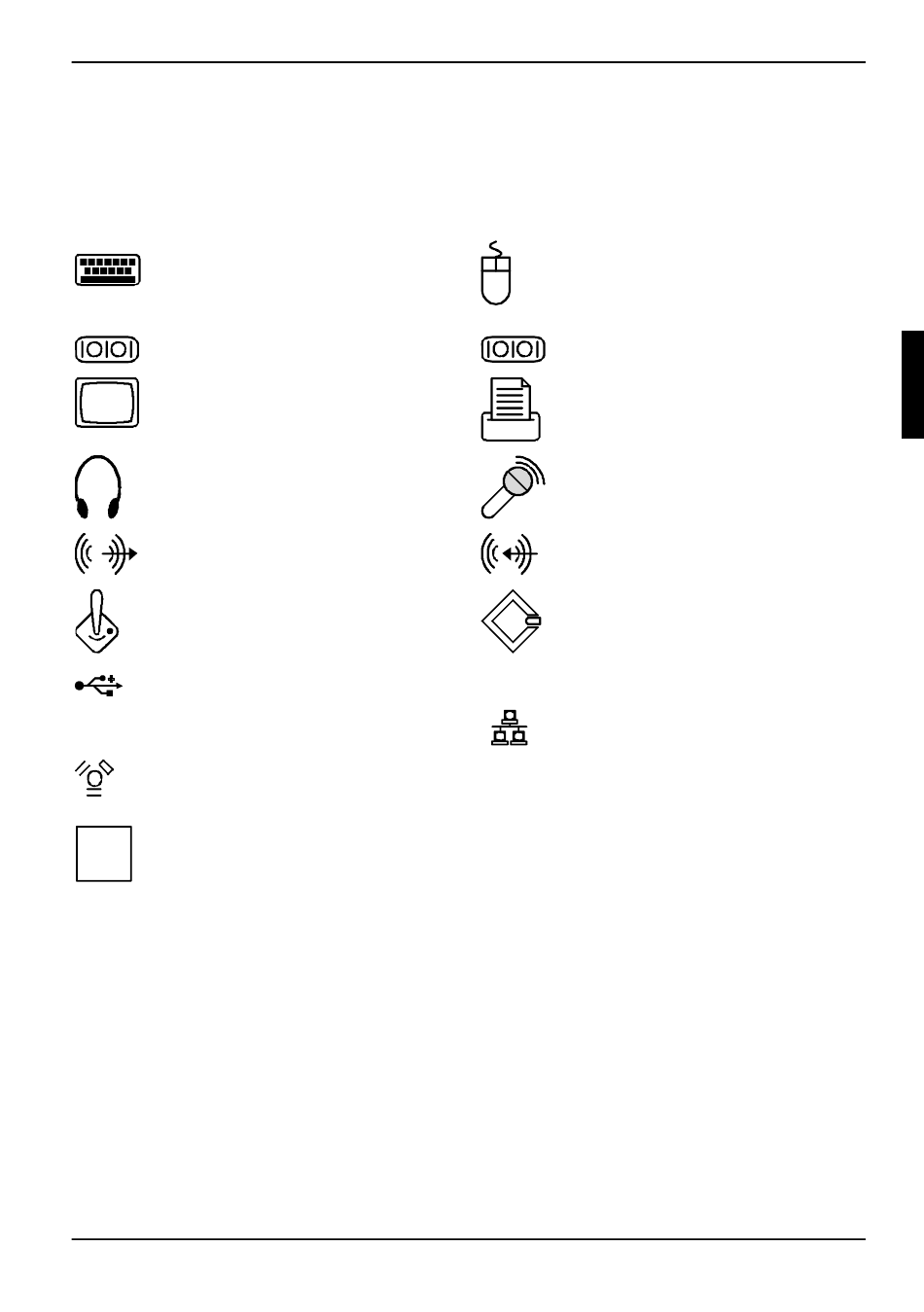

Anschlüsse am Gerät
Die Anschlüsse finden Sie an Vorder- und Rückseite des Geräts. Welche Anschlüsse an Ihrem
Gerät verfügbar sind, hängt davon ab, welche Ausbaustufe Sie gewählt haben. Die
Standardanschlüsse sind durch die nachfolgenden oder durch ähnliche Symbole gekennzeichnet.
Genauere Angaben zur Position der Anschlüsse finden Sie im Handbuch zum Mainboard.
Tastaturanschluss, violett
1
Serielle Schnittstelle 1, türkis
Bildschirmanschluss, blau
Kopfhörer, orange oder hellgrün
Audioausgang (Line out), hellgrün
Game-Port, gold
USB - Universal Serial Bus, schwarz
IEEE 1394 FireWire
Für einige der angeschlossenen Geräte müssen Sie spezielle Software (z. B. Treiber)
i
installieren und einrichten (siehe Dokumentation zu angeschlossenem Gerät und
Betriebssystem).
A26361-K680-Z122-1-19, Ausgabe 2
PS/2-Mausanschluss, grün
2
Serielle Schnittstelle 2, türkis
Parallele Schnittstelle/Drucker,
burgund
Mikrofonanschluss, rosa oder rot
Audioeingang (Line in), hellblau
SCSI-Anschluss
LAN
LAN-Anschluss
digital
Digitaler Audio-Ausgang, gelb
out
Inbetriebnahme
13
