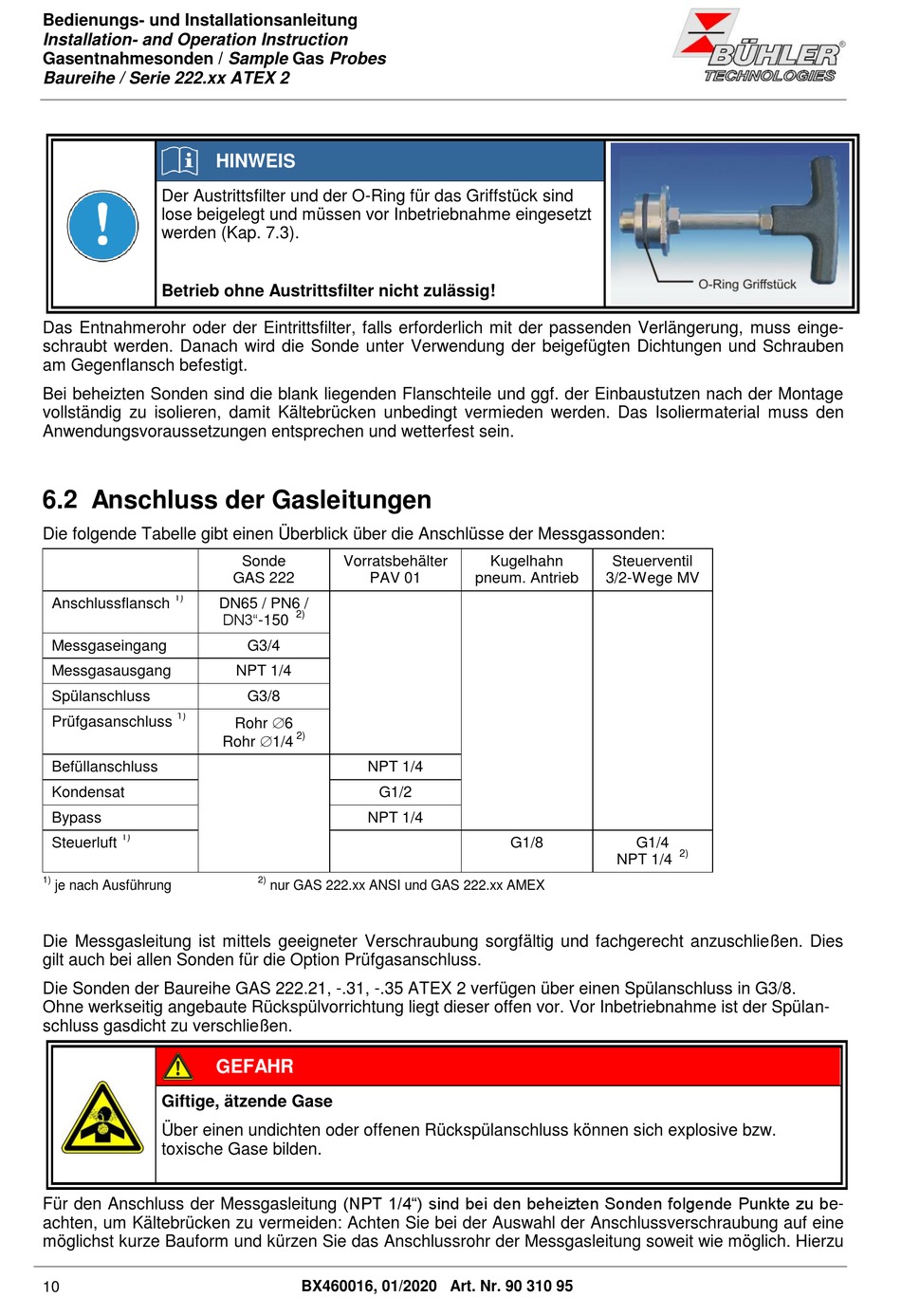

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Serie 222.xx ATEX 2
Der Austrittsfilter und der O-Ring für das Griffstück sind
lose beigelegt und müssen vor Inbetriebnahme eingesetzt
werden (Kap. 7.3).
Betrieb ohne Austrittsfilter nicht zulässig!
Das Entnahmerohr oder der Eintrittsfilter, falls erforderlich mit der passenden Verlängerung, muss einge-
schraubt werden. Danach wird die Sonde unter Verwendung der beigefügten Dichtungen und Schrauben
am Gegenflansch befestigt.
Bei beheizten Sonden sind die blank liegenden Flanschteile und ggf. der Einbaustutzen nach der Montage
vollständig zu isolieren, damit Kältebrücken unbedingt vermieden werden. Das Isoliermaterial muss den
Anwendungsvoraussetzungen entsprechen und wetterfest sein.

6.2 Anschluss der Gasleitungen

Die folgende Tabelle gibt einen Überblick über die Anschlüsse der Messgassonden:
1)
Anschlussflansch
Messgaseingang
Messgasausgang
Spülanschluss
1)
Prüfgasanschluss
Befüllanschluss
Kondensat
Bypass
1)
Steuerluft
1)
je nach Ausführung
Die Messgasleitung ist mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen. Dies
gilt auch bei allen Sonden für die Option Prüfgasanschluss.
Die Sonden der Baureihe GAS 222.21, -.31, -.35 ATEX 2 verfügen über einen Spülanschluss in G3/8.
Ohne werkseitig angebaute Rückspülvorrichtung liegt dieser offen vor. Vor Inbetriebnahme ist der Spülan-
schluss gasdicht zu verschließen.
Giftige, ätzende Gase
Über einen undichten oder offenen Rückspülanschluss können sich explosive bzw.
toxische Gase bilden.
Für den Anschluss der Messgasleitung (NPT 1/4") sind bei den beheizten Sonden folgende Punkte zu be-
achten, um Kältebrücken zu vermeiden: Achten Sie bei der Auswahl der Anschlussverschraubung auf eine
möglichst kurze Bauform und kürzen Sie das Anschlussrohr der Messgasleitung soweit wie möglich. Hierzu
10
HINWEIS
Sonde Vorratsbehälter
GAS 222 PAV 01
DN65 / PN6 /
2)
DN3"-150
G3/4
NPT 1/4
G3/8
Rohr 6
Rohr 1/4 2)
NPT 1/4
G1/2
NPT 1/4
2)
nur GAS 222.xx ANSI und GAS 222.xx AMEX
GEFAHR
BX460016, 01/2020 Art. Nr. 90 310 95
Kugelhahn Steuerventil
pneum. Antrieb 3/2-Wege MV
G1/8 G1/4
NPT 1/4
2)
