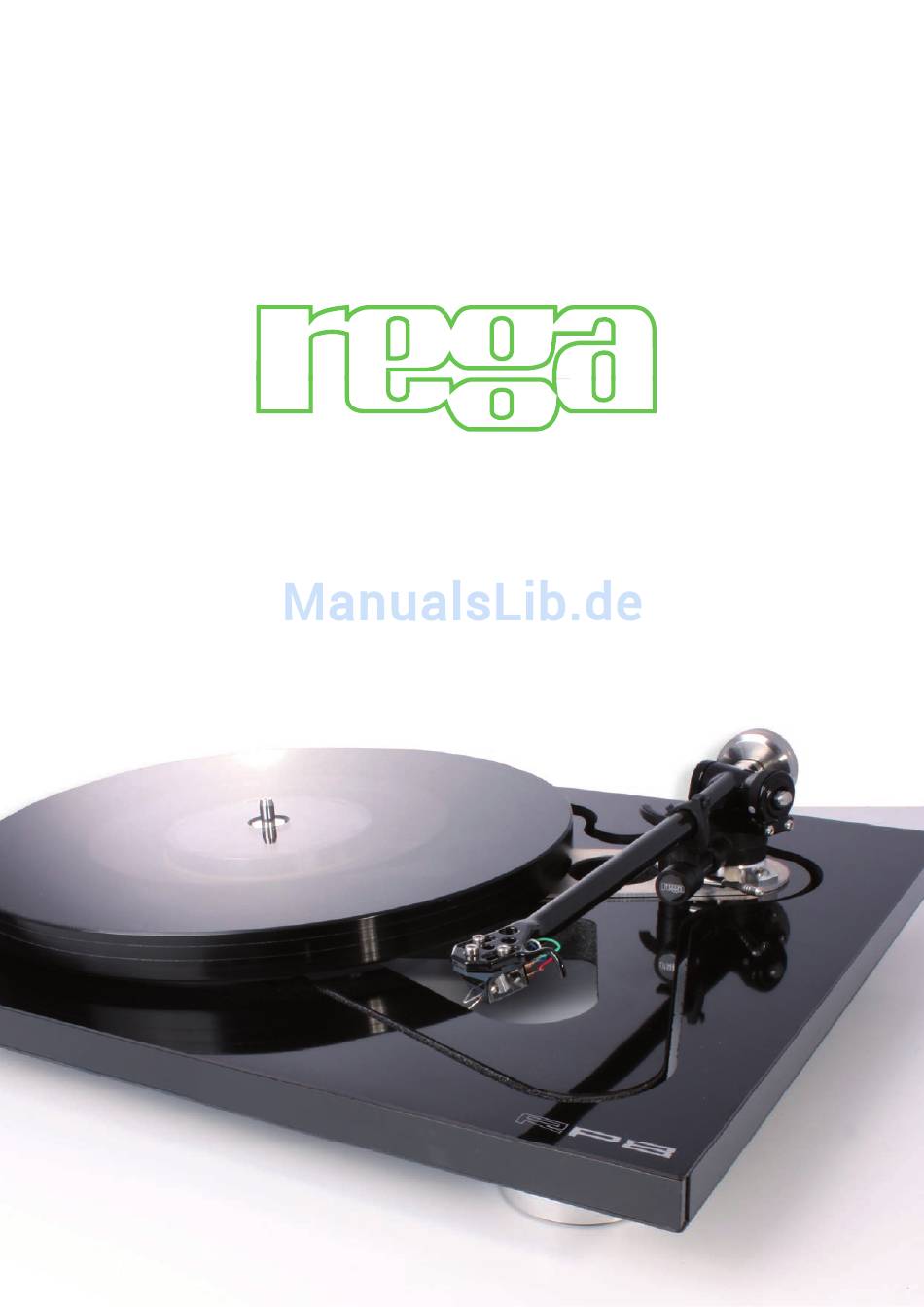

- Seite 1 TAD-Audiovertrieb GmbH Aich 3 83112 Frasdorf Tel: +49 (0)8052 - 9573273 Fax: +49 (0)8052 - 4638 hifi @tad-audiovertrieb.de www.tad-audiovertrieb.de Bedienungsanleitung - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise Einführung 3. Die Weiterentwicklung einer Revolution 4. Plattenspieler-Entwurf: Dichtung und Wahrheit 5. Durchbrochenes Chassis mit geschäumtem Kernmaterial 6. Dreilagiger Plattenteller mit Schwungradeffekt 7. Magnesiumverstärktes Phenolharz – doppelt hält besser Antrieb 9. Netzteil TT-PSU 10. Der Tonarm 11. Anschlusskabel 12. Entkopplung von Rahmen und Haube 13. Einstellung des Tonarms 14. Aufstellung des Geräts 15. Netzanschluß des TT-PSU 16. Verbindung zum Verstärker 17. Frontplatte TT-PSU 18. Rückseite TT-PSU 19. Aufstellungshinweise und Wartung 20. Transport - Seite 2 -... -
Seite 3: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise 1. Lesen Sie diese Anweisungen sorgfaltig durch. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnhinweise. 4. Befolgen Sie alle Anweisungen. 5. Halten Sie dieses Gerät von Wasser fern. Verwenden Sie dieses Gerät beispielsweise nicht in der Nähe einer Badewanne, in einem feuchten Keller, in der Nähe eines Swimmingpools und dergleichen. ACHTUNG! Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. 6. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 7. Stellen Sie sicher, dass die Belüftungsöffnungen nicht versperrt sind. Schließen Sie das Gerät gemäß den Anweisungen des Herstellers an. 8. Schließen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Heizkörpern, Heizauslässen, Öfen oder anderen wärmeerzeugenden Geräten an. 9. Setzen Sie nicht die Sicherheitsfunktion des verpolungssicheren oder geerdeten Steckers außer Kraft. Ein verpolungssicherer Stecker ist mit zwei unterschiedlich breiten Kontakten ausgestattet. Ein geerdeter Stecker ist neben den zwei Kontakten außerdem mit einem Massekontakt ausgestattet. Der breite Kontakt bzw. der Massekontakt dienen zu Ihrer Sicherheit. Falls der gelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich zum Austausch der entsprechenden Steckdose bitte an einen Elektriker. 10. Stellen Sie sicher, dass nicht auf das Stromkabel getreten oder das Kabel geknickt wird, insbesondere an Steckern, Steckdosen und der Stelle, wo das Kabel am Gerät austritt. 11. Benutzen Sie ausschlieslich die vom Hersteller angegebenen Anbau- und Zubehörgeräte. 12. Verwenden Sie nur Wagen, Ständer, Stativ, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts befindlich sind. Wenn Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen des Wagens / Gerätes, um Verletzungen durch Umkippen zu vermeiden. 13. Ziehen Sie den Stecker dieses Gerätes bei Gewittern oder bei längerer Nichtverwendung heraus. 14. Betreiben Sie das Gerät nur mit den auf der Rückseite angegebenen Stromquellen. Verwenden Sie bei Geräten mit einer externen Stromversorgung im Fall von Verlust oder Beschädigung nur ein identisches Ersatzteil. Entnehmen Sie bei Geräten mit einer Batteriestromversorgung dem... - Seite 4 16. Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass Servicetechniker Original-Ersatzteile vom Hersteller verwenden oder Ersatzteile, welche identische Eigenschaften aufweisen. Durch falsche Ersatzteile können Feuer, Stromschlag oder andere Gefahren entstehen. 17. Bitten Sie den Techniker nach Beendigung einer Dienstleistung einen Sicherheitscheck durchzufüh- ren, um zu bestätigen, dass das Produkt in einem einwandfreien Betriebszustand ist. 18. Halten Sie das Gerät von spritzender oder tropfender Flussigkeit fern. Stellen Sie keine Gegenstände auf das Gerät, die Flüssigkeit enthalten, wie beispielsweise Vasen oder Trinkgläser. 19. Der empfohlene Betriebstemperaturbereich liegt zwischen 5 °C und 35 °C 20. Halten Sie das Gerät in sicherer Entfernung zu offenen Flammen wie z. B. brennenden Kerzen. 21. WARNUNG – Die Stromversorgung ist in der Aus-Position nicht getrennt, aber die Stromkreisläufe K&M Tivoli iSongbook M sind unterbrochen. 22. Der Stecker des Stromkabels dient als Trennvorrichtung und muss leicht zugänglich bleiben. Dieses Produkt ist recyclingfähig. Produkte mit diesem Symbol dürfen NICHT im normalen Hausmüll entsorgt werden. Entsorgen Sie das Pro- dukt am Ende der Nutzungsdauer bei einer ausgewiesenen Recycling- Sammelstelle für elektrische und elektronische Geräte. Weiterführende Informationen über Rücknahme- und Sammelstellen erhalten bei Ihren örtlichen Behörden. Die europäische WEEE-Richtlinie (Elektro- und Elektronikgerätegesetz) wurde eingeführt, um die Abfallmenge auf Mülldeponien erheblich zu verringern und so die Umweltauswirkungen auf unseren Planeten und die Gesundheit der Menschen zu reduzieren. Handeln Sie bitte verant- wortungsbewusst, indem Sie Altgeräte dem Recycling zuführen. Falls das Produkt noch verwendbar sein sollte, sollten Sie ein Verschenken oder einen Weiterverkauf in Betracht ziehen. Probedruck - Seite 4 -...
-
Seite 5: Einführung
2. Einführung Dieser Plattenspieler wurde entwickelt mit dem Ziel eine Wiedergabequalität zu erreichen, die weit jenseits der Erwartungen in dieser Preisklasse liegt. Ausgezeichnete Verarbeitung, Zuverlässigkeit und einfachste Handhabung verbinden sich hier zu einem Erzeugnis, das viele Jahre Freude bereitet. Mit seiner radikal neuen Chassis-Konstruktion und eigens dafür entwickelten Materialien, einem inno- vativen Tonarm, dem laufruhigen 24V-Motor mit individuell abgestimmter Stromversorgung und einer angepaßten Verson des Tellerlagers vom Planar 9 bringt dieses Modell die Entwurfsphilosophie von Rega weiter voran als je zuvor. 3. Die Weiterentwicklung einer Revolution Die Evolution spielt nicht nur in der Natur eine Rolle, sondern der Begriff ist auch auf technische Pro- zesse anwendbar. Auf den meisten Gebieten der Technik ist eine ständige Verbesserung zu beobachten - Rega bildet hier keine Ausnahme. Unsere langjährige Erfahrung und zurückliegenden Erfolge erlau- ben uns eine ständige Weiterentwicklung bei der Herstellung verbesserter Erzeugnisse. Der Rega RP8 stellt möglicherweise den größten Schritt nach vorn in der Evolution von Roy Gandys ursprünglichem Plattenspieler-Design dar. Es ist gekennzeichnet durch die Verwendung von leichten Strukturen mit hoher Steifigkeit auch beim Tonarm, elektronisch geregeltem laufruhigen Motor und Plattenteller mit hoher Schwungmasse. Der RP8 ist die erste unserer neuen „skelettartigen“ Konstruk- tionen mit richtungsweisenden Eigenschaften und erstaunlichem Preis-/Leistungsverhältnis. - Seite 5 -... -
Seite 6: Plattenspieler-Entwurf: Dichtung Und Wahrheit
Gesichtspunkten zu gestalten. Wenn es jedoch um die Konstruktion von Plattenspielern geht, steht nur eine begrenzte Zahl fachlich unbefriedigender Artikel zur Verfügung, die lediglich isolierte Aspekte des Problems beleuchten; des- wegen gibt es auf diesem Gebiet eine Tendenz zur Legendenbildung. Manch einer entwickelt Theorien, die den Gesetzen der Physik widersprechen, benutzt Begriffe, die in der Welt der Ingenieure nichts zu suchen haben und baut Laufwerke, die eher an eine Skulptur als an ein Wiedergabegerät erinnern und das teils zu Preisen, die durch Funktion und Aufwand nicht gerechtfertigt sind. Eine dieser Legenden lautet „je schwerer desto besser“ und so gibt es Plattenspielerchassis, die Du- zende Kilogramm wiegen. In der Tat sollte ein Chassis aber so leicht wie möglich sein, um unerwünsch- te Übertragung von Motor- und Lagergeräuschen auf den Teller zu verhindern. Dieselbe Ansicht gibt es über Plattenteller; so findet man Konstruktionen, die so schwer sind, dass es nicht möglich ist, ein korrekt funktionierendes Tellerlager zu fertigen (gelegentlich sieht man auch das andere Extrem - ultraleichter Teller - die nicht frei von Geschwindigkeitsschwankungen sind). Die eigentliche Anforde- rung ist, einen Teller so schwer zu machen, dass er mit dem gegebenen Lager und Antrieb gleichmäßig und ohne Schwankungen arbeitet. Viele Entwickler konzentrieren sich nur auf einen oder wenige Aspekte einer Konstruktion und versu- chen dort, die größte, schwerste oder hochwertigste Lösung zu finden, um in einem isolierten Punkt so etwas wie das Ideal zu erreichen. Die Praxis zeigt, dass dieser Weg nicht der Richtige ist. Wir bei Rega gehen anders vor und versuchen eine Anzahl technisch notwendiger Kompromisse zu optimieren, um unserem Ziel der Perfektion nahe zu kommen. - Seite 6 -... -
Seite 7: Durchbrochenes Chassis Mit Geschäumtem Kernmaterial
Der Wiederaufstieg der Schallplatte hat uns die Möglichkeit gegeben, auf diesem Gebiet zum Nutzen der Anwender weiterzuforschen. Im RP8 verwenden wir eine einzigartige, neue Struktur bestehend aus einem mit Stickstoff aufgeschäumten Kern aus geschlossen-porigem Polyolefin, der in Lagen aus dünnem Phenolharz eingebettet ist. Dieses Material wurde in dreijähriger Forschung exklusiv für Rega entwickelt. Das Chassis des RP8 hat nur noch ein Siebtel des Gewichts des ursprünglichen Planar 3. Zusätzlich konnte die Steifigkeit vor allem im kritischen Bereich zwischen Arm und Tellerlager nochmals erhöht werden. 6. Dreilagiger Plattenteller mit Schwungradeffekt Der neuartige Teller des RP8 aus drei laminierten Schichten ist das Ergebnis unserer Kooperation mit einer jungen aufstrebenden britischen Glasfabrik. Normalerweise braucht bei einem Plattenspieler nur der Teller eine gewisse Masse, um eine konstante Drehzahl zu gewährleisten. Nun ist aber die Lagerung eines schweren Tellers problematischer, so dass man den besten Kompromiss suchen muss. Daher sollte die Masse am Außenrand konzentriert werden, um einen Schwungradeffekt zu erreichen während das Innere dagegen ohne Einschränkung der Stabilität möglichst dünn und leicht gemacht wird. Der RP6 war der erste Rega Plattenspieler mit einem präzise hergestellten und exakt konzentrisch angebrachten Außenring. Der RP8 geht hier mit seinen drei Lagen, die ein Extremschwungrad bilden, noch einen Schritt weiter. - Seite 7 -... -
Seite 8: Magnesiumverstärktes Phenolharz - Doppelt Hält Besser
7. Magnesiumverstärktes Phenolharz – doppelt hält besser Ein extrem leichtes Chassis kombiniert mit einer doppelten Verstärkungs-Struktur dort wo sie ge- braucht wird – zwischen Tonarm und Tellerlager – bilden zusammen ein starres, vorgespanntes Sys- tem. Die Konstruktion verhindert unerwünschte Energieaufnahme und Resonanzen, welche das Signal verfärben könnten. Der Rega RP8 bringt dieses vom RP6 bekannte Konzept auf eine neue Stufe. Hier ist nicht nur ein bei- spielloses Verhältnis zwischen Masse und Steifigkeit erreicht, sondern die Schwingungseigenschaften konnten zudem durch die Verwendung von zwei Materialien - Magnesium und Phenolharz - optimiert werden. Beide gehören zu den leichtesten Substanzen ihrer Klasse. Unerwünschte Effekte werden durch diese schichtweise Kombination wirkungsvoll gedämpft, einfach ausgedrückt, haben verschie- dene Stoffe unterschiedliche Eigenfrequenzen. Bringt man sie in festen Kontakt, werden diese Reso- nanzen wechselseitig vermindert. -
Seite 9: Der Tonarm
Ein neu entwickeltes Vertikallager mit niedriger Masse ergänzt die Designphilosophie des Plattenspie- lers. Im RB808 wird das neueste Rega-Tonarmrohr verwendet. Es wurde unter dem Aspekt einer bes- seren Verteilung der Masse mit rechnergestützten Verfahren völlig neu entwickelt. Dies innovative Tonarmrohr fördert zudem die Steifigkeit der gesamten Anordnung. 11. Anschlusskabel Das speziell konfektionierte Rega Tonarmkabel zeichnet sich durch eine niedrige Kapazität aus. Der zweiteilige klemmbare Cinchstecker sorgt für besseren Kontakt und sauberen Signalweg. 12. Entkopplung von Rahmen und Haube Es ist nicht einfach, einer skelettartigen Konstruktion eine dicht abschließende Haube zu geben. Daher haben wir einen Rahmen entwickelt, der die Befestigung der Staubschutzhaube aufnimmt und gleich- zeitig einen Minimalkontakt zum Chassis gewährleistet. Drei Fixierungspunkte richten Chassis und Rah- men exakt aus und machen die Aufstellung sehr einfach. Der RP8 kann aber auch ohne Rahmen und... -
Seite 10: Aufstellung Des Geräts
14. Aufstellung des Geräts Der Plattenspieler muss mit großer Vorsicht ausgepackt werden, das gilt vor allem dann, wenn schon ein Tonabnehmer montiert ist, um dessen Abtastdiamanten nicht zu beschädigen. Das Gerät soll sei- nen Platz auf einem festen ebenen Untergrund finden. Das innere Chassis ist innerhalb des Rahmens durch drei O-Ringe zentriert. Kontrollieren Sie die kor- rekte Lage und dass Tonarmkabel und Motoranschlußkabel frei sind und an keiner Stelle die Struktur berühren. Riemenscheibe Obere Antriebsriemen (Antriebsrad) Verstärkung Gegengewicht Stellrad für Auflagekraft Antiskating-“Bias“ Einsteller Plattenteller Überhangschablone - Seite 10 -... -
Seite 11: Netzanschluß Des Tt-Psu
15. Netzanschluß des TT-PSU Das Verbindungskabel des RP8 kann nun mit dem Speiseteil TT-PSU verbunden werden. Sein Stecker- netzteil PS1 wird in eine Steckdose gesteckt und speist das TT-PSU mit 24V Wechselspannung. Netztei- le und andere Geräte mit Transformatoren sollen so weit wie möglich vom Tonarm aufgestellt werden, um unerwünschten Brumm zu vermeiden. Nach Einschalten des TT-PSU leuchtet das Rega-Logo rot auf und zeigt damit die voreingestellte Ge- schwindigkeit 33,3/min an. Um 45-er Platten abspielen zu können, wird die Taste zweimal gedrückt. Bei dieser Drehzahl leuchtet das Logo in grün. 16. Verbindung zum Verstärker Die RCA-Stecker des RP8 müssen mit dem Phonoeingang eines Verstärkers verbunden werden. Dabei kennzeichnet die rote Farbe den rechten Stereokanal, schwarz ist links. Wenn der Verstärker keinen Phonoeingang aufweist, muss ein separates Phonoteil verwendet werden. 17. Frontplatte TT-PSU Rega-Logo mit Netztaste Drehzahltaste Drehzahlanzeige 18. Rückseite TT-PSU Plattenspieler-Anschluß Anschluß für 24V-Steckernetzteil PS1 - Seite 11 -... -
Seite 12: Aufstellungshinweise Und Wartung
19. Aufstellungshinweise und Wartung Das Gerät soll auf einer festen waagerechten Unterlage aufgestellt werden. Hohle Schränke oder klapp- rige Regale sind ebenso zu vermeiden wie die Aufstellung auf wackeligen Fußböden. Die von Rega an- gebotene Plattenspielerhalterung stellt eine ideale Lösung dar. Bei geschlossenem Deckel ist der RP8 gut vor Staub geschützt. Abhängig von den Umgebungsbedin- gungen kann aber im Betrieb die Klangqualität bei geöffneter Klappe im Einzelfall besser sein. Beim Abspielen der Platte soll kein Plattenreinigungsgerät verwendet werden und von der Verwendung von flüssigen Substanzen wird abgeraten. Wenn man die Schallplatten immer in ihrer Hülle aufbewahrt und ihre Oberfläche nicht mit den Händen berührt, sollte eine Reinigung normalerweise unnötig sein. Loser Staub auf der Plattenfläche wird beim Abspielen von der Nadel weggefegt und ist kein Grund zur Besorgnis. Schmutz an der Abtastnadel kann leicht entfernt werden. Im Allgemeinen glauben wir, dass die Frage der Plattenreinigung überbewertet wird. Während der Benutzung und beim Plattenwechsel soll der Teller weiterlaufen. Der Subteller soll nicht aus seinem Tellerlager gehoben werden um eine Beschädigung des Schmierfilms zu vermeiden. Eine separate Masseleitung ist für den RP8 nicht erforderlich, die Verbindung wird durch den Schirm des Tonarmkabels hergestellt. Die Zeit bis zum Erreichen der Geschwindigkeit betragt 2 bis 5 Sekunden, denn der RP8 ist nicht auf kurze Hochlaufzeit, sondern konstante Bedingungen im Betrieb optimiert. Für die Pflege der Oberfläche sollen keine aggressiven Mittel oder Polituren, sondern nur ein trockenes oder leicht angefeuchtetes weiches Tuch verwendet werden. Achtung: Alle Versuche, den Plattenspieler umzubauen oder zu modifizieren, gefährden den Garantie- anspruch. Bei Problemen wenden Sie sich bitte an Ihren Fachhändler. 20. Transport Sollte es notwendig werden, den RP8 an einen anderen Ort zu bringen, empfiehlt sich folgendes Vor- gehen: Das Gegengewicht des Tonarms wird abgenommen und der Arm in seiner Ruhelage gesichert, etwa durch ein Stück Klebestreifen, um seine Lager zu schonen. Der Plattenteller wird mit beiden Händen vorsichtig abgenommen wobei der mittlere Teil etwas nie- dergedrückt wird, um den Teller lösen zu können. Das Chassis soll ausschließlich in waagerechter Lage bewegt werden um das Austreten von Öl zu ver- meiden. Transport und Versand soll ausschließlich im original Verpackungsmaterial erfolgen - nur so können Transportschäden vermieden werden. - Seite 13 Produziert von : Rega Research Limited 6 Coopers Way Temple Farm Industrial Estate Southend on Sea ESSEX - ENGLAND SS2 5TE www.rega.co.uk Vertrieb durch: TAD-Audiovertrieb GmbH Aich 3 83112 Frasdorf - Deutschland Tel: +49 (0)8052 - 9573273 Fax: +49 (0)8052 - 4638 www.tad-audiovertrieb.de - Seite 13 -...
