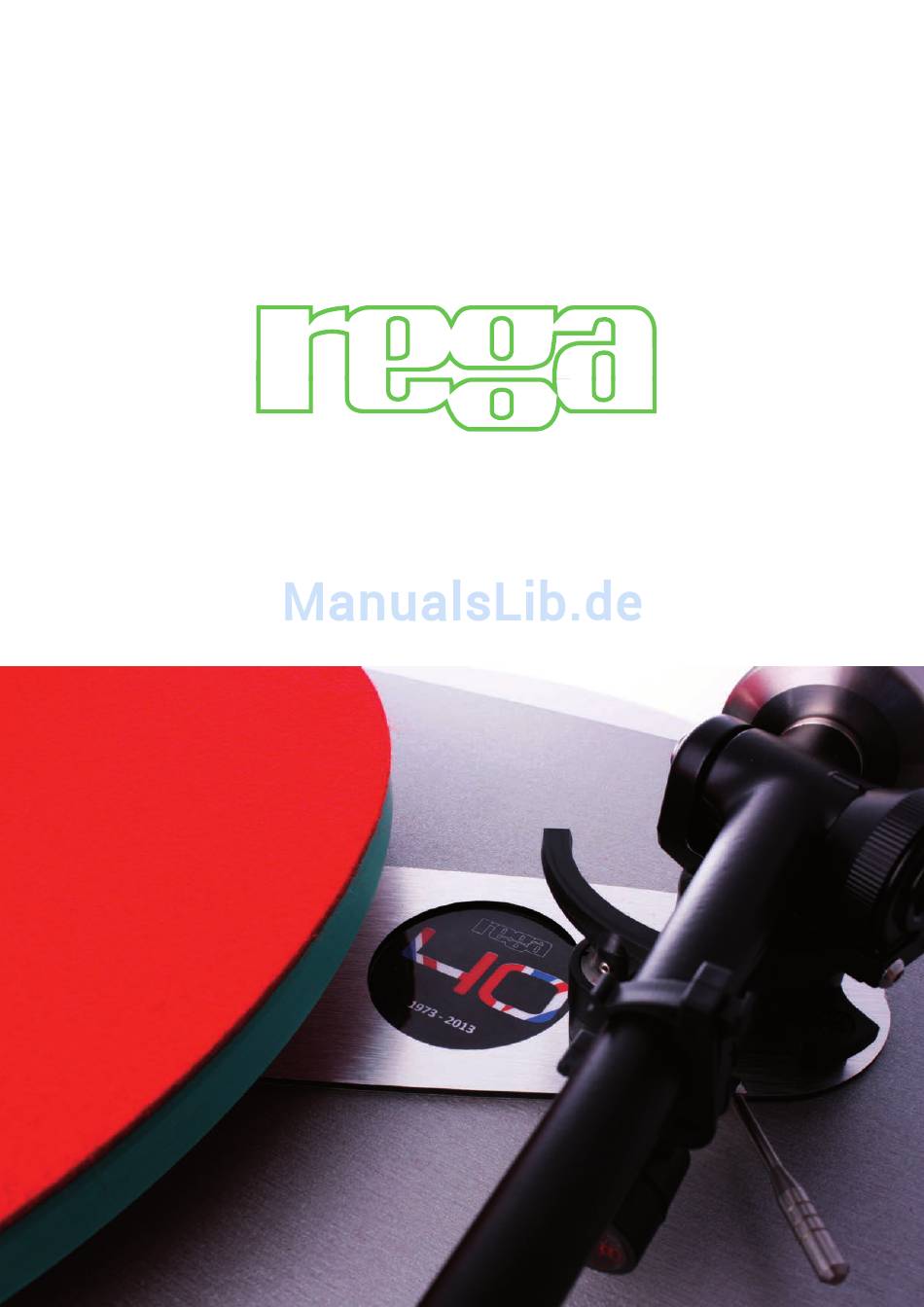

- Seite 1 TAD-Audiovertrieb GmbH Aich 3 83112 Frasdorf Tel: +49 (0)8052 - 9573273 Fax: +49 (0)8052 - 4638 hifi @tad-audiovertrieb.de www.tad-audiovertrieb.de Bedienungsanleitung RP40 - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise Einführung RP40 Bauteile Einstellung des Tonarms RB303 Verbindung zum Verstärker Anschluß des TT-PSU 7. MM-Tonabnehmer Elys40 Special Edition Positionierung - Seite 2 -... -
Seite 3: Wichtige Sicherheitshinweise
1. Wichtige Sicherheitshinweise 1. Lesen Sie diese Anweisungen sorgfaltig durch. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnhinweise. 4. Befolgen Sie alle Anweisungen. 5. Halten Sie dieses Gerät von Wasser fern. Verwenden Sie dieses Gerät beispielsweise nicht in der Nähe einer Badewanne, in einem feuchten Keller, in der Nähe eines Swimmingpools und dergleichen. ACHTUNG! Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. 6. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 7. Stellen Sie sicher, dass die Belüftungsöffnungen nicht versperrt sind. Schließen Sie das Gerät gemäß den Anweisungen des Herstellers an. 8. Schließen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Heizkörpern, Heizauslässen, Öfen oder anderen wärmeerzeugenden Geräten an. 9. Setzen Sie nicht die Sicherheitsfunktion des verpolungssicheren oder geerdeten Steckers außer Kraft. Ein verpolungssicherer Stecker ist mit zwei unterschiedlich breiten Kontakten ausgestattet. Ein geerdeter Stecker ist neben den zwei Kontakten außerdem mit einem Massekontakt ausgestattet. Der breite Kontakt bzw. der Massekontakt dienen zu Ihrer Sicherheit. Falls der gelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich zum Austausch der entsprechenden Steckdose bitte an einen Elektriker. 10. Stellen Sie sicher, dass nicht auf das Stromkabel getreten oder das Kabel geknickt wird, insbesondere an Steckern, Steckdosen und der Stelle, wo das Kabel am Gerät austritt. 11. Benutzen Sie ausschlieslich die vom Hersteller angegebenen Anbau- und Zubehörgeräte. 12. Verwenden Sie nur Wagen, Ständer, Stativ, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts befindlich sind. Wenn Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen des Wagens / Gerätes, um Verletzungen durch Umkippen zu vermeiden. 13. Ziehen Sie den Stecker dieses Gerätes bei Gewittern oder bei längerer Nichtverwendung heraus. 14. Betreiben Sie das Gerät nur mit den auf der Rückseite angegebenen Stromquellen. Verwenden Sie bei Geräten mit einer externen Stromversorgung im Fall von Verlust oder Beschädigung nur ein identisches Ersatzteil. Entnehmen Sie bei Geräten mit einer Batteriestromversorgung dem... - Seite 4 16. Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass Servicetechniker Original-Ersatzteile vom Hersteller verwenden oder Ersatzteile, welche identische Eigenschaften aufweisen. Durch falsche Ersatzteile können Feuer, Stromschlag oder andere Gefahren entstehen. 17. Bitten Sie den Techniker nach Beendigung einer Dienstleistung einen Sicherheitscheck durchzufüh- ren, um zu bestätigen, dass das Produkt in einem einwandfreien Betriebszustand ist. 18. Halten Sie das Gerät von spritzender oder tropfender Flussigkeit fern. Stellen Sie keine Gegenstände auf das Gerät, die Flüssigkeit enthalten, wie beispielsweise Vasen oder Trinkgläser. 19. Der empfohlene Betriebstemperaturbereich liegt zwischen 5 °C und 35 °C 20. Halten Sie das Gerät in sicherer Entfernung zu offenen Flammen wie z. B. brennenden Kerzen. 21. WARNUNG – Die Stromversorgung ist in der Aus-Position nicht getrennt, aber die Stromkreisläufe K&M Tivoli iSongbook M sind unterbrochen. 22. Der Stecker des Stromkabels dient als Trennvorrichtung und muss leicht zugänglich bleiben. Dieses Produkt ist recyclingfähig. Produkte mit diesem Symbol dürfen NICHT im normalen Hausmüll entsorgt werden. Entsorgen Sie das Pro- dukt am Ende der Nutzungsdauer bei einer ausgewiesenen Recycling- Sammelstelle für elektrische und elektronische Geräte. Weiterführende Informationen über Rücknahme- und Sammelstellen erhalten bei Ihren örtlichen Behörden. Die europäische WEEE-Richtlinie (Elektro- und Elektronikgerätegesetz) wurde eingeführt, um die Abfallmenge auf Mülldeponien erheblich zu verringern und so die Umweltauswirkungen auf unseren Planeten und die Gesundheit der Menschen zu reduzieren. Handeln Sie bitte verant- wortungsbewusst, indem Sie Altgeräte dem Recycling zuführen. Falls das Produkt noch verwendbar sein sollte, sollten Sie ein Verschenken oder einen Weiterverkauf in Betracht ziehen. Probedruck - Seite 4 -...
-
Seite 5: Einführung

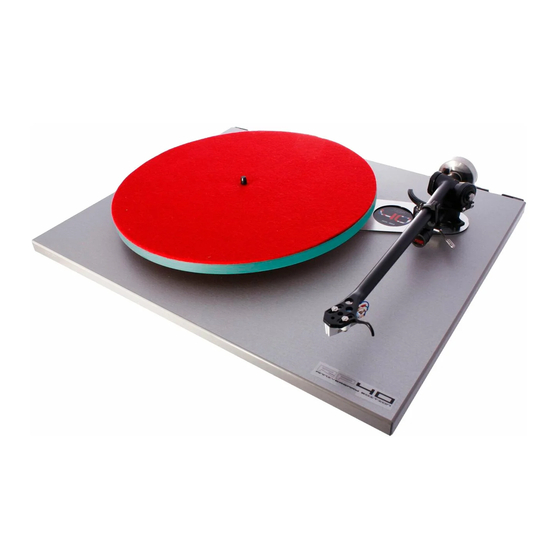

2. Einführung Dieser Plattenspieler wurde entwickelt mit dem Ziel eine Wiedergabequalität zu erreichen, die weit jenseits der Erwartungen in dieser Preisklasse liegt. Ausgezeichnete Verarbeitung, Zuverlässigkeit und einfachste Handhabung verbinden sich hier zu einem Erzeugnis, das viele Jahre Freude bereitet. Alle überflüssigen Details sind fortgelassen, um die Herstellungskosten auf die wesentlichen Bestandteile zu konzentrieren, die für eine einwandfreie Wiedergabe notwendig sind. Dieses Gerät ist mit dem handgearbeiteten Tonarm RB303 ausgestattet, hat ein Präzisions-Tellerlager und einen individuell ab- gestimmten laufruhigen 24V-Antrieb passend zum Netzteil TT-PSU. Der minimalistische Ansatz des RP40 und die Verwendung sehr hochwertiger Komponenten gewährleisten eine lange Brauchbarkeits- dauer. Die Hinweise auf diesen Seiten sollen dabei helfen, das klangliche Optimum zur erreichen. - Seite 5 -... -
Seite 6: Rp40 Bauteile
3. RP40 Bauteile Antriebriemen Antriebsrad Verstrebung Gegengewicht Einstellrad für Auflagekraft Antiskating-Bias Plattenteller Überhangschablone 4. Einstellung des Tonarms RB303 Bei ab Werk mit Hilfe der Überhangschablone korrekt montiertem Tonabnehmer werden Auflagekraft und Antiskating am Arm auf Null gestellt. Das Gegengewicht wird nun solange verschoben, bis eine Ba- lance des Arms erreicht ist. Die empfohlene Auflagekraft von 1,75 g für den Abtaster Elys40 kann nun am Rad eingestellt werden. Der Antiskating-“Bias“ wird auf denselben Wert eingestellt. - Seite 6 -... -
Seite 7: Verbindung Zum Verstärker
5. Verbindung zum Verstärker Die RCA-Stecker am Tonarmkabel des RP40 gehören in den Phonoeingang eines Verstärkers. Dabei kennzeichnet die rote Farbe den rechten Stereokanal, schwarz ist links. Eine separate Masseleitung ist für den RP40 nicht erforderlich. Wenn der Verstärker keinen Phonoeingang aufweist, muss ein separa- tes Phonoteil verwendet werden. 6. Anschluß des TT-PSU Das DIN-Verbindungskabel des RP40 wird mit dem Speiseteil TT-PSU verbunden. Sein Steckernetzteil PS1 wird in eine Steckdose gesteckt und speist das TT-PSU mit 24V Wechselspannung. Nach Einschal- ten des TT-PSU leuchtet das Rega-Logo rot auf und zeigt damit die voreingestellte Geschwindigkeit 33,3/min an. Um 45-er Platten abspielen zu können, wird die Drehzahltaste gedrückt. Bei Drehzahl... -
Seite 8: Mm-Tonabnehmer Elys40 Special Edition
7. MM-Tonabnehmer Elys40 Special Edition Der Plattenspieler ist ab Werk mit einem Abtaster ausgestattet. Diese spezielle Version des Elys ist nach strengsten Anforderungen ausgesucht und bereits richtig montiert. Rückansicht Tonabnehmer Elys 40 Einstellungen Auflagegewicht Weiß max. Grün Blau Montage des Abtasters: Die Schraubenmuttern sollen oben angebracht sein, s. Bild. Schrauben nicht zu fest anziehen. - Seite 8 -... -
Seite 9: Positionierung
Alle Versuche, den Plattenspieler umzubauen oder zu modifizieren, gefährden den Garantiean- spruch. Bei Problemen wenden Sie sich bitte an Ihren Fachhändler. Von Rega empfohlenes Zubehör: - Wandhalterung - Phonoverstärker Aria, Fono oder Fono mimi - MM-Tonannehmer Exact - MC-Tonabnehmer Apheta Danke für den Kauf eines Rega Plattenspielers. Sie finden Informationen über unser gesamtes Pro- gramm auf unseren Seiten www.rega.co.uk oder bei Ihrem Fachhändler. - Seite 9 -... - Seite 10 Produziert von : Rega Research Limited 6 Coopers Way Temple Farm Industrial Estate Southend on Sea ESSEX - ENGLAND SS2 5TE www.rega.co.uk Vertrieb durch: TAD-Audiovertrieb GmbH Aich 3 83112 Frasdorf - Deutschland Tel: +49 (0)8052 - 9573273 Fax: +49 (0)8052 - 4638 www.tad-audiovertrieb.de - Seite 10 -...
